Когда мы говорим о создании бизнес процессов, многие имеют в виду построение блок-схем бизнес процессов. В связи с этим один из частых вопросов - какие инструменты лучше использовать? Ведь без хороших инструментов моделирование бизнес процессов становится непростой задачей.

Я подготовил для вас подборку и краткое описание инструментов по управлению и моделированию бизнес процессов.

Конечно, существует большое количество разных инструментов моделирования и управления процессами. Моей задачей было рассказать о тех, которые не требуют огромных проектов интеграции и могут быть использованы с минимальными затратами. Кстати, по этой причине я не стал рассматривать платформы ARIS, IBM и т.д.

Заголовок каждого раздела – это название инструмента и ссылка на страницу производителя. Можете сразу знакомиться с подробностями.

Инструменты управления бизнес процессами

BizAgi Suite

Если вы хотите получить не только модели и описания бизнес процессов, но и создать исполняемые приложения по ним, то это именно то, что нужно. BizAgi Suite состоит, по сути, из двух модулей - BizAgi Modeler, который используется для моделирования и описания бизнес процессов, и BizAgi Studio, который позволяет превратить модели в исполняемые приложения. Классно то, что это не требует навыков программирования, т.е. каждому по силам делать приложения.

ELMA BPM

Изюминка программы заключается в возможности интеграции с платформой 1С, что, безусловно, весьма привлекательно для российских компаний. Что это значит? Это значит, что все происходящее в 1С будет отражено в ELMA. И наоборот)

ELMA позволяет исполнять и отслеживать выполнение процессов в реальном времени. Для построения моделей используется нотация BPMN 2.0. Кстати, именно благодаря сотрудникам ELMA нотация была переведена на русский язык. За что им большое человеческое спасибо.

Очень мощно работает система документооборота в системе. Все документы имеют классификацию по типам, рассортированы по папкам, имеют правила создания и работы и т.д. Конечно, потребуется время, чтобы привести ваши документы в требуемый вид и соответствие системе, но оно того стоит. Если все сделано правильно, то вы запросто сможете отследить жизненный цикл любого документа.

Существуют дополнительные модули – Проекты, CRM и т.д. Но их не пробовал, поэтому ничего не могу сказать.

Интеграцией и обучением по работе с ELMA компания занимается самостоятельно. Судя по реализованным проектам, можно сказать, что они знают свое дело.

Функционал и особенности

• Построение моделей бизнес процессов
• Назначение ролей бизнес процессов сотрудникам
• Выполнение и отслеживание процессов в реальном времени
• Системная работа с документооборотом
• Удобная “справка”
• Отличная поддержка
• Интеграция с 1С

Стоимость

• 77 000 рублей за 10 лицензий ELMA Standart. Это минимальное количество. На мой взгляд, стоимость вполне адекватна функционалу.

Резюме

Вы твердо приняли решение заниматься управлением бизнес процессами, их автоматизацией и улучшением? Вы привязаны к 1С? Тогда ELMA – это то, что нужно.

Business Studio

Так же как и ELMA, это российская разработка. Наверное, самый раскрученный инструмент для управления бизнес процессами на отечественном рынке. Первая версия увидела свет в 2004 году. Впервые я столкнулся с этой программой в 2006. На тот момент это было самое лучшее решение.

В принципе, в программе все довольно стандартно - определяем цели компании, моделируем процессы, которые позволяют достигать целей, назначаем ответственных из дерева оргструктуры, отмечаем используемые в процессах ресурсы.

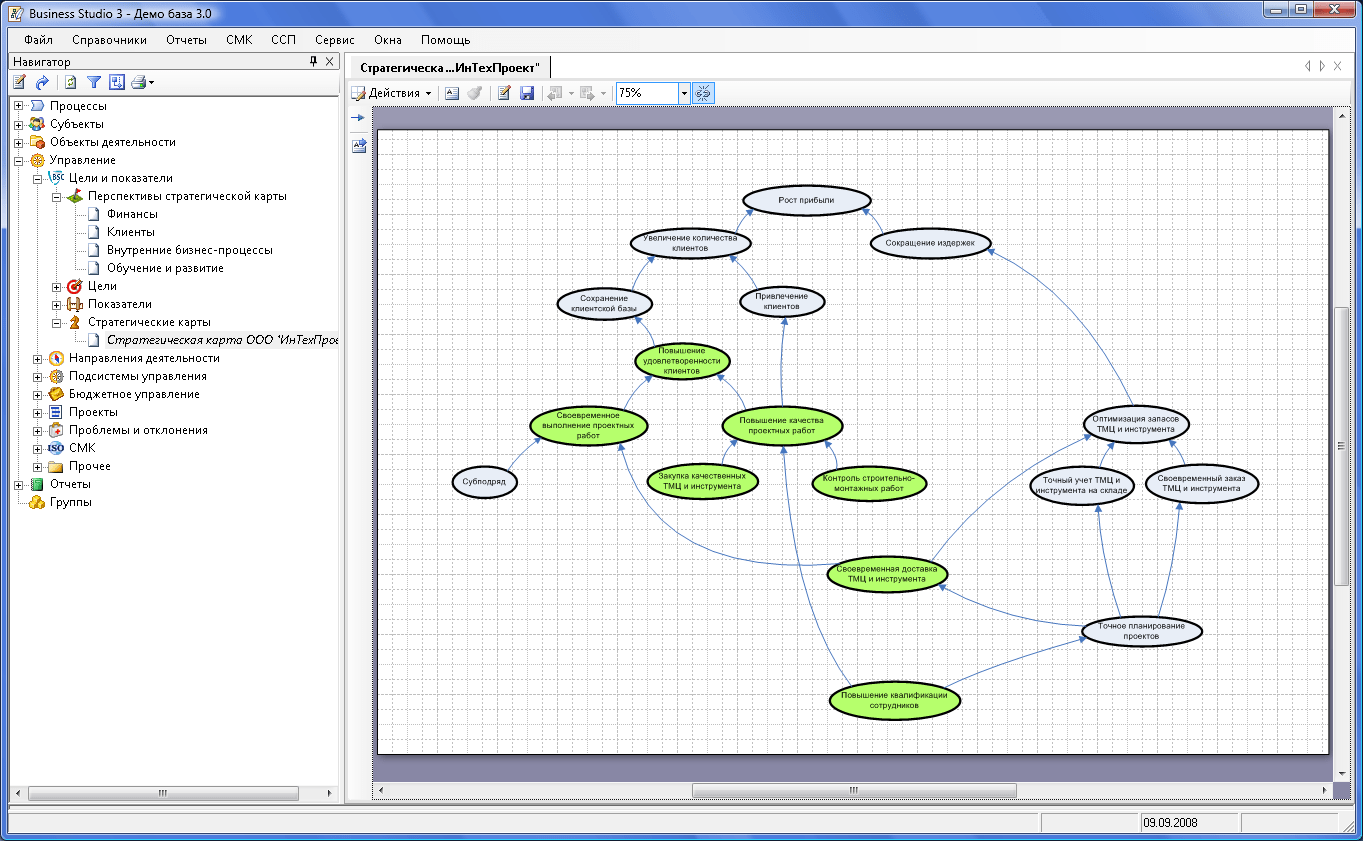

Очень примечательно, что для постановки целей используется концепция Системы сбалансированных показателей. Это одна из самых успешных методик перевода стратегии компании в осязаемый и понятный вид.

Построение бизнес процессов, как часто происходит, производится сверху вниз. Программа поддерживает несколько нотаций моделирования: IDEF, eEPC, BPMN и еще несколько других.

Присутствует возможность имитационного моделирования, проведения функционально-стоимостного анализа и автоматической генерации документов, например, должностных инструкций. Документы соответствуют требованиям законодательства, что существенно облегчает работу. Выполнение и мониторинг процессов происходит через интеграцию с другими системами, например, ELMA.

Функционал и особенности

• Моделирование процессов в разных нотациях
• Постановка целей компании по Системе сбалансированных показателей
• Интеграция со сторонними системами.
• Контроль выполнения процессов
• База знаний

Стоимость

• Ценообразование гибкое, так что для определения стоимости необходимо обратиться к консультантам компании. Т.к. я не сталкивался с покупкой данного ПО в последние пару лет, то порядок цифр мне неизвестен.

Резюме

Система мощная. Но сложная. Потребуются серьезные затраты, в первую очередь временные – для отладки и интеграции системы. Лучше всего, если у вас будет отдел или просто несколько бизнес-аналитиков, которые возьмут на себя эту работу. Работа с программой требует глубокого понимания методик и специфики программы.

Моделирование бизнес процессов

Visual Paradigm

Скажу откровенно, это лучшая программа для моделирования и описания бизнес процессов. Более удобного, функционального и гибкого инструмента для моделирования я не встречал.

Начнем с того, что VP поддерживает большое количество нотаций, блок-схем и моделей. Начиная от стандартных нотаций и заканчивая схемами баз данных, диаграмм взаимодействия и матриц.

Непосредственно моделирование выполнено очень удобно. В программе полностью отсутствуют недостатки, свойственные другим, например: наплывы элементов диаграммы друг на друга, пересечение стрелок, сбои при перетаскивании объектов, пулов и т.д. Интерфейс удобен, понятен и может настраиваться пользователем.

Все модели могут быть связаны друг с другом, так что провести моделирование всей системы бизнеса не проблема. Кроме того, возможно провести имитационное моделирование и проверку диаграмм.

VP позволяет детально управлять атрибутами элементов, что, в свою очередь, позволяет автоматически генерировать отличные описания. Т.к. программа изначально ориентирована на разработчиков информационных систем, каждому элементу можно задать условия поведения в системе, бизнес-правила и т.д. Кстати, шаблоны документов также настраиваются.

И наконец, программа позволяет выгружать полученные модели в виде программного кода. Причем в разных языках! Безусловно, данная функция имеет высокую ценность при разработке информационных систем и автоматизации бизнес процессов.

Функционал и особенности

• Моделирование бизнес процессов в разных нотациях
• Построение других моделей
• Проверка моделей
• Автоматическая генерация документов
• Создание и назначение правил поведения моделей
• Взаимосвязь моделей
• Выгрузка моделей в виде программного кода
• Версия для Mac OS X

Стоимость

• По подписке – 35$ в месяц
• Полная лицензия – 800$

Резюме

Лучшая программа для моделирования и описания бизнес процессов.

BizAgi Modeler

Это часть вышеупомянутого BizAgi Suite. Программа независима от полного комплекта и может быть поставлена отдельно.

Очень простой, лаконичный и удобный интерфейс.

Хороший рабочий инструмент для моделирования, который к тому же часто обновляется и совершенствуется. Модели, построенные в BizAgi Modeler, полностью совместимы с полной версией - Suite. Существуют определенные и свойственные только этой программе ограничения при моделировании, которых нет в нотации BPMN, но они в принципе обходятся.

Работать с моделями весьма удобно. Правда, иногда могут возникать досадные смещения элементов модели. Особенно при перетаскивании большого количества элементов. На мой взгляд, недостаточно проработана оптимизация расположения стрелок и элементов. Это приводит к тому, что иногда приходится немного повозиться для гармоничного расположения элементов.

Недостаточно проработана взаимосвязь диаграмм. Т.е. связать можно, но не напрямую. Атрибуты элементам можно назначать любые - вы сами определяете название и свойства атрибута.

Возможна проверка моделей и генерация описания по шаблону.

Несмотря на некоторые недостатки, данный инструмент заслуживает твердую пятерку и подойдет небольшим компаниям. Особенно в свете того, что инструмент полностью бесплатный.

Функционал и особенности

• Нотация BPMN
• Проверка моделей
• Автоматическая генерация документов
• Управление атрибутами элементов моделей
• Возможность добавлять свои элементы в модели
• Выгрузка модели в графическом виде
• Удобный интерфейс
• На русском языке
• Возможна совместная работа над моделями

Стоимость

• Полностью бесплатно

Резюме

Подойдет как начинающим, так и компаниям, уже занимающимся моделированием и описанием процессов. Прост в освоении. Очень рекомендую.

В апреле в Москве я провожу курс Управление бизнес процессами в организации, в котором рассматривается моделирование бизнес процессов в BizAgi Modeler. .

ARIS Express

Бесплатная и простая “рисовалка” процессов от монстра по имени ARIS. А точнее, Software AG.

В своем распоряжении имеет несколько вариантов моделей – в частности: модели бизнес процессов в нотации eEPC и BPMN, организационные модели, карты процессов и т.д. Примечательна наличием функции Smart Design, которая позволяет быстро забить необходимые данные в таблицу и программа самостоятельно создаст диаграмму. Для быстрых набросков весьма удобно.

К сожалению, Express это только графическое средство. Модели нельзя связать друг с другом, атрибуты не назначишь и тому подобное. Состав элементов диаграмм весьма ограничен, так что не получится создать модель в Express и экспортировать в ARIS BA. Кстати, ни в коем случае не используйте это ПО для работы с нотацией BPMN. Несмотря на то, что такие модели можно здесь создавать, их ограниченность задает кардинально неверное впечатление о функционале BPMN.

Однако мне известны весьма серьезные компании, которые используют этот инструмент. Причем некоторые утверждают, что он удобнее MS Visio. Это не так. Visio – мощный инструмент, который позволяет фактически создать свою среду для управления процессами. Но об этом как-нибудь в другой раз.

Функционал и особенности

• Нотации eEPC и BPMN
• Карта процессов
• Организационная структура
• Функция Smart Design
• Выгрузка модели в графическом виде
• Простой интерфейс

Стоимость

• Полностью бесплатно

Резюме

Выбирайте ARIS Express, если все вышеперечисленные ограничения вас не волнуют. Ну и если вы предпочитаете нотацию eEPC.

В конце марта в Москве пройдет моделированию бизнес процессов на базе ARIS Express. Запись открыта.

Онлайн-сервисы для моделирования бизнес процессов

Gliffy

Отличный сервис с разнообразным функционалом. Позволяет создавать не только модели в нотации BPMN, но и рабочие потоки, проектировать пользовательский интерфейс, создавать диаграммы UML, организационные диаграммы, карты сайтов и т.д.

Что очень важно, сервис позволяет проводить коллективную работу над диаграммами, притом сохраняются все версии модели. Кроме того, вы можете вставить диаграмму в виде шорткода на ваш сайт. Кстати, моя карта статей сделана именно в этом сервисе.

При моделировании процессов возможно связывать диаграммы друг с другом посредством гиперссылок, ведь одна диаграмма – это, по сути, одна страница.

Все элементы нотации BPMN уже присутствуют в сервисе. Также возможно самостоятельно изменять внешний вид элементов и добавлять свои. В бесплатной версии экспортировать диаграммы можно только в виде графических файлов.

Функционал и особенности

• Полная поддержка BPMN
• Взаимосвязи моделей через гиперссылки
• Удобное построение моделей
• Гибкая настройка внешнего вида элементов

Стоимость

• Бесплатно с небольшими ограничениями
• 4.95$ в месяц для стандартной версии и 9.95$ для бизнес-версии

Резюме

Удобный и функциональный сервис для создания диаграмм бизнес процессов и не только.

BPsimulator

Ну ооочень интересный сервис, в котором упор сделан не на модели, а на симуляцию и оценку модели.

Работает это следующим образом: моделируете процесс -> задаете свойства потоков, стоимости, длительности и занятости сотрудников -> запускаете симуляцию -> смотрите показатели процесса по результатам симуляции.

Что это дает? На самом деле многое. Симуляция позволяет с легкостью обнаруживать узкие места процесса, рассчитать стоимость ресурсов в процессе, оценить загрузку ресурсов и т.д.

Симулятор несложный, точнее, имеет определенные ограничения, но пользу из него извлечь можно. А при умении и немалую.

Управление достаточно удобное. Стрелки имеют туннели (я всегда обращаю внимание на этот момент). Полученные отчеты и модели можно сохранить на компьютер, Google Drive или One Drive.

Функционал и особенности

• Моделирование процесса
• Оценка стоимости / длительности процесса
• Симуляция
• Удобное построение моделей
• Отчеты
• Сохранение моделей в Google Drive или One Drive

Стоимость

• Бесплатно с рекламой
• 300 руб/мес без рекламы и с небольшими плюшками

Резюме

Очень советую попробовать.

Draw io

Сервис позволяет строить огромное количество диаграмм и имеет большой набор элементов. В том числе наборы для построения BPMN и eEPC диаграмм.

Возможно связывать модели через гиперссылки. Кроме того, можно к элементам присоединять файлы из облачных хранилищ данных.

Работа с моделями относительно удобна. Можно всячески настраивать внешний вид элементов. Но и это неудобно, отсутствует туннелирование стрелок, а также отталкивание объектов. Т.е. один элемент может размещаться на другом. Что приводит к тому, что необходимо тратить время на ручную расстановку элементов диаграммы.

Сервис позволяет сохранять модели в Google Drive, Dropbox, One Drive или на компьютер. Возможен экспорт моделей в форматах графических файлов, PDF, HTML, XLS.

Функционал и особенности

• Построение различных диаграмм
• Сохранение моделей в Google Drive, Dropbox или One Drive
• Отсутствует возможность коллективной работы

Стоимость

• Бесплатно

Резюме

Простая и бесплатная рисовалка. Благодаря интеграции с облачными хранилищами может быть использована в рамках группы сотрудников.

У меня все.

Аннотация: Дается понятие модели, классификация моделей, описывается этапы математического моделирования процессов управления. Рассматривается модель управления обучением.

Основные понятия теории моделирования

Модель в общем смысле (обобщенная модель) есть создаваемый с целью получения и (или) хранения информации специфический объект (в форме мысленного образа, описания знаковыми средствами либо материальной системы), отражающий свойства, характеристики и связи объекта-оригинала произвольной природы, существенные для задачи, решаемой субъектом. Для теории принятия решений наиболее полезны модели , которые выражаются словами или формулами, алгоритмами и иными математическими средствами.

Пример словесной модели . Обсудим необходимость учета эффекта лояльности при управлении организацией в современных условиях. Под лояльностью понимается честное, добросовестное отношение к чему-либо или к кому-либо. Базу менеджмента, основанного на лояльности, заложил в 1908 году профессор Гарварда Джошуа Ройс. Он является автором книги "Философия лояльности", где впервые научно определено понятие "лояльность".

В рамках предлагаемой словесной модели бизнес-лояльность рассматривается с точки зрения трех самостоятельных базисных аспектов: лояльность потребителей, лояльность сотрудников и лояльность инвесторов. Каждый раз за словом "лояльность" понимается что-то свое:

• приверженность (с точки зрения покупателей),
• добросовестность (с точки зрения сотрудников),
• взаимное доверие, уважение и поддержка (с точки зрения инвесторов).

Но несмотря на ярко выраженные компоненты, эта система должна рассматриваться только как единое целое, поскольку невозможно создать лояльных покупателей, не обращая внимания на лояльность сотрудников, или воспитать лояльность сотрудников без должного внимания к лояльности инвесторов. Ни одна из частей не может существовать отдельно от двух других, но все три вместе позволяют организации достигать невиданных высот в развитии.

Необходимо четко понимать, что менеджмент , основанный на лояльности, прежде всего обращен на людей. В первую очередь здесь рассматриваются именно люди и их роль в бизнесе. Это скорее модель мотивации и поведения, чем маркетингового, финансового или производственного развития. Лишь во вторую очередь менеджмент , основанный на лояльности, обобщает людей в более абстрактные категории и управляет техническими процессами.

Как показывает практика, люди всегда оказываются более готовыми работать на организацию, которая имеет цель служения, чем на организацию, которая существует только ради того, чтобы "делать деньги". Поэтому люди охотно работают в церкви или в общественных организациях.

Менеджеры, желающие успешно использовать модель управления, основанную на эффекте лояльности, не должны рассматривать прибыль как первоочередную цель, но как необходимый элемент благосостояния и выживания трех составляющих каждой бизнес-системы : покупателей, сотрудников и инвесторов. Еще в начале ХХ в. Генри Форд говорил, что "организация не может работать без прибыли, ... иначе она умрет. Но и создавать организацию только ради прибыли... значит привести ее к верной гибели, так как у нее не будет стимула к существованию".

Основа рассматриваемой модели лояльности- не прибыль , а привлечение дополнительного количества покупателей, процесс, который осознанно или неосознанно лежит в основе большинства преуспевающих организаций. Создание целевого количества покупателей пронизывает все сферы бизнеса компании. Силы, управляющие взаимосвязями между покупателями, сотрудниками и инвесторами, называют силами лояльности. Критерий успешности - возвращаются ли покупатели, чтобы купить больше, или они идут куда-то еще, т.е. проявляют ли они лояльность.

Как причина лояльность инициирует несколько экономических эффектов, которые влияют на всю бизнес систему примерно следующим образом:

1. Прибыли и рыночная доля растут, когда наиболее перспективные покупатели охватывают весь спектр деятельности компании, создавая о ней хорошее общественное мнение и повторно приходя за покупками. За счет большого и качественного предложения компания может себе позволить быть более привередливой при выборе новых покупателей и концентрироваться на более прибыльных и потенциально лояльных проектах их привлечения, дальше стимулируя свой долгосрочный рост.
2. Долгосрочный рост позволяет фирме привлекать и сохранять лучших сотрудников. Постоянное поддержание целевого количества покупателей увеличивает лояльность сотрудников, давая им чувство гордости и удовлетворения своей работой. Далее, в процессе взаимодействия постоянные сотрудники узнают больше о своих постоянных покупателях, в частности, как лучше их обслуживать, чтобы объем покупок рос. Этот увеличивающийся объем продаж подстегивает и лояльность покупателей, и лояльность сотрудников.
3. Лояльные сотрудники в долгосрочном периоде учатся снижать издержки и повышать качество работы (эффект научения). Организация может использовать эту дополнительную продуктивность для расширения системы вознаграждения, для покупки лучшего оборудования и обучения. Все это, в свою очередь, подстегнет продуктивность сотрудников, рост вознаграждений и, следовательно, лояльность.
4. Такая спираль продуктивности дает такое преимущество в издержках, которое очень сложно скопировать для чисто конкурентных организаций. Долгосрочные преимущества в издержках, соединенные с устойчивым ростом количества лояльных покупателей, приносят прибыль, очень привлекательную для инвесторов. Это, в свою очередь, расширяет возможности компании по привлечению и сохранению "правильных" инвесторов.
5. Лояльные инвесторы ведут себя как партнеры. Они стабилизируют систему, снижают издержки по поиску капитала и дают гарантии, что полученные отвлеченные денежные потоки будут вложены обратно в бизнес как инвестиции. Это укрепляет организацию и увеличивает ее производственный потенциал.

Обсудим еще раз основные идеи модели лояльности. Всем известно, что покупатели - активы любой организации, и для достижения успеха ей необходимо управлять ими также эффективно, как и другими активами. Но для этого нужно быть в состоянии сегментировать покупателей, предсказывать их поведение, а также жизненный цикл их денежных потоков.

В основе большинства провалов лежит общепринятый бизнес-язык организации - бухгалтерский учет , который в настоящий момент ограничивает возможности формирования лояльности. Бухгалтеры не в состоянии провести черту между выручкой, полученной от вновь пришедших покупателей, и выручкой, полученной от постоянных, лояльных покупателей. Это происходит потому, что они не знают, а точнее, их не заботит тот факт, что обслуживание нового покупателя оказывается более дорогим, нежели обслуживание постоянного покупателя. Хуже того, в большинстве организаций бухгалтеры считают вложения в привлечение покупателей краткосрочными. И это вместо того, чтобы относить их на специальный счет покупателя и амортизировать в течение всего времени отношений с ним.

Итак, как же сформировать портфель лояльных покупателей? Существует два варианта действий. Первый - увеличение списка покупателей. Организация постоянно добавляет новых покупателей к началу списка, но ее старые покупатели также постоянно вымываются снизу из этого списка. Получается эффект дырявой корзины. Чем больше в ней дыра, тем тяжелее ее наполнить и сохранять наполненной. Второй - заключен в эффекте прибыли от каждого покупателя. В большинстве организаций прибыль , которую приносит каждый покупатель , растет, пока он остается ее клиентом. Другими словами, для организации невыгодно терять постоянных покупателей, даже заменяя их новыми. Получается ситуация, когда "за одного битого двух небитых дают".

При подборе покупателей необходимо помнить, что существует три основных типа лояльных покупателей. Это помогает определить, сможет ли организация сделать покупателя лояльным:

1. Некоторые покупатели изначально предсказуемы и лояльны, вне зависимости от того, как организация с ними работает. Они просто лояльны по природе своей. Они предпочитают более стабильные и длительные отношения.
2. Некоторые покупатели более прибыльны, чем другие. Они тратят деньги в большем количестве, чем другие, оплачивают покупки безотлагательно и требуют меньше внимания обслуживающего персонала.
3. Некоторые покупатели находят продукты или услуги организации (в силу их особенностей) более привлекательными, чем у конкурентов. Нет такой организации, товары которой нравились бы всем без исключения. Сильные стороны ее товаров или услуг будут просто лучше подходить для определенных покупателей, более полно удовлетворяя их желаниям и возможностям.

Без сомнения, каждая организация уникальна, но все же в той или иной мере показатели ее прибылей будут укладываться в общую модель экономических эффектов, получаемых от постоянства или лояльности покупателей. Среди них стоит особо отметить следующие:

• издержки привлечения (реклама, направленная новым покупателям, комиссионные по продажам новым покупателям, накладные расходы продаж и т.д.),
• базовая прибыль (цена, которую платят вновь появившиеся покупатели, превышает затраты организации на создание товара),
• рост выручки (как правило, если покупатель доволен параметрами товара, он склонен увеличивать объемы покупок с течением времени),
• издержки сбережений (близкое знакомство с товарами организации уменьшает зависимость покупателей от ее сотрудников в вопросах информации и советов),
• отзывы (удовлетворенные уровнем обслуживания покупатели рекомендуют организацию своим друзьям и знакомым),
• дополнительная цена (постоянные покупатели, сотрудничающие с организацией достаточно долго, чтобы изучить все ее товары и услуги, получают несоизмеримо больше от продолжения отношений и не нуждаются в дополнительных скидках или рекламных акциях).

Чтобы оценить истинный долгосрочный потенциал лояльности покупателя или группы покупателей, необходимо знать их предрасположенность к проявлению постоянства. Так некоторые покупатели перебегут к конкуренту и за 2% скидку, а другие останутся и при 20% разнице в цене. То количество усилий, которое требуется для переманивания различных типов покупателей, называется коэффициентом лояльности. В некоторых организациях для оценки коэффициентов лояльности используется история развития или поведение покупателей на отдельных сегментах. В других, особенно в тех, чье будущее слабо связано с прошлым, пытаются методами анализа данных нащупать, на сколько велика должна быть скидка, чтобы покупатели перешли к их организации. Но, несмотря на все трудности в измерении, использование коэффициента лояльности позволяет организациям идентифицировать сохранение покупателей и внедрять оправданную практику, проверенную на одном департаменте, во всю организацию.

Развитие систем измерения, анализа и управления денежными потоками, полученными от лояльности, может привести организацию к инвестициям, которые в дальнейшем обеспечат рост количества покупателей и организации в целом.

Итак, модель лояльности подробно обоснована на словесном уровне. В этом обосновании упоминалось математическое и компьютерное обеспечение. Однако для принятия первоначальных решений их использование не требуется.

Математические модели при принятии решений . При более тщательном анализе ситуации словесных моделей, как правило, не достаточно. Необходимо применение достаточно сложных математических моделей. Так, при принятии решений в менеджменте производственных систем используются:

• модели технологических процессов (прежде всего модели контроля и управления);
• модели обеспечения качества продукции (в частности, модели оценки и контроля надежности);
• модели массового обслуживания;
• модели управления запасами (модели логистики);
• имитационные и эконометрические модели деятельности предприятия в целом, и др.

В процессе подготовки и принятия решений часто используют имитационные модели и системы. Имитационная модель позволяет отвечать на вопрос: "Что будет, если…" Имитационная система - это совокупность моделей, имитирующих протекание изучаемого процесса, объединенная со специальной системой вспомогательных программ и информационной базой, позволяющих достаточно просто и оперативно реализовать вариантные расчеты.

Основные термины математического моделирования . Прежде чем начать рассматривать конкретные математические модели процессов управления, необходимо вспомнить определения основных терминов, такие, как:

• компоненты системы - части системы, которые могут быть вычленены из нее и рассмотрены отдельно;
• независимые переменные - они могут изменяться, но это внешние величины, не зависящие от проходящих в системе процессов;
• зависимые переменные - значения этих переменных есть результат (функция) воздействия на систему независимых внешних переменных;
• управляемые (управляющие) переменные - те, значения которых могут изменяться исследователем;
• эндогенные переменные - их значения определяются в ходе деятельности компонент системы (т.е. "внутри" системы);
• экзогенные переменные - определяются либо исследователем, либо извне, т.е. в любом случае действуют на систему извне.

При построении любой модели процесса управления желательно придерживаться следующего плана действий:

1. Сформулировать цели изучения системы;
2. Выбрать те факторы, компоненты и переменные, которые являются наиболее существенными для данной задачи;
3. Учесть тем или иным способом посторонние, не включенные в модель факторы;
4. Осуществить оценку результатов, проверку модели , оценку полноты модели.

Модели можно делить на следующие виды:

1. Функциональные модели - выражают прямые зависимости между эндогенными и экзогенными переменными .
2. Модели, выраженные с помощью систем уравнений относительно эндогенных величин. Выражают балансовые соотношения между различными экономическими показателями (например, модель межотраслевого баланса).
3. Модели оптимизационного типа. Основная часть модели - система уравнений относительно эндогенных переменных . Но цель - найти оптимальное решение для некоторого экономического показателя (например, найти такие величины ставок налогов, чтобы обеспечить максимальный приток средств в бюджет за заданный промежуток времени).
4. Имитационные модели - весьма точное отображение экономического явления. Математические уравнения при этом могут содержать сложные, нелинейные, стохастические зависимости.

С другой стороны, модели можно делить на управляемые и прогнозные. Управляемые модели отвечают на вопрос: "Что будет, если...? "; "Как достичь желаемого? ", и содержат три группы переменных: 1) переменные, характеризующие текущее состояние объекта; 2) управляющие воздействия - переменные, влияющие на изменение этого состояния и поддающиеся целенаправленному выбору; 3) исходные данные и внешние воздействия, т.е. параметры, задаваемые извне, и начальные параметры.

В прогнозных моделях управление не выделено явно. Они отвечают на вопросы: "Что будет, если все останется по -старому? "

Далее, модели можно делить по способу измерения времени на непрерывные и дискретные. В любом случае, если в модели присутствует время, то модель называется динамической. Чаще всего в моделях используется дискретное время, т.к. информация поступает дискретно: отчеты, балансы и иные документы составляются периодически. Но с формальной точки зрения непрерывная модель может оказаться более простой для изучения. Отметим, что в физической науке продолжается дискуссия о том, является ли реальное физическое время непрерывным или дискретным.

Обычно в достаточно крупные социально-экономические модели входят материальный, финансовый и социальный разделы . Материальный раздел - балансы продуктов, производственных мощностей, трудовых, природных ресурсов. Это раздел, описывающий основополагающие процессы, это уровень, обычно слабо подвластный управлению, особенно быстрому, поскольку весьма инерционен.

Финансовый раздел содержит балансы денежных потоков, правила формирования и использования фондов, правила ценообразования и.т.п. На этом уровне можно выделить много управляемых переменных. Они могут быть регуляторами. Социальный раздел содержит сведения о поведении людей. Этот раздел вносит в модели принятия решений много неопределенностей, поскольку трудно точно правильно учесть такие факторы как трудоотдача, структура потребления, мотивация и.т.п.

При построении моделей, использующих дискретное время, часто применяют методы эконометрики. Среди них популярны регрессионные уравнения и их системы. Различные системы регрессионных уравнений, построенные для решения практически важных задач, рассмотрены в. Часто используют лаги ( анализ экономического явления с помощью вариантных расчетов) - это математическая модель . Имитационная система - это совокупность моделей, имитирующих протекание изучаемого процесса, объединенная со специальной системой вспомогательных программ и информационной базой, позволяющих достаточно просто и оперативно реализовать вариантные расчеты. Таким образом, под имитацией понимается численный метод проведения машинных экспериментов с математическими моделями, описывающими поведение сложных систем в течение продолжительных периодов времени, при этом имитационный эксперимент состоит из следующих шести этапов:

1. формулировка задачи,
2. построение математической модели,
3. составление программы для ЭВМ,
4. оценка пригодности модели,
5. планирование эксперимента,
6. обработка результатов эксперимента.

Имитационное моделирование (simulation modelling ) широко применяется в различных областях, в том числе в экономике.

Экономико-математические методы управления можно разделить на несколько групп:

• - методы оптимизации,
• методы, учитывающие неопределенность, прежде всего вероятностно-статистические,
• методы построения и анализа имитационных моделей,
• методы анализа конфликтных ситуаций (теории игр).

Во всех этих группах можно выделить статическую и динамическую постановки. При наличии фактора времени используют дифференциальные уравнения и разностные методы.

Теория игр (более подходящее название - теория конфликта, или теория конфликтных ситуаций) зародилась как теория рационального поведения двух игроков с противоположными интересами. Она наиболее проста, когда каждый из них стремится минимизировать свой средний проигрыш, т.е. максимизировать свой средний выигрыш. Отсюда ясно, что теория игр склонна излишне упрощать реальное поведение в ситуации конфликта. Участники конфликта могут оценивать свой риск по иным критериям. В случае нескольких игроков возможны коалиции. Большое значение имеет устойчивость точек равновесия и коалиций.

В экономике еще 150 лет назад теория дуополии (конкуренции двух фирм) О.Курно была развита на основе соображений, которые мы сейчас относим к теории игр. Новый толчок дан классической монографией Дж. фон Неймана и О.Моргенштейна, вышедшей вскоре после второй мировой войны. В учебниках по экономике обычно разбирается "дилемма заключенного" и точка равновесия по Нэшу (ему присуждена Нобелевская премия по экономике за 1994 г.).

Моделирование в менеджменте – процесс построения исследования моделей управления организацией.

Под моделью понимают идеальный или материальный объект, приближенно воспроизводящий основные элементы и наиболее существенные связи и отношения исследуемого объекта.

Цель моделирования – получение новой, не зафиксированной в исходных данных, информации об исследуемых объектах.

Наиболее распространенные виды моделирования в менеджменте:

– экономико-математическое моделирование (рис. 1.1);

– моделирование на основе системного анализа;

– имитационное моделирование.

Экономико-математическое моделирование позволяет сформулировать проблему в виде математической задачи.

Принципиально можно выделить пять основных типов экономико-математических моделей, основанных на использовании соответствующего математического аппарата и нашедших достаточно широкое применение в теории и практике менеджмента:

– модели математического программирования;

– модели теории графов;

– балансовые модели;

– модели теории вероятностей и математической статистики;

– модели теории игр.

Рис. 1.1. Классификация экономико-математических моделей

Модели системного анализа (СА) используются для решения слабо структурированных проблем, характеризующихся существенной неопределенностью (рис. 1.2).

В соответствии с основной идеей СА, состоящей в сочетании в моделях и методах решения проблем формальных и неформальных представлений, модели СА делят на:

– формальные модели;

– эвристические, использующие обобщенный опыт и интуицию специалистов.

Рис. 1.2. Классификация моделей системного анализа

Методы имитационного моделирования применяются для:

– выбора из множества возможных вариантов построения производственной и организационных структур системы наилучшего в смысле достижения поставленных перед ней целей на основе вариантов расчетов;

– максимально близкого воспроизведения поведения систем и их звеньев на основе фактических данных;

– обоснования и выбора на основе воспроизведения существенных черт системы и целей ее развития стратегии ее деятельности;

– снижения степени неопределенности в моменты принятия решений.

Они получают наибольшее распространение в современных условиях динамично изменяющейся внешней и внутренней среды менеджмента.

Опыт применения методов имитационного моделирования в менеджменте показал: эффект от их применения существенно возрастает при их использовании в рамках специально организованной имитационной системы поддержки решений и моделирования, обеспечивающей взаимоувязку всего процесса принятия решений – от прогноза и обоснования целей до их достижения (рис. 1.3, 1.4).

Под имитационной системой поддержки решений и моделирования следует понимать информационную систему, включающую совокупность логико-лингвистических и математических моделей и методов, необходимые технические средства, программное, информационное и организационное обеспечение.

Рис. 1.3. Основные этапы процесса имитации

Под инструментом менеджмента следует понимать совокупность моделей и методов, используемых для решения задач менеджмента и их информационного, организационного и методического обеспечения.

Рис. 1.4. Схема имитационной системы поддержки

решений и моделирования

Инструментарий менеджмента чрезвычайно разнообразен. Он включает инструменты, существенно различающиеся по сложности, назначению, условиям применения и другим признакам – от систем нормативов до систем организационного управления различных классов.

К числу широко известных инструментов менеджмента относятся:

– система управления по целям (МВО – Management By Objectives);

– система и методики ПАТТЕРН (PATTERN) для решения задач целеполагания, планирования, регулирования и контроля;

– система и методики ПЕРТ (PERT) для решения задач планирования целевых комплексных программ и проектов;

– экспертизы и др.

Система управления по целям (МВО) – система управления организацией, ориентированная на конечные результаты и основанная на использовании творческого потенциала трудового коллектива, новых методов управления.

основным понятием концепции и системы управления по целям является понятие «ключевой результат». При этом выделяют ключевые результаты трех типов:

1) ключевые результаты коммерческой деятельности (оборот, покрытие издержек, переменные и постоянные расходы, рентабельность и т. п.);

2) ключевые результаты функциональной деятельности (количество и качество производимой продукции, использование производственных мощностей, сырья, материалов, энергии и т. п.);

3) ключевые результаты поддержки, содействующей достижению коммерческих и функциональных результатов (мотивация персонала, атмосфера в организации, использование рабочего времени и т. п.).

Основными процедурными элементами системы управления по целям (МВО) являются (рис. 1.5):

– процесс определения целей, включающий анализ ситуации и формирование концепции «ключевых результатов»;

– процесс ситуационного управления, содержащий подбор исполнителей, определение характера мер, действий и оценки реакции окружающей среды в соответствии со сложившейся ситуацией;

– процесс контроля за результатами, включающий динамичную оценку результатов деятельности и оперативную выработку необходимых мероприятий.

Рис. 1.5. Процесс управления в системе МВО

Методика ПАТТЕРН (PATTERN – Planning Assistanse Trough Technical Evaluation Relevance Number), предназначенная для формирования и оценки структур целей, разработана фирмой «Ханиуелл Инк» корпорации РЕНД (рис. 1.6).

Рис. 1.6. Основные элементы методики ПАТТЕРН

Экспертиза – процесс исследования, проводимого экспертами, направленный на формирование групповой оценки по неструктуризованным проблемам (рис. 1.7).

Сложность оцениваемых объектов может вызвать серьезные психологические затруднения у экспертов, поэтому вместо исходной задачи экспертам часто предлагают другой тип задачи экспертного оценивания – в более удобной для них постановке, приводящей после обработки полученной от экспертов информации к решению исходной задачи.

Рис. 1.7. Схема процесса экспертизы

Различают следующие типы задач экспертного оценивания исследуемых объектов:

– задача парных сравнений;

– задача ранжирования;

– задача классификации;

– задача численной оценки.

В процессе формирования групповой оценки используются следующие методы:

– метод «круглого стола» со свободным обменом информацией между экспертами;

– метод «мозговой атаки» с частичной регламентацией общения экспертов;

– метод Дельфи с использованием обратной связи;

– методы формирования групповой оценки в условиях изолированности экспертов друг от друга.

Для обработки экспертной информации и получения результирующей оценки используются:

– статистические методы ;

– алгебраические методы ;

– методы шкалирования .

Статистические методы основаны на предположении, что отклонение оценок экспертов от истинных происходит в силу чрезвычайных причин. Следовательно, при справедливости этого предположения можно использовать стандартные статистические методы обработки наблюдений.

Алгебраические методы основаны на введении на множестве экспертных оценок метрики (расстояния), позволяющей в качестве результирующей выбрать оценку, сумма расстояний от которой до оценки экспертов минимальна.

Методы моделирования – это методы создания и изучения моделей – мысленно представленных или материально реализованных систем, адекватно отображающих исследуемый предмет педагогической действительности. Научное обоснование моделирования как метода теоретического познания дано в работах Б.А. Глинского, Б.С. Грязнова, Б.А. Пятницына, В.А Штоффа, Н.О. Яковлевой и др.

Модель, по В.А. Штоффу, обладает совокупностью четырёх признаков:

1) модель – мысленно представленная или материально реализуемая система;

2) модель адекватно отражает объект исследования;

3) модель способна замещать моделируемый объект;

4) изучение модели даёт новую информацию об объекте.

Главным преимуществом модели является целостность представленной информации, дающая возможность осуществлять синтетический подход в познании данного объекта. Управленческое моделирование позволяет осмыслить объект управления в различных условиях, в том числе идеальных.

В процессе управленческого моделирования выделяются следующие основные этапы:

1) постановка задачи, для решения которой создаётся модель;

2) построение модели, которое начинается с определения главной цели модели, а также «входа» (необходимых данных, ресурсов, условий, допущений) и «выхода» (желаемого или реально достигнутого результата);

3) проверка модели на достоверность (определение степени соответствия модели реальному объекту и её ценности для управления этим объектом, процессом его формирования и развития, а также коррекция модели в случае такой необходимости);

4) применение модели (модель, прошедшая проверку на достоверность, применяется в практике менеджмента для решения той задачи, для которой она создавалась);

5) обновление модели (осуществляется, если потребуются новые данные об объекте или появится новая информация, которую целесообразно также включить в модель).

Необходимость моделирования в управлении инновациями обусловлена тем, что многие организационно-управленческие ситуации оказываются сложны для оценивания и прогнозирования с помощью других методов, а цена ошибки часто слишком высока, чтобы осуществлять преобразования без предварительного моделирования состояний и процессов, связанных с этими преобразованиями. Иначе говоря, моделирование даёт менеджеру возможность теоретически осмыслить важные детали инноваций, увидеть предстоящие риски и трудности, чтобы избежать неудач и негативных последствий при практическом осуществлении преобразований. Поэтому управленческое моделирование оказывается незаменимым при решении задач прогнозирования, а качество управленческой модели определяется в первую очередь её прогностической ценностью.

В научном моделировании классификация моделей осуществляется по нескольким основаниям.

Большинством авторов модели подразделяются на идеальные (мысленно представленные) и реальные (материальные, осуществлённые на практике). Такая типология отражает наиболее общие свойства моделей, поскольку заложена в самом определении модели. Более частные типологии моделей представлены в работах В.А. Штоффа (по областям знаний и видам деятельности внутри этих областей: математические, экономические и т.д.), Б.А. Глинского, Б.С. Грязнова, Б.С. Дынина и Е.П. Никитина (по содержательным характеристикам сходства модели с оригиналом: субстанциональные, структурные, функциональные и смешанные), К.Б. Батороева («техническая» типология: физические и математические модели, аналоговые, алгоритмические и гибридные аналого-цифровые моделирующие устройства, смешанные модели) и др. Эти и большинство других типологий либо являются слишком обобщёнными, либо имеют ярко выраженный естественнонаучный и технико-математический характер, что существенно затрудняет их использование в практике менеджмента. Кроме того, как справедливо отмечает Н.О. Яковлева, чрезмерная техничность многих классификаций моделей делает их непригодными для моделирования педагогических процессов.

Роль моделирования в управлении раскрывается в ряде учебных и методических пособий по менеджменту. Так, Л.Е. Басовский рассматривает моделирование в тесной связи с прогнозированием, подчёркивая прогностическую ценность управленческой модели. Он выделяет в менеджменте физические, аналоговые и математические модели. Физические модели представляют собой уменьшенную или увеличенную копию оригинала и находят широкое применение в управлении материальным производством (модели конечного продукта, различных инженерно-технических и дизайнерских изделий и конструкций и т.д.). Аналоговая модель внешне не похожа на оригинал, однако при определённых допущениях она ведёт себя так же, как и изображаёмый с её помощью объект. Математическая модель математически описывает свойства объекта. В этой классификации очевиден акцент на управление экономикой и производственными процессами, в управлении школой она представляется нам малоэффективной.

Недостаточность имеющихся систем дифференциации моделей для описания управленческого моделирования в условиях общеобразовательной школы ставит задачу выработки дифференцирующих оснований, отражающих специфику школьного инновационного менеджмента.

Для разграничения основных видов управленческих моделей, находящих применение в школьном инновационном менеджменте, мы соотносим теоретические основания классификации научных моделей с современной практикой внутришкольного управления. Управленческий опыт в образовании показывает, что используемые для теоретического познания модели можно дифференцировать:

По временнóму признаку (времени существования моделируемого объекта по отношению к моменту моделирования: прошлое или будущее);

По наличию / отсутствию в модели динамики;

По способу формирования модели;

По форме отражения моделируемого объекта в сознании людей.

По временнóму признаку выделяются диагностические и прогностические модели. Диагностическое моделирование – это моделирование, направленное на познание прошлого. Диагностическая модель создаётся как результат осмысления и интерпретации данных, полученных контрольно-диагностическими, экспертными и математическими методами. Она отражает исходное состояние объекта управления или преобразующего процесса на тот момент, когда менеджер осознаёт стоящую перед ним задачу. Прогностическое моделирование создаёт модель будущего. Благодаря прогностическому моделированию можно в деталях представить желаемый результат, идеальный процесс, а также предвидеть последствия выявленных в настоящее время тенденций.

Разграничение управленческих моделей на диагностические и прогностические не означает, что прогностической ценностью обладают лишь прогностические модели. Напомним, что моделирование включает не только создание, но и изучение моделей, а научное прогнозирование основывается на выявлении уже существующих тенденций. Изучение диагностических моделей позволяет установить имеющиеся в моделируемом объекте зависимости и выявить тенденции, которые определяют его динамику, и на основе этой информации предвидеть будущие состояния объекта.

По наличию / отсутствию динамики управленческие модели подразделяются на динамические (модели процессов) и статические (модели состояний). Статические модели отражают состояние моделируемого объекта в определённый момент, не затрагивая происходящих в нём изменений. Статическое моделирование позволяет теоретически осмыслить исходные данные, сформировать образ желаемого результата, описать промежуточные состояния на пути к достижению этого результата. В динамических моделях отражены изменения, которые происходят или будут происходить в объекте, а также этапы деятельности.

Современные представление о динамической модели как о системе и иерархии взаимосвязанных и взаимообусловленных компонентов, адекватно отражающей моделируемый процесс, подразумевают наличие в модели следующих компонентов: целевого, содержательного, организационно-деятельностного, оценочного, результативного. Целевой компонент моделирует иерархию целей и задач. Содержательный компонент может отражать содержание образования, воспитания, управления (какие качества формируются у управляемого объекта) либо содержание деятельности (какие виды и формы деятельности, методы воздействия и взаимодействия используются). Организационно-деятельностный компонент отражает организацию деятельности по осуществлению моделируемого процесса; для этого деятельность в модели структурируется по этапам, направлениям работы, реализуемым в деятельности принципам, условиям эффективности моделируемого процесса и т.д. Оценочный компонент включает критерии оценивания результата, а также основные уровни эффективности реализуемого процесса и показатели, свидетельствующие о достижении того или иного уровня, соответствующие выделенным критериям оценивания. Результативный компонент моделирует достигнутый либо желаемый результат. Наряду с выделенными выше компонентами в состав динамической модели целесообразно включить ориентировочный компонент, отражающие теоретические и эмпирические предпосылки данной модели. Ориентировочный компонент, не относясь собственно к моделируемому процессу, позволяет при моделировании соотносить компоненты модели с некоторыми исходными положениями, послужившими толчком к началу разработки модели. В схеме и описании модели ориентировочный компонент логично расположить в самом начале, непосредственно перед целевым компонентом.

По способу формирования модели подразделяются на элиминативные и креативные . Обоснование этой типологии дано Б.Н. Пятницыным, который, в свою очередь, опирается на идею Д. Максвелла о том, что успех исследования зависит от способностей исследователя:

Выделить существенное в изучаемом объекте;

Игнорировать несущественные для данного объекта факты и непродуктивные идеи, как бы интересны они ни были.

Элиминативная модель формируется путём удаления из моделируемого объекта избыточных компонентов, игнорирования тех свойств, которые являются несущественными для его полноценного преобразования. Такой способ наиболее эффективен для познания постоянно функционирующих или периодически воспроизводящихся субсистем образовательной системы (например, для изучения эффективности и выявления возможностей развития традиционных форм работы).

Креативная модель выстраивается путём воспроизведения существенных свойств и компонентов моделируемого объекта. При этом сам объект может существовать лишь в замысле, являться принципиально новым для данной образовательной системы. Иначе говоря, элиминативное моделирование позволяет получать новые знания об уже существующем, а креативное – о проектируемом объекте.

По форме отражения в сознании людей мы подразделяем модели на структурно-логические и игровые . Структурно-логические модели выстраиваются по правилам научной логики и обладают чёткой структурой. Для них характерны рационализм, стремление максимально приблизиться к моделируемому объекту на метауровне его существования (на уровне понятий и условных обозначений). Структурно-логическое моделирование в школьном менеджменте позволяет добиваться научности и чёткой организации всех компонентов модели.

Игровые модели имитируют объект на метаметауровне (на уровне представлений системы о себе самой). При игровом моделировании правила построения модели дополняются правилами игры. Игровое моделирование помогает представить моделируемый объект как систему конкретных действий, правил, отношений, образов. Игровые модели гораздо лучше, чем структурно-логические, позволяют организовать участие в процессе моделирования многих лиц: люди вовлекаются в игровую деятельность, имитирующую реальные процессы. Они весьма эффективны при проведении деловых совещаний, заседаний методических объединений.

Выделенные выше дифференцирующие основания управленческого моделирования не являются взаимоисключающими, создаваемая модель может объединять в себе свойства по ряду позиций, что позволяет сочетать моделирование с другими методами познания. В частности, в практике управления весьма распространён «метод сценария», объединяющий свойства прогностического и динамического моделирования (при использовании этого метода разрабатывается «сценарий» управляемого процесса, включающий различные варианты развития событий в будущем и способы реагирования управляющей системы при том или ином варианте отклонений от оптимального пути). Ещё один пример: прогностическое игровое моделирование в сочетании с групповой экспертизой позволяет оценивать выдвинутые идеи, «проигрывая» их реализацию. Таким образом, разнообразие используемых управленческих моделей позволяет успешно решать широкий спектр задач, интегрируя моделирование с другими методами школьного инновационного менеджмента и обеспечивая тем самым необходимую гибкость в принятии и реализации управленческих решений.

См. также:

Для ссылки:
Управленческое моделирование [Электронный ресурс] // Сидоров С.В..01.2020).

Распространенные роли в управлении бизнес-процессами:

• процессный аналитик;
• процессный инженер;
• процессный архитектор;
• менеджер процесса;
• владелец процесса;
• консультант по процессам;
• бизнес аналитик;
• системный аналитик;
• менеджер или директор программ повышения эффективности;
• менеджер или директор по процессным инновациям.

Управление бизнес процессами (Business Process Management, BPM) – это концепция управления, увязывающая стратегию и цели организации с ожиданиями и потребностями клиентов путем соответствующей организации сквозных процессов. BPM сводит воедино стратегию, цели, культуру и организационную структуру, роли, политики, нормативы, методологии и программные средства для: а) анализа, проектирования, внедрения, управления и непрерывного улучшения сквозных процессов и б) регулирования отношений в области процессного управления.

Видео по бизнес-процессам:

Рисунок «Три взгляда на BPM»

Усовершенствование бизнес процессов (BPI) – это разовая инициатива или проект, направленный на более полное соответствие стратегии организации и ожиданий клиентов. BPI включает в себя выбор, анализ, проектирование и внедрение усовершенствованного процесса.

Управление процессами предприятия (EPM) – это применение принципов, методов и процессов BPM в конкретной организации. EPM: а) обеспечивает соответствие портфеля и архитектуры сквозных процессов стратегии и ресурсам организации и б) предоставляет модель регулирования для оценки и управления BPM инициативами.

Непрерывная оптимизация – это долгосрочный подход к повышению результативности и производительности конкретных процессов на основе непрерывно функционирующей системы управления с обратной связью.

Управление бизнес процессами

Что такое управление бизнес процессами (BPM)?

BPM – это управленческая дисциплина, в которой предполагается, что наилучший путь к достижению целей организации – это целенаправленное управление ее бизнес процессами. BPM рассматривает процессы как активы. В ней принимается, что цели организации могут быть достигнуты через описание, проектирование, контроль бизнес процессов и стремление к их непрерывному совершенствованию.

Чтобы быть способной эффективно управлять бизнес процессами (то есть чтобы развить BPM как способность), организация должна располагать процессами, людьми и технологиями:

1. Бизнес процессы, поддерживающие управление бизнес процессами. Например, у организации должны быть процессы, которые обеспечивают:
   • описание и проектирование бизнес процессов;
   • разработку и внедрение бизнес процессов;
   • мониторинг и контроль исполнения бизнес процессов;
   • непрерывное и постоянное улучшение бизнес процессов, несмотря на и в ответ на внутренние и внешние изменения.
2. Определенные роли (люди), вовлеченные в управление бизнес процессами. Таковые включают (не ограничиваясь ими) следующие:
   • архитектор процессов, который отвечает за описание и проектирование бизнес процессов;
   • процессный аналитик, который отвечает за построение, внедрение, мониторинг и оптимизацию бизнес процессов;
   • владелец процесса, который отвечает за исполнение бизнес процесса от начала до конца, в соответствии с определенными целевыми показателями эффективности и в конечном итоге за создание ценности для потребителя.
3. Внедрение специализированных информационных технологий управления бизнес процессами, обеспечивающих следующую функциональность:
   • описание бизнес процессов в контексте корпоративной архитектуры;
   • проектирование бизнес процессов с целью внедрения;
   • исполнение бизнес процессов в контексте операционной деятельности;
   • мониторинг целевых показателей эффективности бизнес процессов;
   • анализ бизнес процессов с целью выявления и оценки возможностей для улучшения;
   • управление изменениями бизнес процесса.

Бизнес-процесс — это набор действий, преобразующих один или несколько входов в конкретный результат (продукт или услугу), обладающий ценностью для потребителя.

Рисунок «Бизнес-процесс»

Концепция потребителя во взаимодействии функций внутри организации

Ценность в виде проектных спецификаций

Пример: IТ подразделение фармацевтической компании оказывает услуги бизнес подразделениям. Каждая такая услуга предоставляется посредством бизнес процесса внутри IТ подразделения. Связь поставщик – потребитель сервиса показана ниже. Бизнес-процесс создает ценность для потребителя в форме продукции или услуг. Суть BPM заключается в оптимизации того, как эта ценность создается.

Визуализации и пониманию бизнес процесса способствует графическое представление действий в виде прямоугольников, связанных друг с другом в диаграмме с дорожками

Среди артефактов, которые организации часто создают и поддерживают в процессной работе, можно назвать следующие.

• Бизнес контекст: какие собственные способности обеспечивает процесс, и каков вклад бизнес процесса в создание продукции или услуги для внешнего потребителя.
• Процессный контекст: поставщики и входы, результаты и потребители, стартовые и завершающие события, регулирующие положения, используемые ресурсы и целевые показатели эффективности.
• Бизнес транзакции, сопровождающие передачу работы между функциями и ролями внутри организации и между организацией, поставщиками и потребителями.
• Изменения состояний, описывающие преобразование продукции по мере прохождения ее сквозь процесс.
• Бизнес события, происходящие вне и внутри процесса, а также действия и развилки в процессе, которые этими событиями активизируются.
• Декомпозиция, показывающая разбиение процесса на все меньшие и меньшие фрагменты работы от верхнего уровня процесса в целом до нижнего уровня задач.
• Ожидаемые показатели эффективности, детализирующие обязательства перед клиентом по предоставлению продукции или услуг, и показатели эффективности, установленные для процесса и измеряемые, чтобы убедиться, что обязательства перед клиентом выполняются.
• Структура организации и картина того, как различные функции и роли внутри организации компонуются для поддержки исполнения процесса.
• Функциональность информационных систем и то, как эта функциональность задействована в исполнении процесса.

Бизнес-процесс – это совокупность действий, создающих определенную ценность (продукцию или услугу) для потребителя. Это определение содержит как внутренний аспект (набор действий), так и внешний (ценность для потребителя), так что лучше всего контролировать показатели эффективности процесса с обеих точек зрения.
Показатели эффективности, оцениваемые извне или с точки зрения потребителя, принято называть результативностью, они призваны отвечать на вопрос: «Делаем ли мы то, что надо?» Эти показатели должны подтвердить, что мы систематически соответствуем потребностям и ожиданиям заказчика.

Секрет полезности метрик на стадии «Проверка» – правильная архитектура описания процесса на стадии «Планирование». Целевые показатели эффективности процесса определяются ожиданиями потребителя. Эти показатели эффективности самого верхнего уровня, в свою очередь, декомпозируются на нижележащие целевые показатели эффективности, которые могут устанавливаться на функциональном и операционном уровнях. В теории:

• если достигнуты все операционные целевые показатели, то функциональные показатели выдержаны;
• если достигнуты все функциональные показатели, то показатели эффективности процесса самого верхнего уровня выдержаны;
• если достигнуты все показатели эффективности процесса, то потребитель удовлетворен.

Категории бизнес-процессов

Бизнес-процессы можно разделить на три категории:

• Основные процессы – сквозные и, как правило, кросс функциональные процессы, непосредственно создающие ценность для потребителя. Основные процессы также называют ключевыми, так как они представляют собой действия, необходимые с точки зрения выполнения организацией своей миссии. Эти процессы составляют цепочку создания ценности, в которой каждый шаг добавляет ценность к предыдущему, измеряемую вкладом в создание или поставку продукции или сервиса и в конечном счете в создание ценности для потребителя.
• Вспомогательные процессы предназначены для поддержки основных, обычно через управление ресурсами и/или инфраструктурой, необходимых основным процессам. Разница между основными и вспомогательными процессами в том, что вспомогательные процессы непосредственно не создают ценность для потребителя. Примеры вспомогательных процессов обычно относятся к ИТ, финансам, управлению персоналом. Хотя вспомогательные процессы зачастую тесно связаны с функциональными областями (например, процесс выдачи и отзыва разрешения на сетевой доступ), они могут пересекать функциональные границы и зачастую действительно их пересекают.
• Процессы управления предназначены для измерения, мониторинга и контроля бизнес деятельности. Они призваны гарантировать, что основные и вспомогательные процессы спроектированы и исполняются в соответствии с поставленными операционными, финансовыми целями, регуляторными и юридическими ограничениями. Как и вспомогательные, процессы управления непосредственно не добавляют ценности для потребителя, но они необходимы для обеспечения соответствия операций целевым уровням производительности и результативности.

Модель зрелости BPM

Моделирование бизнес-процессов

Цели моделирования процессов

Цель моделирования – разработать такое представление процесса, которое будет описывать его точно и достаточно полно, исходя из поставленной задачи. Глубина детализации и содержание модели определяются тем, чего ожидают от проекта моделирования: для одного проекта может быть достаточно простой диаграммы, в то время как для другого может понадобиться полностью проработанная модель.

Процессные модели – это средства:

• управления процессами организации;
• анализа эффективности процесса;
• описания изменений.

Процессная модель может описывать желаемое состояние бизнеса и определять требования к ресурсам, обеспечивающим эффективное выполнение операций, таким как люди, информация, оборудование, системы, финансы, энергия.

Побудительные причины моделирования процессов:

Распространенные процессные нотации:

BPMN:

Диаграмма с дорожками Брюса Силвера:

Блок-схема:

UML:

IDEF:

Карта потока создания ценности:

Основные принципы моделирования бизнес-процессов

Что означает моделирование бизнес-процессов на практике? Моделирование бизнес-процессов в компании может быть направлено на решение большого числа различных задач:

• Точно определить результат бизнес-процесса и оценить его значение для бизнеса.
• Определить набор действий, составляющих бизнес-процесс. Ясное определение набора задач и действий, которые необходимо выполнить, чрезвычайно важно для детального понимания процесса.
• Определить порядок выполнения действий. Действия в рамках одного бизнес-процесса могут выполняться как последовательно, так и параллельно. Очевидно, что параллельное исполнение, если оно допустимо, позволяет сократить общее время выполнения процесса и, следовательно, повысить его эффективность.
• Произвести разделение зон ответственности: определить, а затем отслеживать, какой сотрудник или подразделение компании несет ответственность за выполнение того или иного действия или процесса в целом.
• Определить ресурсы, потребляемые бизнес-процессом. Точно зная, кто какие ресурсы использует и для каких операций, можно повысить эффективность использования ресурсов посредством планирования и оптимизации.
• Понять суть взаимодействий между участвующими в процессе сотрудниками и подразделениями компании и оценить, а затем повысить эффективность коммуникации между ними.
• Увидеть движение документов в ходе процесса. Бизнес-процессы производят и потребляют различные документы (в бумажной или электронной форме). Важно разобраться, откуда и куда идут документы или информационные потоки, и определить, оптимально ли их движение и действительно ли все они необходимы.
• Определить потенциальные узкие места и возможности для улучшения процесса, которые будут использованы позже для его оптимизации.
• Более эффективно внедрить стандарты качества, например ИСО 9000, и успешно пройти сертификацию.
• Использовать модели бизнес-процессов в качестве руководства для новых сотрудников.
• Эффективно произвести автоматизацию бизнес-процессов в целом или отдельных их шагов, включая автоматизацию взаимодействия с внешней средой - клиентами, поставщиками, партнерами.
• Разобравшись в совокупности бизнес-процессов компании, понять и описать деятельность предприятия в целом.

В свою очередь, основной задачей при моделировании бизнес-процессов компании является описание существующих в ней процессов с целью построения их моделей «как есть». Для этого необходимо собрать всю доступную информацию о процессе, которой в полной мере, как правило, владеют только сотрудники компании, непосредственно задействованные в выполнении процесса. Таким образом, мы приходим к необходимости подробного опроса (интервьюирования) всех задействованных в бизнес-процессе сотрудников. Следует подчеркнуть, что нельзя ограничиваться сведениями о процессе, предоставляемыми руководителем подразделения и менеджерами. Обычно только беседа с сотрудником, непосредственно осуществляющим действия в рамках описываемого бизнес-процесса, дает адекватное представление о том, как функционирует процесс в реальности.

Первый вопрос при построении модели «как есть» касается результата рассматриваемого бизнес-процесса. Случается, что получить четкую формулировку результата бизнес-процесса нелегко, несмотря на всю важность этого понятия для эффективности работы компании.

После определения результата следует разобраться с последовательностью действий, составляющих процесс. Последовательность действий моделируется на разных уровнях абстракции. На самом верхнем уровне показывают только наиболее важные шаги процесса (обычно не более десяти). Затем производится декомпозиция каждого из высокоуровневых шагов (подпроцессов). Глубина декомпозиции определяется сложностью процесса и требуемой степенью детализации. Для того чтобы получить действительно полное представление о бизнес-процессе, надо произвести декомпозицию до атомарных бизнес-функций - хорошо понятных элементарных действий (отдельных операций в ПО или выполняемых человеком), которые нет смысла раскладывать на составляющие.

На основе собранной информации строится модель обычного, или оптимального, выполнения процесса и определяются возможные сценарии его выполнения со сбоями. Различные сбои (исключительные ситуации - исключения) могут нарушать оптимальный ход процесса, поэтому следует указать, каким образом исключения будут «обработаны», то есть какие действия предпринимаются в случае возникновения исключительной ситуации. На рисунке показаны основные шаги при построении модели бизнес-процесса.

Важной частью построения модели бизнес-процесса является исследование аспектов его эффективности. Сюда входят использование ресурсов, время выполнения работ сотрудниками, возможные задержки и простои. Необходимо разработать систему показателей, или метрик, для оценки эффективности процесса. Частично в качестве метрик могут быть взяты используемые в компании KPI (Key Performance Indicator), однако могут потребоваться и дополнительные характеризующие рассматриваемый процесс показатели.

При моделировании определяются бизнес-цели , в достижение которых вносит свой вклад моделируемый процесс. Следует различать понятия бизнес-цели и результата процесса. Каждый бизнес-процесс должен иметь как минимум один результат и быть направлен на достижение хотя бы одной бизнес-цели. Например, результат процесса «Исполнение заказа на подключение абонента» можно определить как «Получение подтверждения подключения от клиента», тогда как бизнес-цели, которые преследуются при выполнении данного процесса, могут включать «Обеспечение минимального времени исполнения заказа» и «Обеспечение минимального процента рекламаций». Для определения целей следует обратиться к бизнес-стратегии компании.

Необходимо выявить события, которые могут прервать ход процесса. В случае прерывания может потребоваться корректно «откатить» (компенсировать) те шаги процесса, которые уже были выполнены. Для этого следует определить логику компенсирующих действий для каждого прерывающего события.

Наконец, следует рассмотреть имеющиеся программные средства, осуществляющие поддержку бизнес-процесса . Это важно, так как программное обеспечение может скрывать некоторые особенности поведения процесса, не в полной мере известные исполняющим отдельные шаги сотрудникам. Собранная на этом этапе информация будет полезна при дальнейшей автоматизации процесса.

Собрав все указанные сведения, можно получить хорошее представление о ходе бизнес-процесса. На этапе моделирования должны быть получены следующие результаты:

• Процессная карта , показывающая связь между различными бизнес-процессами и их взаимодействия. На процессной карте, как правило, каждый бизнес-процесс компании изображен в виде прямоугольника, стрелками показаны связи между ними (например, зависимость одного процесса от другого, или замена одного процесса другим при выполнении некоторого условия), а также представлены различные документы, которые передаются из процесса в процесс или регламентируют их ход (стандарты, инструкции и т.п.).
• Диаграмма ролей , показывающая роли при выполнении процесса и связи между ними. Диаграмма ролей не является иерархической. Она представляет такие связи, как участие в группе, руководство, коммуникацию, замещение одной роли другой и т. д.
• Модель «как есть» каждого рассмотренного бизнес-процесса, детально описывающая процесс и отражающая ход процесса, действия, роли, движение документов, а также точки возможной оптимизации. Такая модель включает в себя:
  • диаграмму окружения процесса , представляющую бизнес-процесс в виде одного действия (то есть не раскрывающую ход процесса), для которого могут быть показаны запускающее процесс событие, необходимые входные данные, результат, роли, показатели эффективности, прерывающие события и компенсирующие процессы, регламентирующие документы, связанные бизнес-цели;
  • высокоуровневую диаграмму процесса , показывающую его крупные шаги (обычно не более десяти) и связанные с ними роли;
  • подробные диаграммы для каждого шага высокоуровневой модели (в зависимости от сложности процесса здесь может использоваться несколько иерархически организованных диаграмм), в деталях показывающие ход процесса, прерывающие события, бизнес-правила, роли и документы;
  • диаграмму обработки исключений , показывающую, какие действия выполняются в случае данной исключительной ситуации и кем, а также куда передается управление после окончания обработки исключения.

• владелец бизнес-процесса и один-два сотрудника того же подразделения компании, помогающих ему;
• специалист по управлению качеством;
• бизнес-аналитик(и);
• представитель ИТ-подразделения;
• внешний консультант (не обязательно).

BPM-Система Платформа для создания и управления бизнес-процессами

Bpm’online studio - это система управления бизнес-процессами (BPMS), которая позволяет автоматизировать различные бизнес-задачи. Bpm’online studio - интуитивный инструмент для внедрения процессного подхода в работу различных подразделений компании и эффективно управлять изменениями в масштабах всего предприятия.
