Ptz камера подключение. IP и Аналоговые Ptz камеры видеонаблюдения. Аналоговые и цифровые модели

Видеокамеры PTZ – это камеры, оборудованные электродвигателем и поворотным механизмом, работающие в системах ip и аналогового видеонаблюдения.

Отличительной чертой популярной камеры PTZ является возможность управления этим механизмом. Об этом информирует аббревиатура PTZ, что можно расшифровать как панорама – наклон – масштабирование. Такая камера управляется удаленно. Оператор, сидя перед монитором, имеет возможность поворачивать камеру на угол до 360 градусов, менять ее наклон, а также производить приближение за счет вариофакального объектива. Такая широкая возможность манипулирования камерой позволяет заменить ею несколько камер, которые имеют статичное положение и передают изображение только с одного видимого обзора.

Как управляется камера PTZ

Действия, направленные на управление камерой PTZ, обеспечивает встроенный в нее электромеханический привод. С его помощью камера способна осуществлять повороты, и изменять угол наклона. В камере имеется встроенный оптический трансфокатор, позволяющий в удаленном режиме управлять фокусным расстоянием объектива. Само манипулирование механизмом возможно осуществить посредством специализированных программ или через интерфейс видеорегистратора. Также имеется возможность управлять камерой посредством специального PTZ пульта. Последнее кстати самое удобное решение, но требует дополнительных затрат.

Очень просто манипулировать камерой PTZ в ручном режиме. В этом случае оператор, сидя за компьютером осуществляет повороты и наклоны с помощью кнопок клавиатуры или джойстиком.

Принцип автоматического маневрирования камерой заключается в ее реагировании на изменение пикселей в зоне действия камеры. То есть, посредством установленной программы, камера реагирует на движение в фокусе слежения. Если зафиксированный объект передвигается, то она поворачивается и отслеживает его движение. Если объект прекращает свое движение, то камера также останавливается. Остановка и возвращение камеры в первоначальное положение происходит тогда, когда зафиксированный объект покидает ее рабочую зону. Программу можно настроить таким образом, что камера не будет реагировать на зоны, где фиксируется регулярное, не представляющее опасность, передвижение. Примером такого постоянного движения может служить вольер для собак.

Еще один бесспорный плюс многих поворотных камер – возможность программировать их на автоматическое патрулирование заданной территории. В этом случае камера в автоматическом режиме отслеживает периметр, двигаясь по запрограммированной траектории. Разные модификации камер позволят программировать от 8 до 200 предустановок.

Имеющаяся функция «автопереворот» позволяет камере автоматически разворачиваться на 360 градусов до достижения ею механического ограничителя. Затем механизм продолжает свой «обход» по запрограммированному периметру.

На видео: Как происходит настройка режима патрулирования ptz камеры.

Дополнительные особенности камеры PTZ

Для аналоговых камер PTZ возможность оптического увеличения объектива может быть до 36х, в цифровых камерах – 22х. Показатель цифрового увеличения достигает по максимуму 18х.

Аналогично фиксированным механизмам видеослежения, поворотные камеры могут иметь датчики, реагирующие на движение, шумовые эффекты и т.д. Поворотные камеры имеют в своем распоряжении функцию день/ночь, которая позволяет автоматом переходить на черно-белое изображение в вечернее и ночное время суток. Помимо этого, камеры, имеющие купольное или сферическое устройство, оборудуются встроенными диодами ИК. Это дает возможность осуществлять подсветку при съемке в ночном режиме.

Модификации поворотных камер

Как статические, так и поворотные камеры, предназначенные для видеослежения, могут отличаться друг от друга своим корпусом. Также они применяются для внутреннего или наружного наблюдения. Камеры PTZ представлены в корпусном, купольном и полусферическом исполнении. Наибольшей популярностью у заказчиков пользуются купольные камеры как наиболее надежные. Сохранность обеспечивается закрытым нахождением камеры под куполом. Рабочий механизм защищен купольным устройством и предохраняет его от механических повреждений и различных негативных природных проявлений при ее непосредственной эксплуатации.

Купольные камеры дают возможность настроить ее зону наблюдения вниз под прямым углом и запрограммировать поворот на 360 градусов. Все такого рода камеры оснащены хорошей ИК подсветкой, установить которую позволяет особенности строения таких моделей.

На фото: Купольная ptz камера для крепления на патолок

Полусферические и купольные поворотные камеры, предназначенные для внешнего наблюдения, надежно защищены от всех неблагоприятных климатических проявлений, так как весь рабочий механизм заключен внутри герметической сферы.

Что касается корпусных камер, то их механизма непосредственно соприкасается с агрессивным воздействием окружающей среды, и корпус не защищает их механизм от неблагоприятного воздействия осадков и других природных проявлений. Поэтому корпусные поворотные камеры в основном используют для внутреннего слежения и в тех помещениях, где отсутствует запыленность или превышенная влажность воздуха.

Виды поворотных камер PTZ

Камеры PTZ, как и все подобные устройства, подразделяются на 2 вида: аналоговые и цифровые.

Среди аналоговых камер PTZ большего внимания достойны камеры . Данные современные устройства обладают простым подключением, высоким разрешением картинки (HD, Full HD), которое сочетаемо с IP устройством видеослежения, что не наблюдается у аналоговых механизмов старого образца. Современная аналоговая камера AHD проста в подключении, которое заключается в передаче видео и аудио-сигнала, а также в манипуляции камерой, которое производится по одному каоксиальному кабелю. Для аналогичных старых камер, для их управления, необходимо проводить дополнительный кабель.

IP поворотные камеры обладают высоким разрешением, к тому же их можно подключить к сети интернет или к серверу-облаку, предназначенному для осуществления наблюдения удаленно. Также это дает возможность управлять камерой из любого места на карте при помощи любого гаджета при наличии интернета. Передачу всех видов сигнала осуществляет один кабель UTP типа 5е.

В качестве примера поворотной IP камеры для уличного наблюдения может служить модель Hikvision DS-2DE7174-A, c матрицей 1,3 MP и максимальным разрешением 1280х720. Wi-Fi позволяет обеспечить беспроводное соединение камеры с роутером и через интернет получить возможность управления устройством через любой гаджет или компьютер. Функция WDR (широкий диапазон) обеспечивает качественное видеjлежение в нестандартных условиях плохой видимости. Считывание информации и управление устройством осуществляется или . Данная камера оборудована датчиком движения, ИК фильтром и подсветкой с дальностью до 10м. Рабочая температурная шкала для камеры расположена в диапазоне от -30 до +50 градусов.

На видео: Работа Ptz камеры Hikvision DS-2DE7174-A

Область использования поворотной камеры PTZ

Поворотный механизм камеры PTZ способен обеспечить контроль всего территориального участка. Данная камера применяется в тех случаях, где необходим общий обзор по кругу территории и в течение нескольких секунд увеличить кадр с местом происшествия. Такими объектами являются магазины, банки, учебные заведения и другие общественные объекты.

Наибольший эффект достигается совместной эксплуатацией статичных и поворотных камер. Статичные камеры производят наблюдение на постоянной основе. В случае возникновения непредвиденной ситуации подключается поворотная камера. Она дает круговой обзор места ЧП и позволяет максимально приблизить объект для определения нестандартной ситуации. Отличным решением такой задачи является программный модуль Trassir Activedom+.

Поворотные камеры могут применяться как для видеослежения внутри помещений, так и на улице. Наружные камеры помещаются в специальный кожух, защищающий их от осадков и агрессивных воздействий окружающей среды, а также от перепадов температур. Некоторые наружные камеры оборудованы системой подогрева, что позволяет им надежно работать даже при очень низких температурах. При выборе камер следует учитывать возможный диапазон отрицательных температур и выбирать соответствующие модели. В основном у камер PTZ рабочая температурная зона находится в приделах от -50 до +60 градусов.

На видео: Совместная работа скоростной камеры совместно со статическими, обще-обзорными.

(начиная с версии 7.3.2) можно поворачивать и масштабировать PTZ-камеру собеседника (в том числе камеру удалённого терминала). В классическом приложении можно было управлять только камерами SIP и H.323 устройств через шлюз сервера.

Как разрешить удалённое управление камерами SIP/H.323-устройств через свой сервер?

Данный раздел предназначен для администраторов TrueConf Server

Разрешение на удалённое управление камерами при SIP и при H.323 соединениях устанавливаются раздельно друг от друга, в разных меню панели управления сервером.

Чтобы включить эту функцию, войдите в раздел нужного вам шлюза (в списке слева выберите пункт Сеть → SIP шлюз или Сеть → H.323 шлюз соответственно). В секции Глобальные настройки включите флажок Включить управление удаленной камерой по Q.922/H.224/H.281 (он называется одинаково в меню настройки SIP-шлюза и H.323-шлюза, однако фактически это два разных флажка, отвечающих за разные разрешения). Не забудьте нажать кнопку Применить чтобы сохранить изменения.

Как регулировать доступ к управлению своей камерой при звонке из TrueConf для Windows

Если абонент участвует в конференции через клиентское приложение TrueConf, то удалённо управлять его камерой можно только если он использует версию клиентского приложения 7.3 или новее.

По умолчанию управление PTZ-камерой абонента, использующего TrueConf для Windows 7.3+, доступно любому другому пользователю по запросу . Это означает, что при попытке перехватить управление камерой перед владельцем камеры возникнет окно, где он должен будет подтвердить, что разрешает это сделать.

В настройках клиентского приложения можно отключить этот механизм – можно запретить посылать запросы (тем самым сделать камеру в принципе недоступной для внешнего управления) или разрешить всем пользователям получать доступ к камере по одному нажатию мыши, без запроса и подтверждения разрешения.

Для этого войдите в меню Настройки → Видео и звук → Управление PTZ-камерой и в самом низу под заголовком Кто может управлять моей камерой выберите один из вариантов: По запросу , Все пользователи или Никто .

Как управлять камерой?

Чтобы начать управление камерой, щёлкните правой кнопкой мыши на видеоокне собеседника и в появившемся меню выберите Показать управление камерой .

Если у собеседника выбран вариант По запросу , то приложение предложит вам послать такой запрос. В новом приложении это делается в виде текстового сообщения, а в классическом в правом верхнем углу видеоокна появляется иконка, по нажатию на которую будет послан запрос.

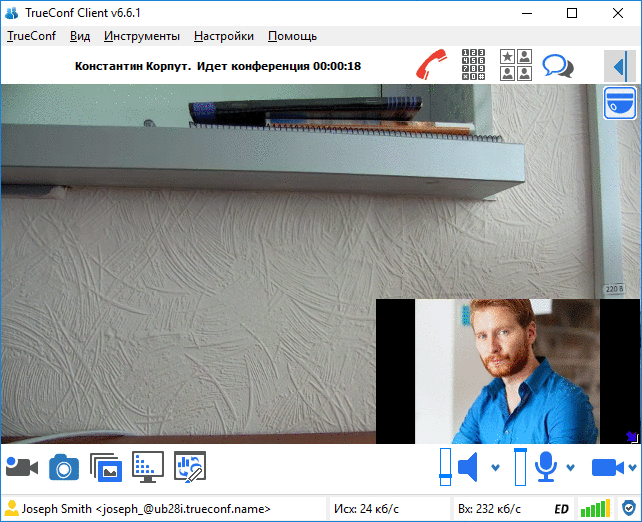

После получения доступа в углу видеоокна появится панель управления камерой.

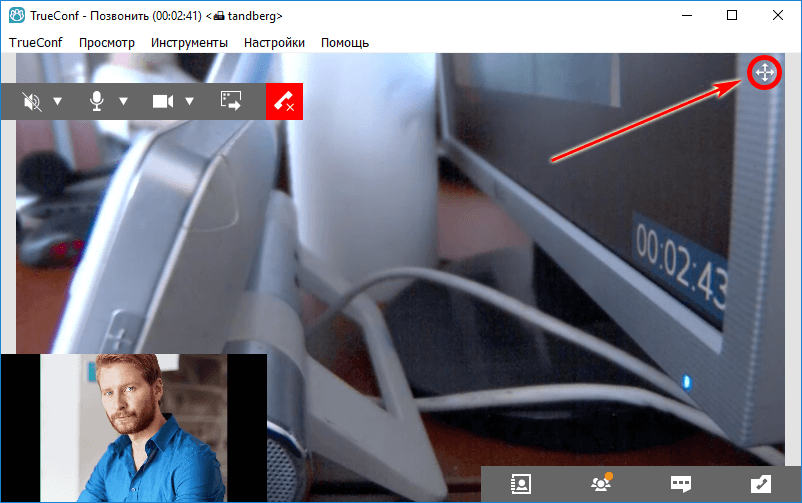

При закрытии панели на её месте в углу появится небольшая иконка из скрещённых стрелок, нажав на которую можно будет вернуть окно

Можно ли управлять камерой собеседников во время групповой конференции?

Да, можно. Но делать это может только .

Как управлять собственной PTZ-камерой из приложения TrueConf для Windows

Если в клиентском приложении (версии 7.3 или новее) у вас выбрана PTZ-камера, то в углу вашего видеоокна появится иконка из скрещённых стрелок, по нажатию на которую откроется панель управления вашей камерой.

И.В. Олейник
Генеральный директор компании DSSL

Данный обзор посвящен способам управления скоростными поворотными интегрированными камерами SpeedDome.

Потребление скоростных поворотных камер серьезно выросло на рынке за последние 10 лет. Сказывается значительное снижение цены на эти устройства, а также рост их технических возможностей: скорости, оптического увеличения, функциональности. Теперь нормальная скорость вращения во время установки "пресета" достигает (часто превышает) 400 градус/с, оптическое увеличение давно перешагнуло 30-кратное значение, а некоторые камеры даже получили возможность следить за объектами в поле своего зрения самостоятельно. Современные цены на "купола" колеблются от 500 до 600 долларов на китайские марки до нескольких тысяч евро за известные японские, американские или европейские бренды. В отличие от отдельных поворотных механизмов, где управление осуществляется своей парой на каждую степень свободы (в основном переменным напряжением 24 или 220 В), в SpeedDome интегрирован приемник телеметрии, что позволяет управлять камерой всего по двум проводам (в случае RS-485; некоторые модели требуют 4 проводов для управления в дуплексном режиме) или по кабелю видеосигнала. Ну а IP-видеокамеры SpeedDome вообще не требуют дополнительных проводов управления, хотя обычно и имеют возможность работать "по старинке".

Контроллеры и клавиатуры

Самый простой и "древний" способ управления Speed Dome-камерой - с помощью клавиатуры, а также отдельного автономного устройства с собственным источником питания. Минимальная по стоимости клавиатура будет управлять поворотом и увеличением только с помощью кнопок и протокола RS-485. Кнопок вполне достаточно, когда нужно только настроить камеры и потом управлять, например, пресетами. Но если оператору необходимо постоянно управлять камерами, пульт будет сильно замедлять его работу. Для таких случаев намного удобней будет пульт, имеющий джойстик, - он позволяет управлять камерой сразу в двух координатах, фокусным расстоянием объектива, а также скоростью поворота одним движением руки. Чем выше стоимость клавиатуры, тем большим количеством дополнительных возможностей (например, управление видео регистраторами, отображение сигналов от видеокамер и регистраторов на встроенном TFT-мониторе) она обладает. Работу с видеорегистраторами ограничивает только то, что они должны быть выпущены той же компанией, что и клавиатура; с управлением видеокамерами таких проблем нет - обычно пульты поддерживают несколько протоколов, а значит, вы сможете управлять камерами от разных производителей. С появлением IP-видеокамер встал ребром вопрос о пультах-контроллерах для них. Конечно, почти все поворотные IP-видеокамеры имеют возможность управления через RS-485, однако тащить дополнительные провода, когда уже есть цифровая сеть с высокой пропускной способностью, бессмысленно. Единственный недостаток Ethernet-сети на медном UTP, являющейся базой для 99% IP-видеосистем, по сравнению с аналоговой - небольшая длина сегмента от устройства до коммутатора (около сотни метров, если не использовать оптику).

Возможности PTZ-камер

Здесь можно говорить о двух вещах. Первое - некоторые видеокамеры обладают встроенными средствами расширенного управления. Настроенная соответствующим образом видеокамера ведет постоянное наблюдение с максимальным углом обзора. Когда встроенный детектор обнаруживает движение, камера приближает данный участок и "ведет" движущийся объект по мере возможности. В момент такого сопровождения, камера "не видит" окружающей обстановки и не может переключиться на другой объект, не вернувшись в исходное положение с минимальным zoom. Конечно, не все камеры обладают даже встроенным детектором движения, не говоря уже об автоматическом сопровождении.

Второе касается только IP-видеокамер. Выше уже говорилось, что IP-камерой Speed Dome можно управлять как с помощью обычного пульта, так и IP-пульта. Однако IP-поворотные камеры в каком-то смысле являются самодостаточными устройствами и "имеют на борту" Web-сервер. Зайдя с любого компьютера через Web-браузер, вы сможете получить изображение c камеры, настроить ее параметры и управлять поворотным механизмом и объективом. Здесь предлагается 2 способа - простой, имитирующий кнопки пульта управления и позволяющий одновременно управлять двумя координатами, и продвинутый, отличающийся у каждого производителя в деталях. Здесь вы управляете поворотом и масштабированием при помощи компьютерной мыши. Начертив прямоугольник в любой части окна камеры, вы заставите ее приблизить данный участок или, приблизив курсор к краю изображения, получите подсказку-стрелку; которой сможете двигать камеру в нужном направлении (у левого края - налево, у правого - направо и так далее).

Управление с помощью DVR non-PC

Управление поворотными камерами уже очень давно является неотъемлемой базовой функцией видеорегистраторов. Только очень дешевые и очень ограниченные функционально DVR могут позволить себе ее отсутствие. Камеры с non-PC DVR управляются в 99% случаев с помощью интерфейса RS-485. Некоторые новые гибридные регистраторы, способные работать как с аналоговыми, так и IP-видеокамерами, могут поддерживать управление по IP. По способу управления все DVR можно разделить на 3 типа: управляющие с помощью клавиатуры видеорегистратора (с передней панели), управляющие только мышью (для регистраторов, где клавиатура отсутствует) и DVR, поддерживающие оба варианта. Первый вариант приемлем только для тех, кто очень редко использует ручное управление поворотными камерами (камеры настроены обходить "пресеты" или "туры" в автоматическом режиме). В большинстве случаев использование передней панели видео рекордера для управления PTZ-камерой - это сущее мучение, так как работать приходится исключительно с кнопками в ограниченном количестве: никаких 3D-джойстиков. Управление мышью также может сильно разнится. Простой вариант -это имитация того же ограниченного набора кнопок с передней панели, он ненамного удобней. Другие видеорегистраторы могут использовать приблизительно тот же механизм, который описан в предыдущем разделе и представлен в основном у IP-видеокамер. Конечно, настраивать все придется с помощью тех же кнопок или экранного меню, но это единственный вариант для всех регистраторов. Итого: мышь - хорошо, клавиатура - не очень. Радует то, что регистраторов, управляемых мышью, становится все больше, но и у последних внутреннее программное обеспечение может сильно различаться.

Способы управления, перечисленные выше, имеют один общий недостаток. Любая Speed Dome-камера имеет 2 скорости управления. Скорость управления в ручном режиме не превышает обычно даже и половины скорости поворота камеры в момент использования пресетов. При этом очевидно, что чем выше скорость такого ручного управления, тем меньше аккуратность, точность позиционирования камеры на интересующем участке или объекте. Здесь можно отметить, что камера используется не на все 100% возможностей, в нее заложенных, и эффективность ее использования могла бы быть выше. С этой задачей призваны справляться новые компьютерные интерфейсы и разработки.

Программное обеспечение (PC-based DVR)

Компьютерные видеорегистраторы всегда опережают по возможностям non-PC. Во-первых, новые технологии, особенно ресурсоемкие и сложные, проще разрабатывать и отлаживать на компьютерах, а во-вторых, конкуренция с DVR на базе встроенных процессоров заставляет тех же разработчиков постоянно добавлять новые функции и возможности, делать свое программное обеспечение более гибким и мощным. Что же нового предлагают нам разработчики программ для видеорегистрации и управления поворотными камерами? Если отбросить вариации, связанные с интерактивностью управления непосредственно на изображении, или имитацией 2D-джой-стика, то отдельно можно выделить 3 категории новинок (интерфейсов). Первая - добавление возможности автоматического управления тем камерам, которые не имеют ее изначально, то есть управление камерой с помощью детектора движения в программном обеспечении. Такие детекторы могут быть более мощными и развитыми, чем встроенные в камеры. Вторая и третья связаны с использованием минимум еще одной видеокамеры (обзорной), поле зрения которой совпадает полностью или частично с поворотной при минимальном значении фокусного расстояния.

Ручное управление

В этом режиме связка обзорной и поворотной камеры дает возможность оператору управлять поворотной камерой одним кликом мыши или, выделив ею прямоугольный участок изображения с обзорной, получить его оптически увеличенным с помощью поворотной. При этом исчезает сразу 2 недостатка интерфейсов, описанных выше, управление производится со скоростью1, максимально доступной для видеокамеры (обычно заявленной как скорость позиционирования по пресетам), и оператор не теряет из поля зрения охраняемую территорию - он видит и всю ситуацию в целом и ее детали с максимальным оптическим увеличением, поэтому может так быстро наводить камеру из одного положения в другое, как не смог бы с помощью традиционных интерфейсов.

Свою роль в скорости управления играет и то, что Speed Dome-камере нет необходимости возвращаться в обзорное положение для того, чтобы выбрать новый объект, а это, как было уже отмечено, самая медленная часть позиционирования. Когда камера позиционируется без сильных изменений масштаба изображения (почти не используя zoom), скорость значительно возрастает.

Автоматическое управление

Здесь подразумевается та же связка обзорной и поворотной камеры. Детектор движения анализирует изображение с обзорной камеры и подает команды для поворотной - теперь управление происходит полностью в автоматическом режиме. Подобного рода системы появились уже много лет назад, правда, тогда они работали по пресетам - каждому квадрату изображения обзорной камеры назначалась своя позиция, а как мы помним, Speed Dome может иметь до 256 пресетов. Однако теперь разработчики используют возможности не только современных детекторов, но и видеокамер. Детекторы достаточно "умны", чтобы передавать не просто координаты объекта, но и вектор его движения, так как пока камера будет поворачиваться к объекту, он может уже сместиться. А камеры имеют возможность не только работать по пресетам, но и выполнять прямые команды на установку по определенным координатам; они также обладают достаточной скоростью. Нужно лишь заметить, что не все Speed Dome-камеры даже из среднего ценового диапазона будут эти функции поддерживать. Не стоит рассчитывать, что китайский noname окажется таким же быстрым и будет иметь полностью реализованный протокол, тем более заимствованный. Если в поле зрения обзорной камеры появится несколько объектов, поворотная будет переключаться между ними, следя за каждым в течение установленного времени. Сегодня некоторые разработчики поставляют системы, где возможны и одновременное управление несколькими Speed Dome-камерами, и практически неограниченные комбинации обзорных и поворотных камер, когда вы можете иметь живую картину происходящего на 360° вокруг, одновременно обеспечивая высокое разрешение и детализацию движущихся объектов. Казалось бы, с ростом разрешения, когда уже встречаются цифровые видеокамеры на 5, 8 Мпкс и более, надобность в таком решении не так уж высока. Но оптический zoom пока сложно заменить, а связка обзорной и поворотной видеокамер с использованием, например, 35-кратного увеличения дает эквивалент разрешения системы более чем на 300 Мпкс - достигнуть такого же результата цифровые камеры смогут нескоро. Опять же использование мегапиксельных обзорных и поворотных камер всегда будет подвигать этот барьер вперед. Конечно, данная система имеет и недостатки. Во-первых, как было сказано, не все поворотные камеры совместимы, и не все они являются достаточно быстрыми для слежения за объектами, движущимися с большой угловой скоростью. Во-вторых, система увеличивается в цене (впрочем, плата того стоит - как и любое увеличение функциональности, повышающее безопасность объекта или вашего предприятия). В-третьих, система требует калибровки - задание соответствия координат обзорной и поворотной камер (хотя здесь есть положительные сдвиги - для некоторых камер требуется задать всего 9 точек привязки координат, а остальные система рассчитает сама).

Можно отметить, в каком направлении стоит ожидать развития технологии ручного и автоматического управления:

• переход на мегапиксельные обзорные и поворотные камеры и стремление к более высокому разрешению;
• построение панорамных изображений, составленных из картинок, получаемых от множества обзорных видеокамер, куда вписаны также изображения поворотных. Таким образом, создается единая интерактивная сцена объекта или его участка. Однако она будет неполноценной без возможности в таком же виде воспроизводить архив (хотя это может быть серьезной нагрузкой на сервер);
• улучшение характеристик детекторов движения. Новые технологии трассирования, распознавания сцен и объектов, улучшение качества трассирования в ночных условиях.

Конечно, не стоит уповать полностью на возможности детекторов. Не стоит экономить на видеокамерах, рассчитывая, что детектор справится и с шумами, и с изображением низкого разрешения. Общее правило для любой системы безопасности - система будет настолько плоха, насколько плох самый мелкий ее компонент. Дешевый объектив, поставленный на дорогую камеру, кабель с низкокачественным разъемом или любой другой компонент могут свести все ваши затраты на нет.

Глоссарий

Speed Dome - скоростная купольная поворотная камера. Скоростная по сравнению с обычными поворотными механизмами. Купольная, так как более 90% таких камер имеют исполнение в виде цилиндра с куполообразным оптически прозрачным кожухом, защищающим оптику и механизм от пыли и влаги. Speed Dome-камеры называют еще и интегрированными, подразумевая, что в один корпус собраны все необходимые компоненты: собственно видеокамера, оптика, двухкоординатный механизм и приемник телеметрии.

Preset - способность Speed Dome с максимально доступной скоростью устанавливаться в заранее запрограммированное положение. Различные модификации могут запоминать от 32 до 256 пресетов.

Туры (Tour, или Touring) - способность PTZ-ви-деокамеры выполнять ряд команд, например последовательность пресетов. Расширенный вариант предполагает запоминание камерой ваших действий с последующим циклическим исполнением. Протокол - набор команд для управления поворотными камерами, использующими приемник телеметрии. Обычно крупные производители используют свой собственный протокол, однако обязательно интегрируют еще и дополнительные типа Pelco, ставшего стандартом де-факто в связи с открытостью политики производителя. Небольшие производители используют только подобные открытые протоколы и реализуют (в зависимости от своей лени или возможностей камеры) только часть команд. PTZ - сокращение от английского Pan, Tilt и Zoom, соответственно вращение по горизонтали, вертикали и управление объективом. PTZ-ка-мера - соответственно интегрированная камера с поворотным механизмом и zoom-объективом.

До недавнего времени в системах видеонаблюдения использовались преимущественно камеры с фиксированным углом, полем зрения, и фокусным расстоянием. Недостатком такого способа является необходимость использования большого количества камер видеонаблюдения, наличие мертвых зон и невозможность получения отчетливой картинки нарушителя на различной дистанции от камеры.

Решением этих проблем стала разработка устройств позволяющих осуществлять дистанционное управление ключевыми функциями камеры видеонаблюдения.

Область применения PTZ камер довольно узка в связи с их высокой стоимостью. Наиболее эффективно их использование на объектах значительной площади со сложной конфигурацией, которые имеют несколько контролируемых зон. В этом случае использование одной поворотной видеокамеры может заменить несколько обычных – фиксированных и будет материально оправдано.

В случае интеграции видеонаблюдения в охранную систему такие видеокамеры могут использоваться для проверки тревоги и локализации нарушителя. Современные системы аналитического управления дают возможность применять поворотные камеры видеонаблюдения для осуществления активного слежения за нарушителем – ведут объект в зоне ответственности.

ОСНОВНЫЕ ТИПЫ ИСПОЛНИТЕЛЬНЫХ УСТРОЙСТВ

PTZ – (Pan Tilt Zoom).

Электронно-механическое устройство, которое выполняет функции наклона, вращения и изменения фокусного расстояния. На данный момент существует два типа PTZ устройств:

1. Отдельное изделие, к которому крепится кожух для размещения корпусной камеры видеонаблюдения.
2. Привод, как часть механизма интегрированного в купольную видеокамеру.

Варифокальные объективы с трансфокатором.

Объективы с подвижной системой линз, которые взаимосвязано перемещаются друг относительно друга таким образом, чтобы при динамическом изменении расстояния до объекта или масштаба, картинка всегда оказывалась в фокусе. Внешнее управление можно осуществлять над механизированным трансфокатором. Дистанционное изменение фокусного расстояния позволит дежурному оперативно приблизить объект для рассмотрения отдельных деталей.

Наиболее эффективными, но и дорогостоящими моделями, являются устройства, у которых есть возможность предустановки положения. Максимального эффекта видеокамеры с такими объективами достигают в сочетании с поворотными устройствами.

УПРАВЛЕНИЕ КАМЕРАМИ PTZ

УПРАВЛЕНИЕ КАМЕРАМИ ВИДЕОНАБЛЮДЕНИЯ ЧЕРЕЗ ИНТЕРНЕТ

С распространением цифровых IP – камер видеонаблюдения, передающих информацию непосредственно по локальной сети Ethernet/WiFi без прокладки специальных коммуникаций, стал актуальным вопрос управления видеокамерами через различные внешние устройства и сеть интернет.

Передача видео и команд управления осуществленная по кабелям общего пользования и, тем более, по радиоканалам имеет недостаточную защищенность, несмотря на распространение различных алгоритмов шифрования. Поэтому такие системы видеонаблюдения получили широкое распространение в частных домах и небольших компаниях. Зачастую они интегрированы в системы безопасности и тревожной сигнализации.

Наиболее простые (бесплатные и условно бесплатные) программы предлагают ограниченный набор функций:

• включение/выключение записи;
• просмотр изображения в режиме On-Line или из архива;
• поиск изображения по нескольким параметрам;
• управление поворотом PTZ модуля.

В большинстве случаев для управления применяется WEB-интерфейс с различной степенью автоматизации поиска и настройки камер в сети интернет.

Существует два источника программного обеспечения, которое используется для удаленного управления камерами видеонаблюдения через Интернет.

Первый – ПО, поставляемое компаниями производителями оборудования для видеонаблюдения. Как правило, такое ПО совместимо исключительно с камерами собственного производства. Второй источник – бизнес приложения и их бесплатные версии, которые предлагают широкий выбор функций, в том числе и аналитических и совместимы с большинством популярных брендов.

К таким программам относятся:

• NetStation от компании Армо Системс;
• CMS от компании VidStar;
• Интеллект от компании iTV.

Достаточно установить такое ПО себе на компьютер и к услугам оператора будет довольно внушительный набор функций с возможностью автоматизации множества процессов управления PTZ видеокамерами:

• патрулирование;
• выбор цели для слежения;
• расстановка приоритетов и детализации;
• автоматический выбор и активация PTZ камеры видеонаблюдения для ведения цели через несколько зон ответственности.

Так же было разработано много программных модулей для мобильных устройств: смартфонов планшетов и т.п. Их функционал направлен на просмотр изображения и управление PTZ видеокамерами в режиме реального времени. К примеру, программа «Линия 7.0», которая выпускается в различных версиях для наиболее популярных операционных систем: iOS, Android, Windows Phone и Windows Mobile.

УПРАВЛЕНИЕ КАМЕРАМИ ЧЕРЕЗ ОБЛАЧНЫЙ ИНТЕРФЕЙС

Облачные сервисы видеонаблюдения VSaaS являются одной из наиболее перспективных тенденций в видеонаблюдении и удаленном управлении камерами. Обычно облачные сервисы предлагают только возможность удаленного просмотра без функций аналитики и управления. Но известные производители видеокамер по мере выпуска новой продукции включают в функционал и возможность удаленного управления.

Услуги облачного сервиса предлагают такие компании как:

Axis и ее облачный ресурс Axis AVHS;

DSSL – Trassir Cloud;

Отечественные компании - Саттелит Инновация;

Мобильный оператор – Мегафон и т.п.

Таким образом, удаленное управление разнообразными функциями и исполнительными PTZ устройствами видеокамер можно реализовать различными способами, как с привлечением больших средств и специалистов, так и самостоятельно с минимальным бюджетом. Несомненно одно, удаленное управление существенно повысит эффективность системы видеонаблюдения на объекте.

© 2010-2020 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

20.03.2018

Магазин по видеонаблюдению Дальневосточные телекоммуникации.

Хочет заинтересовать Вас свежими новостями.

О современн ых системах видео наблюдения и об их настройке . (для чайников))

Одним из функции является возможность управления PTZ камерами. (смотрите цены)

К сегодняшнему дню, многие покупатели поворотных AHD камер, сталкиваются с проблемой.

Ваш регистратор является многофункционалным устройством.

Одним из функции является возможность управления PTZ камерами.

Как подключить и настроить AHD поворотную PTZ камеру через аналоговый DVR видеорегистратор? Для сравнения надо учесть то, что IP поворотная PTZ камера, не требует дополнительной настройки. AHD PTZ камера подключается по RS 485 интерфейсу, а это накладывает определенные трудности.

По этому сегодняшний скетч будет посвящен ответу на этот вопрос.
AHD поворотная PTZ камера при подключении к DVR регистратору требует настройку согласно инструкции к камере.

Поскольку PTZ камер очень много, то универсальную инструкцию дать никто не может.
Но несмотря на эту проблему, мы можем подсказать, на что Вам надо обратить внимание в вашей инструкции, чтобы быстро настроить камеру.
С учетом того что все подключено, а именно PTZ камера показывает изображение на видеорегистраторе, и подключена к разъему RS 485 A/B.
Можно начать ручную настройку DVR регистратора. Заходим в меню видео регистратора, Настройки и нажимаем PTZ.

Д алее подстраиваем настройки управления так, как говорит инструкция вашей PTZ камеры.
Обратите внимание на то, какие пункты требует выставить видеорегистратор.
Ваша инструкция располагает данными для заполнения.
Необходимо выбрать протокол, скорость передачи Бод - Бит рейд.
В случаи потери данных за счет плохой изоляции или наводок скорость бит рейда можно понизить.
Бит дата всегда 8. Стоп бит 1. Четность нет. Все остальное меняется в зависимо от Вашей инструкции.
Будьте внимательны. При нарушении одного из пунктов, регистратор не позволит управлять поворотной PTZ камерой.

Если Вы все выставили правильно, то прошу пройти на канал который ее транслирует. И начать управление PTZ камерой.

Если в Вашей системе видеонаблюдения имеется более одной PTZ камеры, то во избежание синхронных действий нескольких камер. Поскольку порт A/В один.
Требуется поменять номер в настройках самой камеры. Чтобы он не совпадал с другой PTZ камерой.
Некоторые PTZ камеры оборудованы внешним переключением своего канала. Например.

Зная все эти нюансы, Вам не составит труда настроить PTZ - поворотную камеру на свой DVR регистратор.
На этом все. Пользуйтесь системой видеонаблюдения с радостью.
Всегда рады помочь старым и новым клиентам.

Следующею статью мы посветим настройкой круиз контроля и детектора движения у PTZ камер.
