Проект производства работ (ППР, ППРк) - документация, в которой детально прорабатываются вопросы рациональной технологии и организации строительства конкретного объекта данной строительной площадки.

Проведение СМР без утвержденных ПОС и ППР российскими нормами запрещается, а все отклонения от ПОС и ППР должны согласовываться с организациями, разработавшими и утвердившими их.

Любое организованное строительство невозможно без строительной документации, включающей в себя, в частности, разработку таких документов, как ПОС (проект организации строительства) и ПОД (проект организации движения), ППР (проект производства работ), которые помогают обеспечить правильную организацию строительства зданий и сооружений и безопасность людей и автотранспорта при проведении строительных работ, а также влияет на повышение качества строительных работ.

В связи с возросшей сложностью строительно-монтажных работ возникла необходимость в тщательной проработке технических и технологических решений, принимаемых при производстве работ. Для решения всех этих вопросов необходима качественно разработанная технология производства работ, а именно ППР (проект производства работ). Проект производства работ – это основной документ с перечнем технологических правил, требований к охране труда и экологической безопасности, согласно которому организуются работы, определяются оптимальные сроки строительства, необходимые ресурсы, а также прорабатываются возможные риски.

В системе организационно-технологической подготовки строительных работ проект производства работ ППР является основным документом. Состав и содержание ППР должны соответствовать СНиП 12-01-2004 "Организация строительства" и СП 12-136-2002 (п. 4).

Проекты производства работ (ППР) на строительство новых, расширение и реконструкцию предприятий, зданий или сооружений разрабатываются генеральными подрядными строительно-монтажными организациями. На отдельные виды общестроительных, монтажных и специальных строительных работ проекты производства работ разрабатываются организациями, выполняющими эти работы. Проекты производства работ по заказу генеральной подрядной или субподрядной строительно-монтажной организации могут разрабатываться проектными, проектно-конструкторскими организациями, а также проектно-технологическими трестами (институтами): Оргтехстрой (Оргстрой).

Согласно действующей нормативной документации Проекты Производства Работ, в обязательном порядке изготавливается на грузоподъемные механизмы, а так же на виды работ, допускающих возникновение опасного производственного фактора.

МДС 81-33.2004 Перечень статей затрат накладных расходов в строительстве

III. Расходы на организацию работ на строительных площадках

8. Расходы по проектированию производства работ . По этой статье учитываются расходы на оплату труда (с отчислениями на ЕСН от расходов на оплату труда) работников проектно-сметных групп и групп проектирования производства работ и привязки типовых временных зданий и сооружений, находящихся при строительных трестах (фирмах) или непосредственно при строительных (специализированных) структурных подразделениях, прочие расходы по содержанию этих групп, оплата услуг проектных организаций и трестов по составлению проектов производства работ и оказанию технической помощи.

Согласно документам, утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 10 мая 2007г. №317 - установка кранов и иных грузоподъемных машин, организация и выполнение строительных или монтажных работ с их применением регламентируются разработанным для этих целей проектами производства работ кранами (ППРк).

ППРк и технологические карты на строительно-монтажные и погрузочно-разгрузочные работы с использованием грузоподъемных машин должны разрабатываться специалистами, имеющими опыт работы в разработке проекта производства работ кранами (ппрк), в строительстве, а также прошедшими подготовку и аттестованными в области промышленной безопасности опасных производственных объектов в порядке, установленном органами Ростехнадзора. Проекты с применением грузоподъемных машин согласовываются с владельцами этих машин и, в соответствии с Федеральным Законом «О промышленной безопасности опасных производственных объектов» (№ 116-ФЗ), обязательно проходят экспертизу промышленной безопасности в специальных экспертных центрах.

Главными частями ПОС и ППР являются стройгенплан и календарный план, на основе которых составляются всевозможные ведомости, графики потребления различных ресурсов.

Проект производства работ состоит из трех документов - стройгенплан, календарный план производства работ и пояснительная записка.

Стройгенплан (строительный генеральный план) – второй по значимости документ ППР. Тщательная его подготовка позволяет снизить до разумных пределов издержки по организации строительной площадки и, одновременно, создать безопасные условия для производительной работы. Он устанавливает: границы строительной площадки, расположение постоянных, строящихся и временных зданий и сооружений, действующих, вновь прокладываемых и временных подземных, надземных и воздушных сетей и инженерных коммуникаций, постоянных и временных дорог, места установки строительных и грузоподъемных машин с указанием путей их перемещения, источники и средства энергоснабжения и водоснабжения строительной площадки, места складирования материалов и конструкций, площадки укрупнительной сборки и др. Проектируя стройгенплан, наши специалисты рассматривают различные варианты организации строительной площадки, из которых выбирается наиболее оптимальный.

Календарный план производства работ , безусловно, является ключевым документом ППР. От качества его разработки в значительной мере зависит успех реализации проекта. Календарный план представляет собой модель строительного производства, в которой устанавливают рациональную последовательность, очередность и сроки выполнения работ на объекте.

Пояснительная записка – важным элементом ППР является пояснительная записка. В ней дается характеристика условий и сложностей строительства, указываются мероприятия по охране труда, по защите окружающей среды, обосновываются размеры складских площадей, число и размеры вспомогательных временных сооружений и помещений, расчеты сетей временных инженерных коммуникаций, выбор машин и механизмов, т.е. обоснование всех решений, принятых в графической части. В пояснительной записке приводятся технико-экономические показатели строительства (в ПОС - по всему комплексу объектов, в ППР - одному конкретному объекту).

Иногда при больших объемах работ ППРы составляются не на объект, а на какой-либо вид работ, например, на земляные работы, на монтаж сборных железобетонных конструкций, на кровельные работы и т.д. Подобные проекты широко применялись при строительстве таких заводов как ВАЗ, КАМАЗ. Ранее такие документы обычно назывались проектами организации работ (ПОР), но в действующих нормах (СНиП 12-01-2004 взамен СНиП 3.01.01-85) они именуются также ППР с оговоркой, что это проекты производства конкретных работ.

Технологические вопросы ППР

В ППР должны содержаться технологические карты (схемы) на выполнение наиболее крупных, сложных или новых видов работ.

Технологическая карта (ТК) - это документ, в котором излагаются наиболее рациональные способы и последовательность выполнения рассматриваемого вида работ, организация труда, необходимые ресурсы, калькуляция трудовых затрат. Технологические карты обычно включают текстовой и графический материал, в том числе схемы рабочих мест с указанием фронта работ, границ участков, на которые делится объект (захватки, делянки), места расположения стационарных машин или пути движения и стоянки передвижных машин. Примерами работ, на которые необходимы технологические карты, могут быть земляные работы, выполняемые в больших объемах, в гидромелиоративном, гидротехническом, промышленном, иногда в жилищном (при больших подвалах) строительстве; бетонные работы - при бетонировании тела плотины, постаментов под оборудование, при сооружении стен в грунте, глубоких опор. Они необходимы при использовании бетононасосов, инъекционного оборудования и т.д. ТК могут быть трех видов:

• типовыми без привязки к конкретным объектам
• типовыми с привязкой к типовым объектам (в настоящее время их роль уменьшилась в связи с резким уменьшением применения типовых проектов)
• индивидуальными с привязкой к конкретному проекту

ППР может так же содержать карты трудовых процессов (КТП). КТП имеет примерно те же цели, что и ТК, но по сравнению с ТК и КТП охватывают меньшее число операций и представляет средство более детальной проработки действий строителей. КТП включают три раздела:

• общие сведения о данном виде работы
• организация труда и рабочего места
• приемы труда

Например, при возведении свайного фундамента карта трудового процесса может охватывать только забивку свай или только срезку голов этих свай, только монтаж оголовника (при безростверковом варианте) и т.д., в то время как ТК охватывала бы возведение всего свайного фундамента. Для выполнения какого-либо конструктивного элемента здания или сооружения обычно используется комплект карт трудовых процессов. КТП чаще всего делаются типовыми без привязки к конкретному объекту.

В состав проекта производства работ входит:

• Календарный план производства работ;
• Cтроительный генеральный план;
• Графики поступления на объект строительных конструкций, изделий, материалов и оборудования;
• Графики движения рабочих кадров по объекту;
• Технологические карты;
• Решения по производству геодезических работ;
• Решения по технике безопасности;
• Перечни технологического инвентаря и монтажной оснастки, а также схемы строповки грузов;
• Пояснительная записка, содержащая:

Обоснование решений по производству работ, в том числе выполняемых в зимнее время;

Потребность в энергетических ресурсах и решения по ее покрытию;

Перечень мобильных (инвентарных) зданий и сооружений и устройств с расчетом потребности и обоснованием условий привязки их к участкам строительной площадки;

Мероприятия, направленные на обеспечение сохранности и исключение хищения материалов, изделий, конструкций и оборудования на строительной площадке, в зданиях и сооружениях;

Мероприятия по защите действующих зданий и сооружений от повреждений, а также природоохранные мероприятия.

Строительные генеральные планы

Строительный генеральный план (стройгенплан) - это, план участка строительства, на котором показано расположение строящихся объектов, расстановки монтажных м грузе подъемных механизмов, а также всех прочих объектов строительного хозяйства. К таковым относятся склады строительных материалов и конструкций, бетонные: и растворные узлы, временные дороги, временные помещения административного, санитарно-гигиенического, культурно-бытового назначения, сети временного водоснабжения, энергоснабжения, связи и т.д. В зависимости от охватываемой площади и степени детализации строительные генеральные планы могут быть объектным (в ППР) или общеплощадочным (в ПОС). При этом для крупных строек, особенно водохозяйственных, кроме стройгенпланов, в ПОС составляется ситуационный план, характеризующий строительно-хозяйственные условия района.

На ситуационном плане указываются, кроме места расположения строительства, существующие предприятия стройиндустрии - карьеры по добыче песка, гравия, заводы по изготовлению железобетонных, конструкций, кирпича, металлоконструкции; автомобильные и железные дороги; водные пути сообщения; линии электропередачи и проч. При строительстве оросительных и осушительных систем дополнительно указывается границы и площадь орошаемых и осушаемых систем территории с указанием очередности их ввода, границы строительных и эксплуатационных участков. При строительстве гидроузлов указываются границы отвода и затопления территорий, обводные каналы, мосты.

При проектировании организации строительства стремятся максимально использовать для нужд стройки существующие объекты хозяйственной деятельности - предприятия стройиндустрии, энергоснабжения, здания и т.д. Только при отсутствии таких объектов или недостаточной их мощности проектируются временные сооружения аналогичного назначения.

Общеплощадочиый стройгенплан охватывает только строительную площадку, но включает все ее объекты. Он состоит из графической части и пояснительной записки, где обосновываются решения графической части. Графическая часть обычно включает:

• собственно план стройплощадки
• эксплуатацию объектов плана (временных и постоянных)
• условные обозначения
• фрагменты плана (технологические схемы)
• текнико-экономические показатели
• примечания

Масштаб обще площадочного строительства обычно принимается равным 1:1000, 1:2000 или 1:5000.

Составление общеплощадочного стройгенплана обычно начинают с размещения дорог для внгутрипостроечного транспорта и параллельно с этим выбирают места для обще площадочных складов и механизированных установок. После этого размещаются все основные объекты строительного хозяйства. Последними, обычно проектируются временные сети водопровода, электроснабжения, теплоснабжения и др.

При проектировании объектов строительного хозяйства обычно руководствуются результатами расчета потребности в этих объектах и специальными правилами их размещения. Например, расстояния от бытовых помещений до пунктов питания не должно быть более 300...600 м (в зависимости от длительности перерыва), до санитарно-бытовых помещений - не более 200 м, до места производства работ - не менее 50 м. Противопожарные разрывы между временными помещениями должны быть 10..,20 м (в зависимости от степени огнестойкости), между складами - 10...40 м.

Расчеты потребности в различных ресурсах, объектах строительного хозяйства приводятся в пояснительной записке. Для общеплощадочного сгройгенпланл они обычно приближенны, т.е. основываются на укрупненных нормах на 1 млн. руб. СМР. На общеплощадочных стройгенпланах гидротехнических и водохозяйственных объектов обязательно показываются сооружения и устройства для обеспечения пропуска расходов воды в строительный период ("строительных расходов"), разбивка очередности работ по возведению узла или комплекса гидротехнических сооружений.

При одностадийном проектировании, связанном обычно с небольшими стройками, общеплощадочнный стройгенплан не составляется.

Объектные стройгенпланы разрабатываются обычно отдельно на каждый объект, показанный на общеплощадочном стройгенгглане. При этом такие стройгенплапы могут составляться раздельно на каждый этап работ - для подготовительного периода, для нулевого цикла, для возведения надземной части. Графическая часть объектного стройгенллана содержит те же элементы, что и оощеплощадочного, но все вопросы прорабатываются более детально. Масштаб обычно принимается 1:500, 1:100, 1:200. Размещение объектов строительного хозяйства производится, как и при составлении общеплощадочного стройгенплана, согласно расчетам и установившимся правилам. Однако в этом случае расчеты делаются не приближенно на 1 млн. руб., а на основе натуральных объемов работ, и норм расхода ресурсов на конкретного потребителя.

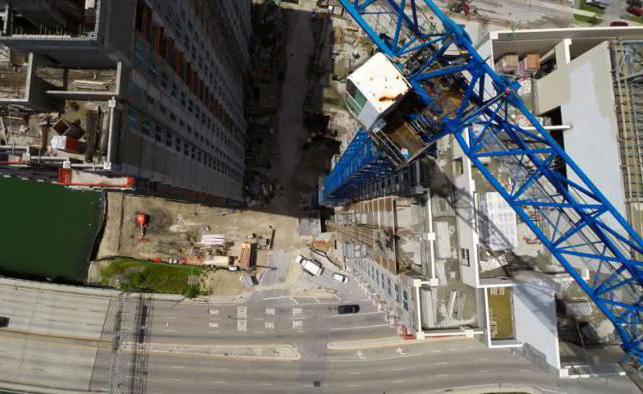

Составление объектного стройгенплана обычно начинают с выбора грузоподъемных (монтажных) машин и механизмов, рационального их размещения. На основании этого устанавливаются места складирования сборных конструкций, стройматериалов, размещаются внутриобъектные дороги. После этого размещаются все остальные элементы строительного хозяйства. Перечень, всех сведений, которые должен содержать объектный стройгенплан., приведен в СНиП 3.01.01-85.

Примерный порядок составления объектного стройгенплана

Графическую часть проектирования стройгенплана рекомендуется выполнять в пять этапов.

Первым этапом может быть нанесение строящегося объекта (головного сооружения) и существующих сооружений (существующие линии электропередачи, водопровода, канализации, теплоснабжения) в масштабе 1:500.

Вторым этапом может быть выбор мест стоянок и пути движения монтажного механизма. Такой выбор может согласовываться с техническими характеристиками монтажного механизма размерами и конфигурацией строящегося объекта. На строй генплане необходимо схематически показать монтажный механизм (на одной из стоянок), его рабочую зону. Рабочий зоной крана называется пространство, находящееся в пределах линии, описываемой крюком этого крана. Следует пунктиром показать монтажную зону. Монтажной зоной называется пространство, где возможно подаваемых краном грузов и конструкций при их монтаже. Монтажная зона определяется наружными контурами здания плюс 7 м при высоте здания до 20 м и 10 м – при высоте 20... 100 м. В монтажной зоне можно размещать только сам монтажный кран и выполнять раскладку монтируемых конструкций. Складировать материалы здесь нельзя.

Опасной зоной крана называется пространство в пределах возможного перемещения и следовательно падения грузов.

• На строительной площадке должно бить, как минимум два въезда независимо от схемы движения транспорта и расположения мест складирования стройматериалов и конструкций.
• Ширина временных дорог при двухстороннем движении должна быть б...8м, при одностороннем 3...4 м.
• Трасса дороги должна располагаться поближе к рабочим зонам крана и намеченных его стоянках, но по возможности не попадать в его опасную зону, на стройгенплане, как отмечалось выше, следует заштриховать.
• Радиус td width= Календарный план производства работTahomaзакругления внутриплощадочных дорог принимается в зависимости от вида транспортных средств и габаритов переносимых конструкцией в пределах 12...30 м. При диаметре 12 м ширина дорога в районе поворота не должна быть менее 5 м.
• Дороги целесообразно делать кольцевыми, а при необходимости тупиков следует предусматривать площадки для разворота машин (не менее 12 м).
• Минимальное расстояние между дорогой и забором 2.0 м, между дорогой и складской площадкой 0,5... 1 м, дорогой и подкрановыми путями (если применяются башенные или козловые краны) - 6,5...12,5 м.

Четвертым этапом на стройгенплане размещаются складские площади (открытые, навесы, закрытые). Если для разгрузки материалов и изделии не используется дополнительный кран, то все открытые склады должны размещаться в рабочей зоне основного (монтажного) крана, а полузакрытые (навесы) я и закрытые - у границы этой зоны.

Между дорогой и складами при одностороннем движении рекомендуется предусматривать площадки шириной не менее 3 м для стоянки транспорта под разгрузкой.

Пятым этапом размещаются временные административно-хозяйственные и санитарно-бытовые помещения. Их количество и размеры должны соответствовать результатам производственных расчетов.

Бытовые помещения желательно размещать вблизи входов на строительную площадку. Запрещается их располагать в опасной зоне кранов. Все временные помещения должны размещаться с соблюдением противопожарных разрывов - не менее 5 м.

Шестым этапам может быть размещение в плане сетей временных инженерных коммуникаций - водопровода, канализации, электроснабжения, теплоснабжения. В зависимости от назначения каждого временного помещения предусматривается подключение к нему тех или иных коммуникаций. Наружное освещение обычаю устраивается на деревянных опорах через 30-40м по периметру строительной площадки.

Строительная площадка ограждается по периметру временным или постоянным ограждением. Это ограждение должно быть удалено не менее, чем на 2м от временных здании, складов, проезжей части дороги.

Расположение всех объектов строительного хозяйства должно обеспечивать наибольшее удобство производства работ и наименьшие материальные затраты. Протяженность коммуникаций, дорог, площадь складов, санитарно-бытовых и хозяйственно- административных помещений и сама площадь стройплощадки должны быть минимальными, но достаточно удовлетворять всем эксплуатационным требованиям.

Технико–экономические показатели стройгенплана и строительства в целом

По общеплощадочному и по объектному стройгенпланам определяются технико-экономические показатели. Они могут включать:

• стоимость объектов строительного хозяйства в процентах к общей стоимости строительства
• продолжительность работ по организации (развертыванию) строительства хозяйства
• протяженность, и стоимость дорог, сетей коммуникаций на 1 га застройки
• коэффициенты застройки, использования площади и т.д.

Коэффициент застройки определяется отношением площади застройки ко всей площади стройплощадки. Коэффициент использования площади - это отношение площади всех временных помещений, открытых складов, навесов, дорог, строящегося здания с монтажной зоной к общей площади стройплощадки.

В целом задача составителя стройгенплана состоит В обеспечении наибольших удобств для строителей при возможно меньших затратах на строительное хозяйство, возможно меньшем потреблении ресурсов.

Кроме показателей по стройгенплану, в общей пояснительной записке в ПОС и ППР должны приводиться показатели по строительным работам в целом. Они регламентируются СНиПом и для ПОС включают один обязательный показатель - общую продолжительность строительства, в том числе подготовительного периода, и два рекомендуемых - максимальную численность работающих и общие затраты труда, на выполнение СМР.

Для ППР установлены только рекомендуемые показатели: объемы и продолжительность СМР, их себестоимость по сравнению со сметной, уровень механизации и затраты труда на 1 м3 объема и 1 м2 площади здания, на единицу физических объемов работ или какой-либо другой удобный показатель производительности труда.

Справочная литература

• СНиП 12-01-2004 «Организация строительства»;
• СНИП 12-03-2001 «Безопасность труда в строительстве. Часть 1.»;
• СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2.»;
• СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты»;
• СНиП 3.03.01-87 «Несущие и ограждающие конструкции»;
• CНиП 21-01-97 «Пожарная безопасность зданий и сооружений»;
• ГОСТ 12.1.046-85 ССБТ «Строительство. Нормы освещенности стр. площадок»;
• ГОСТ 12.4.059-89 «Строительство. Ограждения предохранительные инвентарные»;
• ГОСТ 23407-78 «Ограждения инвентарные строительных площадок и участков производства СМР»;
• МДС 12-46.2008 «Методические рекомендации по разработке и оформлению проекта организации строительства, проекта организации работ по сносу (демонтажу), проекта производства работ»;
• МДС 12-81.2007 «Методические рекомендации по разработке и оформлению проекта организации строительства и проекта производства работ»;
• Пособие к СНиП 1.04.03-85* «Пособие по определению продолжительности строительства»;
• Пособие. «Разработка ПОС и ППР для промышленного строительства»;
• Постановление Правительства РФ от 16 февраля 2008 г. N 87;
• Расчетные показатели для определения продолжительности строительства;
• Сборники ЕНиР по видам работ и укрупненные нормы трудозатрат на строительные работы;
• СП 12-136-2002 «Безопасность труда в строительстве. Решения по охране труда…»;
• СП 2.2.3.1384-03 «Гигиенические требования к организации строительного производства…»;
• ПБ 03-428-02 «Правила безопасности при строительстве подземных сооружений.»;
• ПБ 10-382-00 «Правила устройства и безопасной эксплуатации грузоподъемных кранов.»;
• СП 12-136-2002 «Решения по охране труда и промышленной безопасности в проектах организации строительства и проектаpbrх производства работ.»;
• ППБ 01-03 «Правила пожарной безопасности в Российской федерации.»;
• Письмо №10953-ИП/08 от 03.05.2011г. о расходах по разработке проектов производства работ ППР ;
• ВСН 237-80 - Инструкция по разработке проектов производства работ на монтаж внутренних санитарно-технических устройств ;
• Пособие по разработке проектов организации строительства и проектов производства работ для жилищно-гражданского строительства (к снип 3.01.01-85) ;
• ВСН 193-81 Инструкция по разработке проектов производства работ по монтажу строительных конструкций
• РД 153-34.0-20.608-2003 Методические указания проект производства работ для ремонта энергетического оборудования электростанций (требования к составу, содержанию и оформлению);
• РД-11-06-2007 Методические рекомендации о порядке разработки проектов производства работ грузоподъемными машинами и технологических карт погрузочно-разгрузочных работ;
• РД 102-011-89 ОХРАНА ТРУДА.Организационно-методические документы;
• ВСН 41-85 Инструкция по разработке проектов организации и проектов производства работ по капитальному ремонту жилых зданий;

ПОС и ППР в строительстве – это самые основные документы, без которых деятельность на том или ином объекте не может быть начата.

Проект организации строительства и проект производства работ представляют собой одни из самых важных документов, которые необходимы для начала строительных работ на объекте.

Что такое ПОС

Данный документ разрабатывается сразу на все строительство и предусматривает все этапы в производстве и их четко установленные сроки.

В данном документе расписывается календарный план действий, все автоматизированные ресурсы, которые необходимы для монтажных работ, финансовые затраты, техническое обеспечение и распределение трудовой силы, в зависимости от количества специалистов, объема проекта и сроков строительства.

Для разработки проекта организации строительства потребуется информация об объекте, на основе которой и составляется документация. Разработкой ПОС в строительстве занимаются компании, которые предоставляют строительные услуги, в том числе и наша.

Как правило, план организации строительства включает в себя следующие разделы:

• календарный план строительно-монтажных работ;
• условия строительства;
• пояснительная записка;
• генеральный план;
• документация коммуникационного обеспечения.

В зависимости от характера объекта, в документе могут быть и другие пункты, предусматривающие организацию монтажных и строительных действий на участке.

Что такое ППР

Проект производства работ также является одним из необходимых документов для монтажных, ремонтных или строительных работ. В ППР прописывается полностью план действий и все необходимые требования к организации строительства. Здесь обязательно прописываются правила безопасности, охрана труда, и другие аспекты безопасности сотрудников.

ППР разрабатывается специально с целью оптимизации производственного процесса. То есть, в нем прописывается самая эффективная технология строительства того или иного объекта, благодаря которой, работа выполняется в кратчайшие сроки с максимальным КПД.

ППР выполняет следующие цели:

• регламентирует упорядоченность рабочей техники и облагораживание рабочего пространства, с учетами правил безопасности;
• диктует организацию рабочего процесса и выбора методик и технологий работы, с целью ускорения строительства без потери качества;
• требование к экологической безопасности и охране труда;
• прописывает возможные риски, связанные с рабочими моментами, и предусматривает продление сроков строительства, в связи с ними.

Проект производства работ можно заказать в организации, которая специализируется на подготовке подобной строительной документации. Также ППР может разработать и компания, которая выполняет ремонтные, строительные и монтажные работы. Данные проект должен готовить квалифицированный инженер, так как от ППР зависит вся стройка, финансовые затраты, КПД и безопасность сотрудников.

Проект производства работ, перед тем, как вступить в силу, одобряется инженером генподрядчика. Если в документации все нормально и документа утверждают, затем его передают на строительный объект, для ознакомления всеми руководящими лицами.

Иногда могут понадобиться дополнительные утверждения плана работ, в зависимости от типа объекта и места проведения строительства или монтажа:

• если монтажные или строительные работы происходят за пределами строительной площадки, тогда необходимо согласование с владельцем данной территории;
• если производство задевает проезжую часть, необходимо утверждение в ГИБДД;
• в случае задевания коммуникаций в процессе строительных или монтажных работ, нужно предварительно одобрение соответствующих инстанций.

То есть, если кроме выделенного объекта под строительный процесс попадают объекты других владений, обязательно ППР нужно согласовать с их начальством или владельцами.

ППР включает в себя следующие аспекты:

Кроме этого, в ППР могут быть включены еще специальные пункты, предусматривающие те или иные факторы, в зависимости от характера строительных работ.

В чем разница

Проект организации строительство и проект производства работ – это абсолютно разные документы. В начале строительства должны присутствовать оба.

Проект производства работ разрабатывается на основе проекта организации строительства. То есть, сначала нужно прописать ПОС, а потом уже ППР. Следовательно, первым делом разрабатываются все факторы, влияющие на организацию строительства, а затем уже прописываются все нюансы производственных работ.

В связи с описанным выше, ППР не может противоречить нормам, которые прописаны в ПОС. то есть, документы ПОС являются первичными и более важными, чем ППР. Это связанно с тем, что проект организации строительства необходим для всего строительного объекта в целом, а ППР предусматривает организационные моменты на конкретном объекте, которые располагается на строительной площадке, к которой прописывается ПОС.

Для создания ППР, нужно предоставить ПОС, и кроме него еще дополнительные данные. Для начала необходимо четко сформулированное техническое задание, которое основано на пожелании заказчика. Затем нужно собрать все документы по сносу и демонтажу, если данный вид работ предусматривается на объекте.

В завершении хотелось бы отметить, что ПОС и ППР в строительстве – это неотъемлемая часть необходимой документации, без которой невозможно начать деятельность на объекте. Эти два документа несут абсолютно разную нагрузку, хотя и тесно связаны между собой. Проект организации строительства – главнее и характеризует все виды деятельности в целом на объекте, а проект производства работ описывает требования к определенному небольшому участку, которые относится к этому объекту. Разрабатывать необходимую документацию может компания-застройщик или специализированная организация.

3. Порядок оформления проектов производства работ и технологических карт.

3.1. До утверждения правил выполнения и оформления текстовых и графических материалов, входящих в состав проектной и рабочей документации, выполнение и оформление проектной и рабочей документации должно проводиться в соответствии с государственными стандартами системы проектной документации для строительства (СПДС), а также государственными стандартами единой системы конструкторской документации (ЕСКД) и иными действующими техническими документами (см. письмо Минрегиона РФ от 24.06.2008 N 15/36-СМ/08).

3.2. Оформление текстовых и графических материалов проектов производства работ и технологических карт осуществляется в соответствии с ГОСТ 21.101-97 «СПДС. Основные требования к проектной и рабочей документации».

3.2.1. Текстовые и графические материалы, согласно ГОСТ 21.101-97, комплектуют, как правило, в следующем порядке:
- обложка;
- титульный лист ;
- содержание;
- состав проекта:
- пояснительная записка;
- основные чертежи, предусмотренные строительными нормами и правилами.

3.2.2. Поскольку требования ГОСТ 21.101-97 носят в основном рекомендательный характер, для удобства разработки и ознакомления с ППР, желательно проект разделять на следующие основные части:
- общие данные ;
- пояснительная записка ;
- графическая часть ;
- приложения .

3.3. Перечень стандартов ЕСКД, подлежащих учету при выполнении графической и текстовой документации для строительства приведен в приложении В, ГОСТ 21.101-97.

3.4. Текстовые и графические материалы должны быть выполнены на листах стандартного формата, согласно ГОСТ 2.301-68 «ЕСКД. Форматы» (А0, А1, А2, А3, А4) с рамкой и штампом установленной для каждого листа формы, согласно приложению Д, ГОСТ 21.101-97.

3.5. При составлении пояснительной записки следует руководствоваться требованиями ГОСТ 2.105-95 «Общие требования к текстовым документам».

3.5.1. Согласно п. 4.1. «Построение документа» ГОСТ 2.105-95, придерживаться единой для всех разделов в составе пояснительной записки последовательности нумерации глав, разделов, пунктов, подпунктов (т.е. должен быть пронумерован каждый абзац пояснительной записки). Аналогичным образом следует нумеровать входящие в пояснительную записку таблицы, схемы, рисунки и т.д.

3.5.2. Согласно п. 4.2. «Построение документа» ГОСТ 2.105-95 Текст документа должен быть кратким, четким и не допускать различных толкований.

3.5.2.1. При изложении обязательных требований в тексте должны применяться слова «должен», «следует», «необходимо», «требуется, чтобы», «разрешается только», «не допускается», «запрещается», «не следует». При изложении других положений следует применять слова - «могут быть», «как правило», «при необходимости», «может быть», «в случае» и т.д.

3.5.2.2. Допускается использовать повествовательную форму изложения текста документа, например «применяют», «указывают» и т.п.

3.5.2.3. В документах должны применяться научно-технические термины, обозначения и определения, установленные соответствующими стандартами, а при их отсутствии - общепринятые в научно-технической литературе.

3.5.2.4. Если в документе принята специфическая терминология, то в конце его (перед списком литературы) должен быть перечень принятых терминов с соответствующими разъяснениями. Перечень включают в содержание документа.

3.5.2.5. В тексте документа не допускается:
- применять обороты разговорной речи, техницизмы, профессионализмы;
- применять для одного и того же понятия различные научно-технические термины, близкие по смыслу (синонимы), а также иностранные слова и термины при наличии равнозначных слов и терминов в русском языке;
- применять произвольные словообразования;
- применять сокращения слов, кроме установленных правилами русской орфографии, соответствующими государственными стандартами, а также в данном документе;
- сокращать обозначения единиц физических величин, если они употребляются без цифр, за исключением единиц физических величин в головках и боковиках таблиц и в расшифровках буквенных обозначений, входящих в формулы и рисунки.

3.5.3. Согласно п. 4.3. «Оформление иллюстраций и приложений» ГОСТ 2.105-95, количество иллюстраций должно быть достаточным для пояснения излагаемого текста. Иллюстрации могут быть расположены как по тексту документа (возможно ближе к соответствующим частям текста), так и в конце его. Иллюстрации должны быть выполнены в соответствии с требованиями стандартов ЕСКД и СПДС. Иллюстрации, за исключением иллюстраций приложений, следует нумеровать арабскими цифрами сквозной нумерацией. Если рисунок один, то он обозначается «Рисунок 1».

3.5.3.1. Иллюстрации каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Например - Рисунок А.3.

3.5.3.2. Допускается не нумеровать мелкие иллюстрации (мелкие рисунки), размещенные непосредственно в тексте и на которые в дальнейшем нет ссылок.

3.5.3.3. Допускается нумеровать иллюстрации в пределах раздела. В этом случае номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой. Например - Рисунок 1.1.

3.5.3.5. Иллюстрации, при необходимости, могут иметь наименование и пояснительные данные (подрисуночный текст). Слово «Рисунок» и наименование помещают после пояснительных данных и располагают следующим образом: Рисунок 1 - Детали прибора.

3.5.4. Согласно п. 4.4. «Построение таблиц» ГОСТ 2.105-95, таблицы применяют для лучшей наглядности и удобства сравнения показателей. Название таблицы, при его наличии, должно отражать ее содержание, быть точным, кратким. Название следует помещать над таблицей.
При переносе части таблицы на ту же или другие страницы название помещают только над первой частью таблицы.

3.5.5. Согласно п. 4.5. «Сноски» ГОСТ 2.105-95, если необходимо пояснить отдельные данные, приведенные в документе, то эти данные следует обозначать надстрочными знаками сноски.
Сноски в тексте располагают с абзацного отступа в конце страницы, на которой они обозначены, и отделяют от текста короткой тонкой горизонтальной линией с левой стороны, а к данным, расположенным в таблице, в конце таблицы над линией, обозначающей окончание таблицы.

3.5.6. Согласно п. 4.5. «Примеры» ГОСТ 2.105-95, примеры могут быть приведены в тех случаях, когда они поясняют требования документа или способствуют более краткому их изложению

3.6. Чертежи графической части (планы и разрезы) должны выполняться в масштабах установленных ГОСТ 2.302-68 «ЕСКД. Масштабы», при этом Стройгенплан выполняется, как правило, в масштабе 1:200 и 1:500. Технологические схемы допускается выполнять в произвольном масштабе, при условии соблюдения основных пропорций и указания фактических размеров, отметок и т.п., согласно ГОСТ 2.701-84 «Схемы. Виды и типы. Общие требования к выполнению».

3.7. При выполнении проектной, рабочей и другой технической документации, предназначенной для строительства предприятий, зданий и сооружений следует руководствоваться требованиями стандартов СПДС, а также стандартов единой системы конструкторской документации (ЕСКД).
Перечень стандартов ЕСКД, подлежащих учету при выполнении графической и текстовой документации для строительства приведен в приложении В, ГОСТ 21.101-97.

3.8. Чертежи выполняют в оптимальных масштабах с учетом их сложности и насыщенности информацией.

3.8.1. Масштабы на чертежах не указывают, за исключением чертежей изделий и других случаев, предусмотренных в соответствующих стандартах СПДС.

Строительство – важное направление развития страны и частного бизнеса. Эта область контролируется администрацией и органами исполнительной власти, регулируется действующим законодательством и нормативно-правовыми актами. В них содержится свод норм, правил и обязательных требований для организации деятельности подрядчиков и бригады.

Рассмотрим определение одного из обязательных пунктов, которые должны быть заранее в наличии у застройщика. Что такое ППТ (зонирование территории) и проект производства работ (ППР) в строительстве – это пакет технологической и административной документации, включающий генеральный план, решения по охране труда, промышленной безопасности. На их основе проводятся работы в стандартной среде и условиях, когда есть вероятность или влияние опасных факторов на площадке, где ведется стройка, реорганизация, техническое преобразование зданий, а также ввод опасных объектов в эксплуатацию.

Он разрабатывается для возведения полноценной постройки или локальных частей:

• крыши, балкона, дополнительной оранжереи;
• подземного помещения;
• лестничного пролета;
• этажа.

Также возможна разработка на отдельные технически сложные строительные, монтажные и ремонтные работы в течение подготовительного периода.

За его осуществление отвечает генеральный подрядчик или ответственная компания с лицензией на оказываемый вид деятельности. Руководитель этой организации утверждает проект и не позже чем за 2 месяца до предполагаемого начала работ, передает его на строительный объект. Если деятельность ведется на существующем предприятии, документ обязательно согласовывается с клиентом.

Разработка пакета

Составление проводится в соответствии с требованиями ОТ и промышленной безопасности.

Для этого подготавливают:

• ПОС (POS – point of sales – место продажи);
• материалы техобследования сооружений, подлежащих реконструкции, с результатами анализа и выводами, а также установленные требования к работам в условиях эксплуатации помещения;
• базу механизации, существующую в организации;
• подтверждение особых условий, потенциально небезопасных производственных факторов;
• основную рабочую документацию.

Что входит в разработку ППР в строительстве

Для гарантии безопасности будущего здания необходимо точное определение плана конструкций, расчета нагрузки, затраты средств, привлечения спецтехники и рабочей силы. Поэтому при составлении проекта, опираются на:

• Опись технического инвентаря, оснастки для монтажа.
• Генеральный макет строительства. Здесь указаны границы объекта, местонахождение передвижных и возводящихся сооружений, путей, под- и наземных инженерных сетей, коммуникаций.
• Графики поступления сырья и оборудования на площадку, передвижения по нему работников.
• Календарный распорядок. В нем установлены сроки, отведенные на реализацию поставленных задач, их последовательное выполнение и очередность.
• Технологические карты. Вынесенные на комиссии решения проведения геодезической деятельности и по ТБ.
• Схемы правильной строповки грузов.
• Пояснительная записка. Она является обоснованием принятых предложений по производственным вопросам, затрат на потребности энергетических ресурсов. Также в ней оговариваются условия приписки мобильных построек и механизированных агрегатов к площадке, перечисляются мероприятия для обеспечения полной целостности и сохранности имущества и защиты объектов от повреждения, меры и действия, произведенные для защиты окружающей среды.

Составление ППР в строительстве регулируется правовыми актами, принятыми органами исполнительной власти.

ПО для разработки документации по проекту

Большинство организаций подряда переходит на автоматизированную систему ведения учета. Программное обеспечение существенно упрощает выполнение задачи и сокращает затраченное время. Такой процесс почти исключает человеческий фактор, который является наиболее частым прецедентом несчастных случаев.

Утилиты, которые используются для компьютеризированного создания плана производства работ в строительстве:

• Microsoft Project.
• Связка SmetaWIZARD + PlanWIZARD.
• Excel.
• Rillsoft Project.
• Гектор: Проектировщик – Строитель.
• и другие.

Требованием к ряду ПО является наличие AutoCAD, NanoCAD, Компас. Продукты , которые реализует компания ZWSOFT, также подходят для этого. Это ПО – аналог ACAD, но стоимость его существенно ниже, поэтому позволить его себе могут как крупные компании, так и небольшие организации, образовательные учреждения.

Для чего нужен ППР в строительстве

Цель создания – разработка методик строительной деятельности для ее максимально эффективного проведения, а также возможного снижения стоимости материалов, человеческих ресурсов и использование спецтехники. Требования к документам установлены СНиП 3.01.01-85, где прописаны разъяснения по правильной подготовке пакета бумаг для возможности возведения здания.

Другие регулирующие акты, законопроекты и постановления:

• ППБ 01-93 «О пожарной безопасности в РФ».
• СНиП 12-04-2002 «Про охрану труда в строительстве».
• СНиП 12-03-2001 «Часть 1. Общие требования».
• ПБ 03-428-02 «Свод правил при сооружении объектов под землей».

Как разработать ППР в строительстве на компьютере

Это трудоемкий и долгий процесс. Он требует специальной подготовки и достаточной квалификации. Из-за нехватки опытных рабочих кадров и сокращения сроков для оформления предпроектной документации и ПД, что иногда влияет на качество выполнения задачи, организации все больше обращаются к современным информационным технологиям.

Чтобы сделать макет при помощи программы, определитесь, какие комплектующие он должен включать. Общие пожелания большинства подрядчиков, ответственных за составление пакета бумаг:

• актуальные ГЭСН, ЕНиР с возможностью установки собственных расценок;
• перенесение данных из смет других программ;
• расчет критического пути;
• вычеркивание и внесение дорог, зданий, оборудования;
• автоматическое черчение генерального плана, дополнительных схем (электрификации, водоснабжения, коммуникаций) при минимальном участии человека;
• подсчитывание затрат энергии, спецтехники, материалов и других ресурсов;
• учет циклов выполненных объемов с обозначением повторения одинаковых работ в графике;
• выпуск пояснительной записки;
• внесение оборудования фирмы-подрядчика в базу данных.

Воспользуйтесь инструментом, который облегчает и удешевляет труд, предоставляя готовые испробованные решения, автоматизируя оформление графических и текстовых документов.

Учитывая пожелания специалистов, разработчики компьютерного ПО предлагают все больше продуктов, пользующихся спросом.

Перед тем как составить ППР в строительстве с помощью ПК, рассмотрите 3 основных принципа, служащие фундаментом большинства утилит для проектирования:

1. Организация информационной базы, включающей методическую и нормативно-правовую части, нужных для правильного формирования входящих и исходящих данных.
2. Возможность структуризации и систематизации производственных целей и задач.
3. Автоматизация конкретных заданий ППР при помощи программных модулей, обладающих графическими компонентами. Они могут реализовываться в качестве надстройки над пакетом ZWCAD или NanoCAD последних версий. Расчетные могут работать в С++ и FoxPRO.

На примере грузоподъемных кранов, рассмотрим, что эти плагины обязаны:

• формировать технологические схемы;
• выбирать кран по определенным параметрам и высоте поднятия груза;
• фиксировать потребности в инвентарных сооружениях;
• проектировать котлованы автоматически и высчитывать водопонижение;
• определять эффективный вариант транспортной и землеройной техники;
• рассчитывать и подбирать осветительные приборы;
• анализировать нагрузки и расход электричества;
• вычерчивать кран, привязывая его к объектам, расположенным на площадке.

Важным моментом для конструктора является оперативное предоставление информационной базы, которая включает:

• способы, определяющие необходимость в материалах, спецтехнике, техоснастке, различном оборудовании и инвентаре;
• требования к складированию, сохранности, транспортировке сырья и специальных конструкций, установке стройлесов с примерами их возможного расположения;
• инструкции по ТБ и ОТ, пожарной и экобезопасности;
• сроки производственного контроля выполняемых работ и их качества;
• другие сведения по вопросам ППР.

В результате данные, полученные при помощи программы, должны представлять организационно-техническую документацию, оформленную согласно действующим стандартам и законодательству – в виде расчетных, текстовых и графических решений.. Это адаптация GeoniCS для версии ZWCAD 2017 PRO. Она предназначена для проектно-изыскательных работ – выпуска чертежей, в которых заполняются нужные штампы, экспликации и возможна разбивка на листы определенного формата.

. С использованием этого пакета проектируют инженерные сети, применяя технологию BIM для ZWCAD 2017 PRO, AutoCAD, BricsCAD в областях:

1. водоснабжения;
2. ливневой и обычной канализации;
3. теплосбережения;
4. газопровода.

Выполняет много задач – формирует основной план и сводный по инженерным сетям, производит деталировку колодцев, создавая таблицу, наносит геологические скважины на схему.

. Это встраиваемое приложение для ZWCAD+. Автоматизирует создание административной и рабочей документации для области строительства, опираясь на нормы и акты.

, где есть возможность создания 2D и 3D моделирования, редактирования изображений. Есть поддержка VBA /.Net; / ZRX, отображение элементов CAD и встроено множество других полезных функций. Простой интерфейс и понятный редактор сделает работу удовольствием.

Геоинформационная система Spatial Manager, которая позволяет подгружать геопространственные данные из практически любого формата и проектировать новые, размещать информацию о существующих объектах непосредственно на карте с учетом топологии местности.

Выбирайте удобную программу для облегчения собственного труда.

Строительство является очень серьезной сферой современного городского развития. Это направление имеет широкий спектр выполняемых работ, контроль со стороны администрации, органов надзора и требует точной, безупречной организации. Кроме того, строительство должно обеспечивать безопасность рабочего процесса, способствовать продуктивности труда, иметь техническую возможность исполнения. Поэтому всю подготовительную часть и само строительство регулируется посредством нормативно-правовых актов. Это требования, правила, нормативы, которые устанавливают порядок, рамки для осуществления строительной деятельности.

Что представляет собой проектная документация

Перед тем как приступить к осуществлению производственных работ, необходимо составить Она позволит определить план будущей конструкции, рассчитать все необходимые нагрузки, что станет гарантией безопасности строения, определит количество требуемого материала, затраты, привлечение рабочей силы, техники. Также на предварительном этапе составляются проекты, которые отвечают за организацию движения, всего процесса строительства. Особое внимание уделяется проекту производства работ (ППР), который направлен на достижение целей по обеспечению безопасности лиц, проводящих работу и находящихся на территории стройки. ППР в строительстве, что это такое, определяют своды норм и правил, регулирующие определенный вид проводимых работ. Зачастую ППР не разрабатывают полностью на весь объект из-за большого объема, поэтому он сформирован из нескольких частей, разбит по видам работ. Это могут быть отдельно разработанные технологические вопросы устройства лесов, кровли, монтажа каких-либо конструктивных элементов и т. д.

Для чего нужен производственный проект

Требования к ППР в строительстве домов установлены СНиП 3.01.01-85, который предъявляет требования и дает пояснения по разработке проекта, необходимого для начала возведения дома. Целью его создания, как предписывает документ, является разработка методов строительных мероприятий для их эффективного проведения, снижения себестоимости материалов, затрат на трудовые ресурсы, а также использования строительной техники.

Кто может разрабатывать ППР

Разработка ППР в строительстве требует от лиц, которые над ним работают, соответствующего образования, умения применять программное обеспечение и т. д. Потому что правильно изготовленный проект позволит значительно улучшить качество работ, сократит длительность возведения объекта. Это немаловажно в современной строительной индустрии, которая стремительным образом развивается, внедряя все новые технологии, методики, новую технику и оборудование.

Что нужно для создания ППР

Чтобы начать работы, потребуется ППР в строительстве. Что это такое и как его составить, определено нормативными документами. Для разработки проекта специалистам понадобится ряд документов, на основе которых будет создаваться проект безопасного строительства. Первым делом необходимо задание, которое создано с учетом потребностей, пожеланий, требований норм, условий застройки заказчика. Также необходима исполнительная планируемого объекта, проект осуществления строительства.

Предоставляется информация по использованию на площадке специальной техники, оборудования, трудовых ресурсов, материалов с указанием поставщиков. Предоставляются данные по исследованию уже введенных в эксплуатацию, используемых объектов недвижимости, а также учитываются региональные особенности для ППР в строительстве. Что это такое и для чего нужно? Необходимо это, чтобы проект был разработан с учетом всех тонкостей, возможных негативных факторов природного характера. Используется информация о состоянии температур окружающего воздуха, ее перемены на конкретные периоды стройки, уровень грунтовых вод, влажности и другие показатели, которые имеют значение и могут повлиять на ход строительства.

Из чего состоит производственный проект

Состав ППР в строительстве предусмотрен сводом норм и правил, который указывает на необходимость содержания в проекте трех документов. Это генеральный план строительства (стройгенплан), и информация, которая показывает особенности стройки, расчеты, пояснения, обоснования. СНиП подробно раскрывает содержание данных документов, расписывает полностью схему разработки, требования, наличие тех или иных показателей и расчетов. Вкратце можно охарактеризовать блоки проекта общими понятиями, чтобы представлять видение того, из чего состоит ППР в строительстве. Что это такое, из чего состоит, нужно знать тем, кто занимается его разработкой, потому что каждый из трех основных элементов проекта комплектуется из ряда иных составляющих документов.

Календарный план работ

Это своего рода костяк, модель будущего ППР, потому что от его грамотной разработки будут зависеть надежность и качество будущего проекта, а также успех его воплощения. СНиП ППР в строительстве дает понять, что календарный документ является ключевым во всем проекте, потому что устанавливает последовательность выполняемых работ, что делает строительство более рациональным в процессе исполнения. Также в нем проработаны, прописаны все сроки, этапы, периоды, очередность работ. Готовый календарный план дает возможность перейти к разработке следующего документа, входящего в состав проекта объекта.

Строительный генеральный план

На данном этапе первоначально необходимо рассмотреть и выбрать наиболее подходящий вариант организации места застройки, что позволит минимально снизить издержки на строительство. Также стройгенплан своей целью ставит создание условий для осуществления строительных работ, которые должны отвечать требованиям безопасности.

План должен определить зону строительной площадки, учесть находящиеся рядом здания и сооружения. Также им должно быть предусмотрено возведение временных построек в границах застройки, необходимых для осуществления строительных мероприятий. Прорабатывается наличие существующих коммунальных систем рядом со стройкой и создание временных коммуникаций для обеспечения строительства. Следует учесть, что при организации работ будет необходимо подвести линии электропередач, подачу водоснабжения и водоотведения. Необходимость возникнет в подъездных путях, маневрировании крупногабаритной техники, башенного крана и в доставке материалов на объект. Стройгенплан должен предусмотреть место для складирования стройматериалов, безопасной установки крана, его движения по участкам площадки, учесть возможность подъема в любую часть строящегося объекта.

Пояснительная записка

Не менее важный, чем остальные, компонент в ППР. Строительство дома может отвечать безопасным требованиям, только при грамотном составлении проекта, а имеет в своем составе важнейшую информацию. Прописаны все характеристики, предусматривающие сложности строительства. Указан ряд Обязательно должна содержаться информация по поддержанию и защите окружающей среды.

Содержит документ обоснования необходимых площадей, построек на площадке, коммуникаций, подъемных механизмов, оборудования, техники, которые были указаны в генеральном строительном плане. Наглядно можно увидеть в записке все расчеты, доказывающие потребности, а также экономические показатели строительства.
