Теплица сферическая своими руками. Сферическая Теплица — Сборка Для Лучшего Урожая. Видео — Купольная теплица: преимущества и особенности

Теплицы уже давно пользуются популярностью у дачников. Они бывают самых разнообразных видов, но купольный парник встречается очень редко (в виде сферы). В купольной теплице можно организовать место для дружеских посиделок, при этом место для выращивания растений все равно останется. На стенки можно подвесить горшки с цветами, а в середине организовать небольшую клумбу.

Купольная теплица своими руками: плюсы и минусы

Конечно, такая теплица не очень подойдет для круглогодичного выращивания там овощей и фруктов. Разместить в ней растения для обычного человека является не совсем простой задачей, но это вполне возможно.

Теплица обладает рядом плюсов:

• Герметичность;
• Хорошо сохраняет тепло;
• Способствует проникновению солнечного света за счет своей купольной конструкции;
• Выдерживает сильные порывы ветра, снег на ней не скапливается;
• Долгий срок эксплуатации;
• Обладает высоким показателем прочности.

Эта необычная конструкция поразит всех без исключений. Она будет являться главным украшением вашей дачи.

Но, она имеет и ряд своих недостатков:

1. Высокая цена. Остается много лишнего материала, обрезков.
2. Размещать купол нужно на большой территории.
3. Конструкция требует тщательной предварительной подготовки: установка фундамента, разработка чертежа, расчетов.
4. Сооружение такой теплицы – процесс достаточно трудоемкий, займет много вашего времени.

Высота конструкции должна быть не менее 160-170 см. Иначе находиться там и проводить какие-либо работы будет затруднительно.

Этапы изготовления купола-полусферы

Первым делом выполняется подготовка всех необходимых материалов: деревянные рейки (обработанные специальным противогрибковым составом), металл, саморезы, термошайбы, петли, поликарбонат. Затем идет создание чертежа, выполнение расчетов. Подготовка территории: установка фундамента, предварительная расчистка.

Нарезка деревянных реек. Они должны иметь одинаковую длину. Когда все готово, можем приступать к изготовлению каркаса: собираем из брусьев треугольники, сразу обшивая их материалом для покрытия: поликарбонатом, стеклом, толстым полиэтиленом. Скрепляем между собой все треугольники, используя саморезы, устанавливаем дверь и помещаем конструкцию на фундамент.

Геокупол можно изготовить при помощи стеклоарматуры. На фундаменте крепится круг, закрепленный на столбах. От этого кольца исходят меридианы. Купол напоминает половину шара. Чем больше меридианов – тем прочнее конструкция.

Каркас можно также изготовить из различных материалов:

1. Алюминий обладает хорошей прочностью, не подвержен коррозии, хорошо пропускает свет. Но тогда нужно устанавливать бетонный фундамент, т.к. материал довольно легкий.
2. Дерево – широко используемый материал для изготовления круглых купольных теплиц. Хорошо поддается обработке, но предварительно его следует покрыть специальным составом. Благодаря этому теплица прослужит вам гораздо дольше.
3. Сталь используют намного реже. Она подвергается коррозии, быстро ржавеет, но чтобы этого избежать, ее предварительно окрашивают.

Купольная теплица готова. Конечно, можно заранее не подготавливать фундамент, а парник установить на деревянные брусья, они увеличат прочность парника, будут служить дополнительным утеплением.

Современная купольная теплица из поликарбоната

Сейчас на рынке предоставлен широкий выбор материалов, и поэтому покрытия могут быть самые разнообразные.

Покрытия могут быть изготовлены из:

• Поликарбоната;
• Стекла;
• Пленки, плотного полиэтилена;
• Пенопропилена.

Самым распространенным и широко использующимся считается поликарбонат. Он обладает высокой прочностью, гибкостью, хорошо пропускает свет и тепло, не подвержен коррозии, с легкостью выдерживает сильные порывы ветра и снега. Многие дачники отдают выбор именно ему.
Для создания купола этот материал будет самым подходящим.

В теплице можно установить резервуар с водой. Благодаря форме парника и поликарбонату, вода будет постепенно нагреваться. Это нужно для поддержания достаточного уровня влажности в помещении. Затем эта вода понадобится для полива овощей.

Круглая теплица «купол»: виды конструкций

В такой теплице все грядки и растения будут расположены по кругу – вдоль «стен» теплицы, такое расположение считается самым практичным по всему миру. За рубежом некоторые относятся к созданию парников как к произведению искусства.

Несколько удачных проектов круглых теплиц:

1. Теплица, плавающая на воде. Имеет название «Медуза». Держится на воде за счет прикрепленных к ней бочек, очень красивого вида, а вода для фруктов и овощей подается прямо из реки при помощи специальных фильтров с насосами.
2. «Бриллианты» вашего сада. Назван так благодаря своим граням. Этот парник как круглый многогранник. Смотрится эффектно и красиво.
3. Круглая теплица, имеющая вид зонтика. Некоторые дачники изготавливают ее самостоятельно для зимовки растений.
4. Парник, изготовленный из проволоки.

По всему периметру теплицы можно установить специальные трубы, требующиеся для обогрева растений в зимнее время года. А для вентиляции сделать специальные форточки для проветривания.

Чертежи для купольной теплицы своими руками

Создание чертежа – чрезвычайно важная часть создания теплицы. Сама по себе конструкция довольно сложна, а сделать ее наобум нельзя. Тогда высока вероятность, что вы просто потратите материалы впустую. А ведь они стоят денег.

Именно поэтому можно обратиться к специалисту, чтобы составить чертеж, учитывая особенности вашего участка, размеры материалов.

Прежде чем составлять чертеж, нужно провести некоторые расчеты, чтобы точно знать размер конструкции. Размеры теплицы можно рассчитать по формуле: S=2ПR^2.

Размеры круглой теплицы:

1. Высота – 2 метра. Диаметр – 4 метра.
2. Составные части конструкции – равносторонние треугольники. Их понадобится 35 штук. Размер сторон – 123 см.
3. Можно изготовить 30 треугольников с размером ребра 109 см.

Уже изготовленный каркас можно приобрести у производителя, что значительно облегчит работу. Установленная на крыше форточка послужит дополнительным средством вентиляции.

Форточки бывают:

• Блочной конструкции;
• Работающие за счет специального механизма с зубчатыми колесами и ручкой;
• Специальные рукоятки.

Строительство купольной теплицы (видео)

Ее можно изготовить своими руками. Как видите, изготовить круглую купольную теплицу не составляет большого труда. Но работа достаточно кропотливая. Парник прослужит вам на протяжении долгих лет, будет хорошим домом для овощей и фруктов. Она станет главным украшением вашего участка, вызовет восхищение, особенно если вы изготовите ее своими руками.

Современные теплицы отличаются самыми разнообразными формами и конструкциями. Мы не говорим о таких произведениях искусства, как Кристальный дворец в Гайд-парке Лондона или Земля Танет - самая большая оранжерея в мире, равная площади 80 футбольных полей. Нет, мы имеем в виду обычные теплицы, которые устанавливает на своем участке каждый третий дачник. Одной из таких нестандартных является теплица купол, чья форма напоминает футуристический дизайн и собрана из нескольких соединенных между собой кронштейнами треугольников.

Общая информация

Подобный геодезический купол, где суммарная масса каркаса оптимально соотносится с общей площадью теплицы, позволяет выращивать самые разнообразные культуры, отличающиеся как по высоте, так и по объему зеленой массы. Как правило, купольная теплица, если речь идет о промышленном образце, легко собирается/разбирается, является мобильной, то есть даже в собранном состоянии ее достаточно легко переместить с места на место. И при этом она очень практична, так как может быть установлена в любом удобном месте и при этом занять минимум свободной территории. Автором подобной конструкции явдяется рхитектор и инженер Ричард Бакминстер Фуллер.

На сегодняшний день в продаже можно найти разные модификации купола, которые изготавливают в заводских условиях и собирают по аналогии с конструктором. Но хорошему хозяину по плечу даже купольная теплица, своими руками собранная, тем более, что для ее изготовления можно использовать подручные материалы.

Основная задача светопропускающих конструкций - обеспечение внутренних помещений достаточным естественным освещением, в связи с чем кровля должна быть выполнена в виде наклонного ската, арки, пирамиды или купола.

Преимущества и недостатки

По аналогии с любыми строительными сооружения, купольные теплицы обладают рядом положительных и отрицательных качеств. Выбирая, какую именно теплицу установить на своем участке, имеет смысл оценить их все.

• с учетом правильного распределения несущей нагрузки, сама конструкция является достаточно надежной. Даже при отсутствии мощного фундамента она отлично справляется с климатическими нагрузками и ветрами

• сведена к минимуму парусность, поскольку форма обтекаемая со всех сторон, и на нее не оказывают влияния даже ураганный ветер.

Для того, чтобы конструкция не опрокинулась при сильных порывах ветра, ее необходимо надежно закрепить на фундаменте. Для этого могут использоваться якоря или закладные, в зависимости от того, какой тип основания выбран.

• купольная форма, как отмечено ранее, обеспечивает достаточную инсоляцию - естественное освещение солнечными лучами в течение всего светового дня;
• за счет куполообразной формы происходит естественная циркуляция воздушных потоков, в результате чего гораздо реже требуется проветривание.

• на изогнутых стенах невозможно установить дополнительные полки для выращивания рассады;
• как правило, это одно помещение, которое невозможно зонировать по разным типам культур;
• уменьшенная площадь посадки, как следствие, невозможно подойти близко к стенам;
• дорогой и сложный каркас, поскольку собирать его придется из множества кусков поликарбоната.

Предварительные операции

Купольные теплицы принято монтировать на открытой площадке, которая будет впоследствии открыта для освещения солнечным лучам. Для больших установок требуется сделать ленточный фундамент или забить сваи.

На выбранном месте удаляем лишний дерн и остатки от растений. Подготовленная площадка при необходимости выравнивается с помощью копальных лопат. На основу можно застелить нетканое полотно, чтобы предотвратить появление сорняков. На агроволокно укладывается слой гравия для обеспечения дренажа.

Разновидности конструкций

Одна круглая теплица отличается от другой частотой деления наружной поверхности купола на отдельные треугольные элементы. У этого параметра (частоты) имеется свое обозначение «V». После этой латинской буквы принято ставить число, определяющее количество ребер, которые используются для монтажа каркаса.

Большее число ребер способствует повышению общей прочности строения.

С позиции геометрии принято выделять шесть типов таких куполов до 6 V. Модули с единицей в стройках не участвуют. С четным разбиением удается сформировать половину сферы, а с нечетным 5/8 часть от нее.

ВИДЕО: Как правильно построить самому купольную теплицу

Расчет базы

На небольшой площади принято монтировать 2V схему, в которой принимают участие такие соединители:

• четырехконечные;
• пятиконечные;
• шестиконечные.

С помощью онлайн калькуляторов легко рассчитать по исходным данным итоговую высоту и радиус купола. Эти сервисы облегчают расчет геодезического купола.

Для крупных диаметров, занимающих площадку более, чем 200 кв.м, применяются формулы из 3V и 4V расчетов. Для тройки в малых диаметрах длина ребра получается около 300 см, что затрудняет сборку.

S = π х r 2

• π - 3,14,
• r - высота полусферы в метрах.

При диаметре в 4 метра понадобится 35 штук треугольников с ребром «А» (длина стороны 123 см) и 30 штук треугольников с ребром «B» (длина стороны 109 см).

Для трехметрового радиуса и постройки купола своими руками по типу 2V нужны 35 ребер 93 см, 30 ребер 82 см. В качестве крепежа стоит запастись по десятку четырехконечных и пятиконечных, а также шесть штук шестиконечных.

Монтажно-строительные работы

Каркасным материалом для круглой постройки может выступать заборная доска, профильный материал, строительный брус. Желательно брать не слишком широкие доски, чтобы не распускать в длину.

Понадобится запастись шуруповертом с набором бит, саморезами по дереву, полиэтиленовой пленкой и поликарбонатом.

Выбор наружного покрытия осуществляется по необходимым показателям, так как поликарбонат менее прозрачный, чем пленка или стекло, но хорошо удерживает тепло и легок в монтаже. Пленку монтировать еще проще, но она менее долговечная. Стекло хорошо пропускает свет, но требует дополнительной герметизации по своему периметру.

После сборки наружного покрытия потребуется позаботиться о наличии принудительной вентиляции. Обязательно встраиваются подвижные элементы, в которых устанавливаются форточки.

При обустройстве внутреннего пространства планируются, кроме аэрации, системы полива и подогрева. Внутренняя часть теплицы должна содержать емкость с водой, которая будет прогреваться в течение дня. Она выступает аккумулятором энергии, чтобы ночью отдавать тепло пространству.

Полость должна быть со светлыми светоотражающими сторонами, и располагается она в северной части помещения. Достаточный объем составляет для нее около 20% внутренней площади.

Грядки обычно располагают вдоль всего периметра окружности. Для удобства формируется технологическая дорожка. Также вдоль всего периметра размещаются при необходимости трубы отопления. В последнее время принято устанавливать на верхней части солнечную панель, которая питает электричеством вентиляционную установку. Это позволяет сделать максимально автономный тепличный модуль, не зависящий от основной постройки на участке.

ВИДЕО: Чем отличается теплица купол от стандартных конструкций

Особенности такой теплицы заключаются не только в оригинальном внешнем виде, но и в некоторых функциональных характеристиках, которые будут рассмотрены ниже.

Особенности купольной теплицы

Одним из отличительных свойств сферической теплицы является способность сохранять плюсовую температуру внутри помещения в течение длительного времени при отсутствии вспомогательного обогрева.

Такой эффект достигается за счет того, что в купольной конструкции нагревающийся в дневное время воздух поднимается вверх, а ночью его вытесняют холодные воздушные массы, в результате чего тепло опускается вниз, к растениям. Таким образом происходит циркуляция воздуха, благодаря которой внутри сооружения образуется благоприятный микроклимат.

Еще одной особенностью теплицы является то, что, имеющая обтекаемую форму и широкое основание, эта конструкция способна устоять при сильных ветрах.

Ветроустойчивость сооружения делает эту конструкцию незаменимой для использования в степных и приморских областях.

К преимуществам купольной теплицы можно отнести:

• качественные несущие способности, которые достигаются благодаря равномерному распределению массы сооружения. Это позволяет конструкции противостоять более значительным нагрузкам, в отличие от других типов строений;
• устойчивость сооружения обеспечивает возможность возведения теплицы в сейсмоопасных районах;
• минимальная площадь поверхности боковых стенок способствует значительному сокращению расхода строительных материалов.

Есть у сферической постройки и некоторые минусы :

• пологие стены конструкции не позволяют разместить внутри помещения большое количество грядок;
• из-за наличия множества стыков сооружение нуждается в тщательной герметизации и утеплении;
• подготовительные меры, связанные с расчетом материалов и комплектующих, сопровождаются некоторыми сложностями, что вызвано необходимостью применения деталей строго определенной конфигурации.

Материалы для каркаса

Здесь возможны следующие варианты :

1. Деревянные рейки . Плюсами этого материала являются экологическая чистота и простой монтаж.

Детали из дерева следует обработать антисептическими средствами, что увеличит срок службы материала, и обеспечит ему защиту от влаги и насекомых.

2. Металл . Такие конструкции прочны и долговечны, но подвержены коррозии, поэтому металлические сооружения также нуждаются в обработке.
3. Пластик . Прочный, гибкий и герметичный материал, но при этом более дорогой и менее долговечный, чем металл.

В качестве укрывных материалов подойдут те же варианты, что и в случаях с другими видами теплиц, а именно:

• стекло;
• полиэтиленовая пленка;
• поликарбонат.

Полиэтилен не имеет теплоизолирующих свойств, присущих поликарбонату, однако по степени прозрачности и простоте монтажа ничуть ему не уступает.

Поликарбонат менее прозрачен, чем стекло, но при этом хорошо удерживает тепло, а сборка сферической (круглой, купольной) теплицы из поликарбоната не вызывает особых сложностей.

Стекло отличается прозрачностью и долговечностью, но имеет большой вес и высокую стоимость.

Подготовительные мероприятия

До того как приступать к возведению теплицы, нужно подготовить место для строительства. Желательно, чтобы это было открытое солнечное пространство.

Выбранный участок следует очистить от лишних предметов и растительности, после чего нужно тщательно разровнять площадку.

Характер дальнейших действий обусловлен тем, будет ли возводиться фундамент для теплицы или нет. В случае с купольной теплицей сооружение фундаментного основания не является обязательной мерой ввиду легкости конструкции.

Но если все же решение принято в пользу более основательной опоры, то здесь можно использовать как ленточный тип фундамента, так и свайный.

При обустройстве ленточного фундамента следующим подготовительным этапом будет рытье траншеи, тогда как при выборе свайной модели проведение этой процедуры не понадобится.

Если возведение фундамента не предусмотрено, то участок следует застелить защитным нетканым материалом – это позволит избежать произрастания сорняков. Затем поверх материла нужно уложить слой гравия и хорошо его разровнять.

• диаметр купола – 4 метра;
• высота – 2 метра;
• количество равносторонних треугольников при таких размерах – 35 штук, длина каждой из сторон – 1,23 метра.

Расчет купола теплицы выполняется по формуле вычисления площади окружности: S=π*r2. Но так как сооружение имеет полусферическую форму, то в этом случае для расчета используется формула: S=2 π*r2.

Сборка основания

Основание представляет собой небольшой высоты стенку, которая по периметру имеет форму многоугольника .

Не следует ограничиваться слишком малым количеством углов, так как в этом случае нужно будет делать большие треугольные детали, в результате чего сооружение будет менее похоже на купол.

Наиболее подходящий вариант – многоугольник, имеющий 10-12 углов. Что касается высоты основания, то здесь тоже есть определенные критерии. Слишком малая высота станет причиной неудобства обработки посаженных растений. Наилучшие параметры в этом случае – 60-80 см.

Фото

Теплицы купольные: фото-примеры.

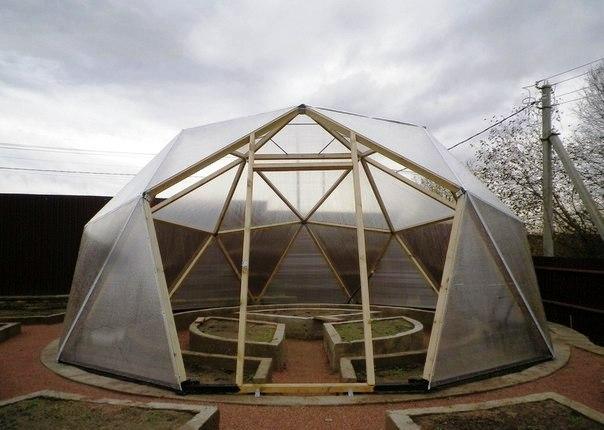

Круглая теплица-купол.

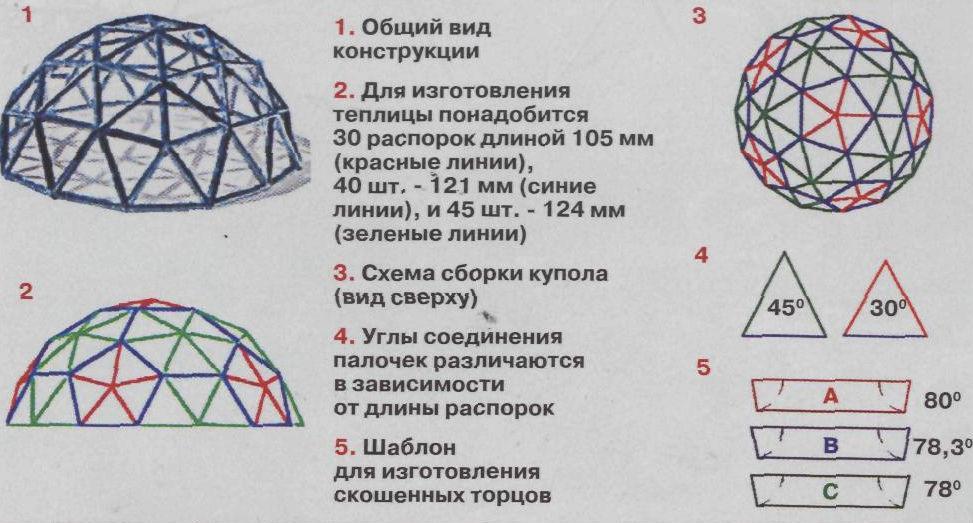

Купольная теплица своими руками: чертеж.

Сооружение каркаса

Как изготовить теплицу-геокупол (сферу, полусферу) своими руками? После расчета эта процедура включает в себя следующие действия :

1. Подготавливаются бруски для сборки каркаса. Для этого их следует нарезать на детали одинаковой длины.
2. В соответствии с размерами, предусмотренными в чертеже, нарезаются бруски для двери и окна (если наличие такового предполагается в возводимой конструкции).
3. Далее, исходя из размеров треугольников, следует нарезать фрагменты будущего покрытия.

При использовании в качестве укрывного материала пленки нарезать ее не обязательно.

4. Выполняется сборка треугольников.
5. Собранные детали соединяются друг с другом при помощи саморезов. Каждый элемент следует крепить под небольшим углом, чтобы в результате получилась купольная форма.
6. Производится сборка двери. Если она из металла, то лучше ее сварить, так как конструкция на болтах может со временем расшататься.
7. Следующий шаг – крепление петель к двери и проему.
8. Дверь навешивается на петли.
9. Готовое сооружение устанавливается на основание.
10. Заключительный этап – монтаж покрытия. Для крепления поликарбоната используют саморезы, для стекол – штапики. Пленка крепится при помощи прижимных деревянных планок, которые прибиваются гвоздями к каркасу.

Благодаря своим конструктивным особенностям круглогодичная купольная теплица станет настоящим украшением любого приусадебного участка , сохраняя при этом практически все свойства стандартных тепличных сооружений.

А здесь вы можете посмотреть видео про купольные теплицы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter .

Купольная теплица отличается необычной конструкцией. По мнению некоторых огородников, именно в ней получается хороший урожай овощей. Но при постройке теплицы своими руками нужно ознакомиться с особенностями конструкции, необходимыми материалами, а также с тем, как покрыть ее поликарбонатом.

Особенности конструкции круглой теплицы

Круглая сферическая теплица в последние годы становится все более популярной. Чаще всего она привлекает внимание своей необычной конструкцией. Для изготовления каркаса используют не только деревянные, но и металлические профили. Сам купол накрывают стеклом, пленкой или поликарбонатом.

Сферическая форма теплицы имеет широкое основание и обтекаемую форму, поэтому вода на поверхности не задерживается. Кроме того, геокупол можно собрать быстро даже одному человеку.

Как любое сооружение, такая конструкция имеет положительные и отрицательные стороны, с которыми нужно ознакомиться, чтобы решить, нужна купольная теплица-полусфера на участке или нет.

Преимущества

Сначала следует рассмотреть плюсы сооружения. Ведь купольная конструкция не только прочна. Главное, такими теплицами можно покрыть несколько тысяч квадратных метров почвы без дополнительных опор.

Итак, в чем плюсы:

1. Благодаря идеальной аэродинамике купольной конструкции не страшны сильные ветра, так как она обтекаемая.
2. Сферической теплице не страшны подземные толчки, поэтому ее рекомендуют для сейсмоопасных районов.
3. Привлекательный внешний вид тоже не отбросить. Ведь на самом деле конструкция смотрится уникально. Она чем-то напоминает пчелиные соты или космический летательный аппарат.
4. В полукруглой теплице из поликарбоната, созданной своими руками, если ее обустраивали по всем правилам, отлично держится тепло. Это позволяет начинать посадки рано.
5. Для сохранения тепла и поддержания влажности воздуха опытные огородники советуют установить металлическую бочку с водой. Она нагреется за день, а ночью вода отдаст тепло в помещение. Кроме того, именно теплой водой нужно поливать растения.
6. В теплицах с купольной конструкцией создается отличный микроклимат, поэтому рано весной и осенью не потребуется установка дополнительного обогрева.

Внимание! На сооружение полусферического купола уходит намного меньше материалов (а, значит, и финансов), чем на арочные конструкции, даже если они покрывают одинаковую площадь участка.

Недостатки

Несмотря на достоинства, у купольных теплиц имеются свои недостатки, о которых не нужно умалчивать.

Минусы конструкции:

1. Если появится желание установить полки внутри сферической формы, то это будет сделать сложно. Придется монтировать дополнительные стойки.
2. Каркас купольной теплицы собирают из большого количества треугольных элементов, а это чревато выходом тепла через стыки. Для сохранения нужного микроклимата придется заделывать все щели, а на это потребуется время и силы.
3. При изготовлении конструкции своими руками придется выполнять расчеты, если человек несилен в математике, сделать это сложно. Хотя в современных условиях можно воспользоваться геодезическими калькуляторами.
4. При изготовлении треугольных элементов тоже придется немало повозиться, чтобы конструкция смотрелась эстетично и вписалась в дизайн участка.
5. Изготавливая детали купольной теплицы, нужно быть предельно внимательными, чтобы они плотно стыковались. В противном случае не получится собрать купольную теплицу.

Важно! Выбирая параметры сооружения, нужно учитывать рост человека, которому в ней работать. Именно поэтому при расчете купольной теплицы ориентируются на диаметр не менее 4 метров.

Круглая теплица из поликарбоната своими руками

Можно купить готовую конструкцию в магазине. Если есть навыки работы с инструментами, все можно сделать самостоятельно. Но в любом случае лучше посмотреть видео о том, как правильно выполнить сборку купола.

Материалы и инструменты

Для монтажа купольной теплицы потребуются инструменты:

1. Лопата, чтобы подготовить площадку под основание.


2. Шуруповерт.


3. Деревянные бруски или металлические профили выбранной длины.




4. Саморезы.


5. Ножовка для распиливания листов поликарбоната.


6. Поликарбонат.


7. Коннекторы с разным количеством лепестков (от 4 до 6).



Расчет и чертежи

Размер купольной конструкции для выращивания овощей напрямую зависит от площади садового участка. Как правило, огородники ориентируются на 4 или 6 м в диаметре. Расчеты нужно производить с точностью до 1 мм и указать все параметры на чертеже.

Важно! Даже небольшая ошибка не позволит собрать теплицу-сферу.

Как вариант можно использовать схемы, приведенные ниже.

Чтобы получить точный чертеж, нужно обращать внимание на такие параметры:

• площадь основания;
• высоту теплицы;
• общую площадь сферического купола;
• длину и количество ребер;
• величину межреберных углов;
• необходимые элементы для соединения деталей полусферы.

Для выполнения расчетов вручную придется воспользоваться специальными формулами. Но это не каждому огороднику по плечу. Геодезический калькулятор после введения основных параметров точно рассчитает даже количество треугольных элементов. А это в свою очередь позволит определиться с количеством материалов.

Внимание! Если огородник не обладает умением составлять чертежи и создать на их основе проект купольной теплицы, то можно обратиться к специалистам.

Установка основания

Для установки теплицы потребуется ровная площадка. Если таковой нет, нужно выровнять ее с помощью лопаты. Сооружение устанавливают не на один год, и освещенность должна быть максимальной, поэтому следует учесть, что вокруг теплицы не должно быть насаждений деревьев и кустов. В дальнейшем тоже не нужно планировать размещение высокорослых растений.

По всему периметру основания для купольной теплицы снимают слой земли не менее 20 см, чтобы можно было сделать фундамент. Так как теплицу устанавливают не на один год, для основы заливают фундамент, который по форме будет являться многоугольником. Оптимальным считают основание, представляющее собой 10- или 12-угольник.

Сооружение каркаса

Получив данные геодезического калькулятора или специалистов-расчетчиков, сначала нарезают деревянные бруски или металлические профили. Они должны иметь одинаковую длину. Из них создают основные элементы купола в форме треугольников. При нарезке и сборке этих деталей круглой теплицы нужно быть предельно внимательными, иначе купол не собрать.

Детали треугольников покрывают специальными средствами, чтобы продлить их срок службы. Бруски из дерева пропитывают составом для предотвращения гниения, а металлические профили (с ними теплица-купол получается усиленной) обрабатывают антикоррозийным средством.

После того как нужное количество треугольных элементов будет готово, можно приступать к сборке каркаса. По всему периметру основания купольной теплицы закрепляются бруски, к которым крепят треугольники. Работу начинают снизу, постепенно передвигаясь вверх. Основу каркаса крепят между собой специальными металлическими скобами.

Важно! Острый угол треугольника должен строго смотреть вверх и быть перпендикулярным основанию теплицы.

После того как будет собран нижний ряд теплицы, к нему начинают надстраивать другие элементы. В результате появляются ромбы и шестигранники, а сама купольная конструкция приобретает сферическую форму. Сборку деталей ведут с помощью саморезов и коннекторов с 4 или 6 лепестками.

Обшивка конструкции

Для обшивки сферы в данном случае используют поликарбонат. Среди укрывных материалов он пользуется в последние годы популярностью. И это неспроста, так как поликарбонат:

• сохраняет тепло;
• долговечный материал;
• спасает растения от ультрафиолетовых лучей;
• отлично пропускает свет;
• при низких температурах зимой не теряет своих качеств;
• прост в эксплуатации;
• хорошо режется ножовкой.

При использовании поликарбоната в качестве укрывного материала нужно учитывать, что его размеры изменяются при перепадах температуры от -30 до +30 градусов. Он становится короче на 5 мм. Так что, раскраивая материал, нужно делать размеры заготовок из поликарбоната для купольной теплицы немного длиннее треугольной основы.

Крепят поликарбонат к раме с помощью саморезов в предварительно просверленные отверстия. Чтобы материал со временем не разрушался, торцы заделывают специальными профилями.

Двери и окна

Сделать купольную теплицу из поликарбоната своими руками вполне возможно. Во время сооружения сферического каркаса необходимо оставлять места (они должны быть отмечены на чертеже) для форточек и дверей.

Как правило, окна для проветривания устанавливают на втором ярусе треугольных элементов. Форточка будет иметь такую же форму или прямоугольную. Поликарбонат крепят также саморезами, а торцы обклеивают перфолентой.

Каждое окно крепят к основе каркаса с помощью трех небольших навесов для большей устойчивости. Установку выполняют со стремянки. Работать нужно осторожно, чтобы не уронить конструкцию. Каждую форточку по периметру проклеивают резиновым утеплителем, чтобы предотвратить энергопотери во время эксплуатации теплицы.

Двери делают прямоугольными. Некоторые огородники верхнюю часть изготавливают в форме треугольника. Чтобы открытые двери и окна в купольной теплице не парусили, к ним приделывают фиксаторы.

Внутреннее обустройство

Гряды внутри теплицы-геокупола, выполненной своими руками, как правило, устраивают вдоль стен по всему периметру. Место в центре тоже не должно пустовать. Если на нем не предполагают выращивание овощей, то там можно установить емкость для воды, чтобы она успевала согреваться до следующего полива.

Купольную теплицу можно эксплуатировать в течение всего года и даже зимой, если в доме имеется автономное отопление. Для этого устанавливают по периметру трубы, которые подсоединяют к системе, а сверху насыпают плодородную почву. Горячая вода, проходя по трубам, согревает почву и воздух, поэтому растения будут чувствовать себя комфортно.

Кроме труб, в отапливаемой теплице зимой устанавливают электрический вентилятор для нагревания воздуха.

Примеры купольных теплиц

Существуют разные варианты сферических теплиц. Несколько примеров приведены ниже. В каждом из вариантов используют разные материалы для обустройства основы, каркаса. Кроме того, для покрытия каркаса можно взять стекло, поликарбонат или пленку. Элементы каркаса не всегда треугольные, что тоже можно увидеть на фото.

Заключение

Купольная теплица пока редкость на огородах россиян. Отношение к этому сооружению тоже неоднозначное. Одни огородники отмечают только положительные свойства теплицы для выращивания овощей. В других отзывах отношение негативное. Как бы то ни было, каждый человек решает сам, какую теплицу установить на своем участке.

Друзья, здравствуйте. Сложность темы, как построить купольную теплицу своими руками, заключается не в порядке действий, расчете или даже распиловке материала. А в другом. Поскольку желание воздвигнуть это сооружение возникает по нескольким нетипичным причинам:

• Если подходить к делу серьезно, то первой основательной причиной становятся знания о купольных сооружениях и куполостроении.
  Землевладелец, который эксплуатирует пленочный парник или в лучшем случае перешел на поликарбонатную теплицу вряд ли заинтересуется новой конструкцией, не зная о ней ничего. Однако, преимущества, которые несет с собой купол, сдвинут с места самого консервативного фермера. Остается только получить детальную информацию.
• Следом идет дух эксперимента. Попробовать что-нибудь новенькое хочется каждому. А почему бы и нет, если земельная площадь позволяет. Однако здесь две вещи:
  1. Новое – это хорошо забытое старое. Точнее, находящееся вне поля зрения.
  2. Опять же знания.
• Третий случай, которым можно ограничиться, происходит с теми, кто уже видел купольную теплицу, заходил в нее, вкушал результат. Но снова происходит разделение:
  1. На того, кто поверил в преимущества перед обычной теплицей.
  2. И на тех, кто не поверил, но захотел, извините за выражение, покрасоваться перед соседями.
     Итак, постройка купольной теплицы своими руками для отважных земледельцев, умеющих хорошо считать и рассчитывать. Для людей, использующих передовые технологии обработки почвы, а также естественное выращивание растений. Здесь в большей степени намек на овощные культуры. Хотя экзотика при купольных характеристиках теплообмена не за горами. Пора задать вам вопросы:
  3. Знаете ли, вы, что в купольной теплице можно собирать урожай три раза в году? Например, в средней полосе России с периодом ярко выраженного лета с конца мая до середины августа.
  4. Знаете ли, вы, что при минимальном зимнем обеспечении тепла возможна посадка и сбор картофеля хоть круглый год? Причем электроэнергия необязательна.
  Но о секретах чуть ниже. А для начала пушечный залп из перечня базовых преимуществ купола.

О конструкции и материалах по-простому

Купол представляет конструкцию Фуллера – американского исследователя в области геодезических архитектурных сооружений. Сетчатая оболочка из треугольников не что иное, как самонесущий каркас. Поэтому принципы решения послевоенного жилищного кризиса были перенесены в аудиторий, складов, ангаров и оранжерей. В основу нашей купольной теплицы входят пять элементов:

1. Фундамент. Здесь мнение разделяется на сваи с последующей обшивкой и сварной уголок. Выбор за вами. А я использовал свайный вариант. Сооружение фундамента для купола – очень каверзная вещь. Просчетов не должно быть как по вертикали, так и по горизонтали.
2. Каракас. За основу каркаса берется заборная доска. Она стандартного размера 100х20 мм. Этого достаточно для одностороннего пленкопакета летнего образца. Для зимнего варианта с двойной обшивкой треугольников требуется толщина доски в 40 мм. Учитывайте то, что меньший размер торца 40х20 потребует использование строительных лесов. А по каркасу из досок 100х20 можно перемещаться акробатическим путем.
3. Коннекторы. Только не смейтесь. Я использовал черенки для лопат. Стандартный размер диаметра 38–40 мм. Соединением стала перфолента средней жесткости с одной полосой отверстий.
4. Пленка. Почему же выбрана пленка торговой марки Светлица? Ответ на этот вопрос лежит в анализе испытаний пленок. В России из шести видов пленочного материала Светлица показывает лучшие результаты. Причем критерии оценки различны:
   • Гидрофильность. Капли конденсата не падают со Светлицы.
   • Жесткость. Пленкопакет выдерживает поверхностное натяжение на гвозде под собственной массой. За образец взята рамка 50х30 см.
   • Прозрачность. У Светлицы высший показатель. Потери света составляют 10%. А у поликарбоната все 40%.
   • Цена. Квадратный метр пленки стоит около 100 рублей при учете толщины. Мой выбор пал на толщину 120 мкм. Стоимость квадратного метра у официального дилера с самовывозом составляет 47 рублей. Точный расчет треугольников с нахлестами для спайки определяет вариант погонного метра. Он бывает разной ширины: три метра или четыре метра.
   А главное, Светлица – это многолетняя круглогодичная пленка для теплиц. Срок службы 7 лет.
5. Метизная группа. Я использовал саморезы длиной 4 см. Существуют рекомендации примять саморезы со сверлом на конце. Это предотвратит растрескивание древесины по волокнам. Но во всем требуется сноровка и опыт. При аккуратной работе шуруповертом на нужных скоростях процент растрескивания будет минимальным. Я, по крайней мере, выбрал саморезы с мелким шагом резьбы.

Какие инструменты требуются для строительства купольной теплицы своими руками

Итак, перейдем к расчетам. Вам они кажутся сложными, но все размеры в руках, точнее, в памяти калькулятора для расчета купола.

Расчет

С повышением популярности куполостроения алгоритм автоматического расчета получил распространение на многих языках и серверах в разных частях мира. Запрос в поисковой системе интернета выдаст сразу несколько вариантов. На самом деле это один и тот же калькулятор. Для составления данных требуется указать радиус сферы. Остальные параметры, отражаемые на трехмерном рисунке, интуитивно понятны:

1. Частота треугольников.
2. Класс разбиения.
3. Осевая симметрия.
4. Часть сферы.
5. Способ соединения.
6. Диаметр коннектора.
7. Ширина и толщина ребер.

Похоже на детский конструктор, только в интерактивном виде.
В результатах измерений отразится площадь покрытия и основания, а также объем пиломатериала и суммарная длина ребер. Чуть ниже отразятся чертежи ребер, треугольников и вершин. По мере изучения расчетов калькулятора вы поймете, что отталкиваться нужно от стандартных размеров материалов:

• Длины доски.
• Длины черенка для коннектора.
• Площади и габаритов пленки.
• Длины свай.

Главное, уместить основные элементы строения в нераскроенный материал с наименьшим остатком. Количество саморезов подсчитывается до плюс/мину пяти штук. Хотя запас не помешает. Треугольники из пленки можно склеивать из остатков. А вот здесь я не советую этого делать:

• Многие забывают про нахлесты.
• Склейка двух половинок – это затраты по времени.
• Склеенные треугольники уступают в запасе прочности. Особенно в зимний период.

Я склеивал из половинок. Сэкономил деньги. Но не время и нервы. А сейчас переходим к главной части описания. Это сборка купольной теплицы своими руками.

Порядок сборки

Приобретение материалов – дело хозяйское. Где, как и почем решать каждому индивидуально. Поэтому информацию упущу. Но нюансы были. Большую часть расходников я покупал в строительном магазине. Доски приобретал на пилораме. А вот пленку мне доставили из Москвы на заказ. Ваш вариант может быть практичней. Все же купол – это предмет экономии. Если вы подготовите все элементы, останется только собрать их. А сейчас пришла пора описать порядок строительных действий:
1. Фундамент. Для десяти свай потребовался один шестиметровый прямоугольный профиль. После распила длина каждой сваи составила 60 см. Углублялись опоры на 40 см. Может показаться, что этой длины не хватит для надежности. Однако купол, как самонесущая конструкция, перераспределяет вес пропорционально. Более того, напряжение на сваи в какой-то мере остается внутри элементов каркаса. Главное, при установке свай – выставить уровень. Даже миллиметровые отклонения будут заметны. Что у меня и произошло. Три точки опоры купола оказались в подвешенном состоянии. Но это никак не отразилось на прочности теплицы. Все же от работы кувалдой зависит многое. Что касается вертикального выравнивания, то оно намного сложнее. Я изначально не отсыпал строительную площадку и строил теплицу на ландшафте с естественными неровностями. Проверку точности установки свай проверял периметром, собранным из нижнего ряда ребер. Ошибка была на лицо. Перепады по высоте дали погрешность. Ребра не сходились. Пришлось заново забить половину опор. Учтите этот момент.

2. Монтаж каркаса на сваи. Способов установки много. Насколько хватает фантазии. Но очевидным преимуществом обладают надежные крепкие варианты. Расскажу, как сделал я. В коннекторе с четырьмя лепестками пропилил два паза по размеру торца квадратной трубы.

Посадил коннектор на сваю. Далее, по порядку монтировал первый ряд ребер. Сборка треугольников имеет свою последовательность.

Нельзя собирать последующий ряд, не закончив предыдущего. Нельзя затягивать саморезы до конца. Так как для выравнивания ребер в силу их естественных неровностей требуется люфт в коннекторе. Каждый лепесток прикручивается на два самореза. Ближний и дальний от центра коннектора. Две точки, где дальняя фиксируется под углом, дают жесткость.

Монтаж каркаса – это очень увлекательное занятие. Но новичок сталкивается с трудностями соединения крайних точек ребер на любом уровне. Поэтому могу посоветовать вот что: не переусердствовать с закручиванием саморезов. Вероятно, их придется ослаблять, причем не один раз. А дерево это не любит. Для сборки вершины придется использовать дополнительные силы, чтобы притянуть либо отодвинуть точки соединения друг от друга. Не пугайтесь, если ребра не сходятся.

При правильной распиловке проблема решается просто. Нужно ослабить предыдущие узлы сцепки. Процесс монтажа деревянной части купола трудно описать, поскольку он понятен только при непосредственном контакте с объектом. Помните, соблюдайте точные размеры при распиловке материала. Иначе купол не соберется. Способ перемещения по строящемуся каркасу индивидуален. Выбор заключается между лесами и акробатическими трюками вдоль треугольных сегментов. Второй вариант доступен строителям с небольшой массой тела.

3. Обшивка бортов. Собранный каркас очень жесток и крепок. Возникает дальнейший вопрос: клеить пленку или создавать борт, обшивая сваи по периметру? Внесение грунта в теплицу возможно только во втором случае. Я обшивал периметр полосками из оцинкованного железа шириной 20 см и длиной 200. Единственное неудобство – приходилось сидеть либо вставать на колено. Листы пришивались в две крепежные линии:

• На сваю в заранее установленные кронштейны.
• В нижнее кольцо ребер, которое на тот момент усиливалось дополнительным продольным ребром.

Для монтажа я использовал сверло по металлу диаметром 3 мм и шуруповерт. В тех местах, где листы не сходились в единую линию, я разрезал их и монтировал с новых точек. Между сваями я крепил деревянные поперечины для усиления прочности обшивки.

4. Пленка. Склеивание пленки – это самый сложный процесс. И если вы никогда не работали со строительным феном или натяжными потолками, то перед делом следует потренироваться. Моей ошибкой стал монтаж верхнего пятигранника из половинчатых треугольников. Они склеивались дома заранее. Дело в том, что я экономил на пленке, учитывая остатки, из которых собирал треугольники. Не советую вам этого делать. Цельный треугольный лист менее капризен в проклейке. Ну и так далее. Заказывайте пленку только с учетом целых сегментов. Да, обрезки будут, но они того не стоят. С каждой новой проклейкой я овладевал нелегким искусством. Ведь при максимальном нагреве пленка дает усадку либо прогорает. При недостаточном – не клеится. Опыт приходит быстро. Особенно если вы ограничены в дорогом материале. Нижний ряд треугольников получился на славу. В сегментах для форточек учитывайте максимальный нахлест. Главное – старайтесь меньше нервничать при склейке. Это действительно сложный процесс.

5. Установка форточек и дверцы. Открывающиеся сегменты представляют собой те же треугольники, но без коннекторов. Ребра в них расположены в одной плоскости и скреплены перфолентой. На каждую дверцу ушло по три навеса небольшого размера. Чтобы прикрепить форточки на втором ярусе, я использовал лестницу. Делал это осторожно, чтобы не порвать пленку. По периметру форточек и двери проклеил полоску резинового утеплителя для защиты от теплопотери и дождевой воды. На этом этапе строительства проблем не возникло. Однако фиксация элементов в открытом состоянии, необходимом для проветривания теплицы, заставила меня подумать. Ваш вариант – это ваша фантазия. Только помните, при открытой форточке возникает парусность. В первую очередь, самой форточки. Фиксатор для проветривания должен быть очень крепким как на форточки, так и на дверь.

Ошибки, которые я допустил

Даже не имея большого опыта в строительстве, теплица поддавалась сборке. Но ошибки были неизбежны. Коварность в том, что они проявили себя после сборки. Я их перечислю:

• Пренебрежение выставлением точного уровня свай. В отличие от других конструкций купол погрешностей не любит.
• Чрезмерные затягивания саморезов при сборке каркаса, которые приводили к растрескиванию древесины либо неудобствам соединения замыкающих точек.
• Склеивание треугольных сегментов из лоскутков. Сейчас бы этого делать не стал.

Забыл сказать, что грунт для посадки вносится до приклеивания пленки. Его легче распределить по периметру. Позаботьтесь о крепежных элементах внутри теплицы. Они требуются для подвязки растений или подвешивания лейки, бутылок, садовой одежды. На самом деле этот вариант теплицы далеко не совершенен. Ведь купол можно оснастить ливнеотводом по периметру, поскольку конструкция собирает максимальное количество воды во время дождя. Не помешает капельная система полива. Но эта тема пересекается с эксплуатацией строения. А там фигурируют показатели температуры, влажности, освещенности и особенностей выращивания тех или иных растений. Сами понимаете, что это другая история.

Преимущества купольной теплицы

Их описание происходит легче через сравнение с распространенной на сегодня арочной теплицей из поликарбоната и металлического профиля. Урожайность в куполе своими руками в 4 раза выше, нежели под поликарбонатной аркой. Это происходит за счет нескольких факторов:

• Приступить к высадке растений можно на месяц раньше.
• Урожайный сезон закончится на месяц позже.
• Если в обычной теплице последние помидоры остаются зелеными и замерзают, то в купольной вызревает все.
• Если количество помидоров с одинакового числа кустов в обычной и купольной теплице не отличается, то размеры плодов во второй намного больше.
• Правильная конструкция купола собирает свет по всей площади, а также по всей длине движения солнца. То есть за весь солнечный день. Когда как поликарбонатный конструктив берет свет только под углом 90 градусов.
• В арочной конструкции общее тепло за счет формы находится на уровне 1–1,2 метра, а при квадратном основании еще выше. В куполе за счет уменьшенного объема воздуха тепло находится на уровне от 0,8 метра и ниже.
• Купол быстрее прогревается и дольше отдает тепло. Поскольку площадь рассеивания и теплопотери ниже, чем у арочной конструкции. При температуре в арочной теплице с утра температур составляет +5 градусов тепла, то в купольной еще с ночи остается +20.
• С экономической стороны преимущества очевидны. За пример взят материал поликарбонат. Он также применяется при возведении купола. Хотя пленка остается более практичным материалом. Так вот, на купольную теплицу диаметром 6 метров и площадью 27 квадратов ушло бы 4 листа поликарбоната. А на арочную площадью 18 квадратов – также 4 листа пластикового покрытия. Купольная конструкция выходит на 30% дешевле по материалам.
• Кстати, материал для изготовления широко распространен в строительных магазинах.
• Сборка своими руками довольно проста. Возведение доступно каждому. Даже в одиночку. Требуется лишь умение работать с шуруповертом. Пленочный вариант предполагает эксплуатацию строительного фена. Как ни странно, но предварительный расчет занимает больше умственных усилий. Однако сегодня есть интерактивные калькуляторы расчета купола.
• Время возведения. Сборка и подготовка элементов занимает 5 дней. Изготовление – 2 дня. В общей сложности получается неделя. То есть за неделю творческой плодотворной работы вы получаете теплицу с круглым основанием диаметром, скажем, 8 метров и площадью 50 квадратов.

Проще говоря, малая масса и большое внутреннее пространство, повторяющее движение солнца.

Заключение

При сборке купольной теплицы своими руками не стоит спешить и торопиться в раскройке материала. Подготовительные работы должны занимать больше времени. А расчет лучше сделать несколько раз подряд в течение недели. В любом случае ни одна ошибка при расчетах либо строительстве не отобьет у вас желание возводить купольное сооружение.
