Радиолокационный комплекс небо м. Безоблачное «Небо-М» в Крыму: РЛС, которая смотрит за горизонт. Принятие на вооружение

Дециметровый радиолокационный модуль РЛМ-Д (L-диапазона) межвидового мобильного РЛК 55Ж6М «Небо-М»

В сетецентрических войнах XXI века дальнее радиолокационное обнаружение перспективных тактических истребителей 5-го поколения и их малозаметного ракетного вооружения считается фундаментальной основой для построения надёжной оборонительной тактики как наземной и воздушной компоненты ВВС сил любого государств, включая войсковую ПВО, так и корабельных ударных группировок ВМС. С 80-х - 90-х гг. прошлого века технологически развитые региональные и мировые сверхдержавы прикладывают огромные усилия для разработки мобильных высокопотенциальных радиолокационных комплексов ДРЛОиУ, а также высокочувствительных комплексов для радиоэлектронной разведки и пассивной локации на базе активных и пассивных ФАР, а также кольцевых ФАР со всеракурсным обзором воздушного пространства. Не менее важной задачей является также раннее обнаружение высокоскоростных сверхзвуковых и гиперзвуковых средств воздушного нападения с малой радиолокационной сигнатурой, к которым относятся: боевые блоки баллистических ракет разных классов, малоразмерное управляемое боевое «снаряжение» ракет M26 шведско-американской РСЗО GLSDB (представлено модифицированными малоразмерными УАБ GBU-39SDB) и другое высокоточное вооружение.

Для этих целей в ВС России и Китая применяется целый ряд стационарных и мобильных радиолокационных комплексов, обладающих отличными энергетическими и пропускными способностями, и работающих в метровом, дециметровом и сантиметровом диапазонах волн. К стационарным системам относятся: РЛС системы предупреждения о ракетном нападении типов «Воронеж-М», «Воронеж-ДМ», «Воронеж-СМ» (пока только в проекте), а также новые китайские проекты РЛС СПРН с неизвестными шифрами. Станции способны обнаруживать и сопровождать воздушно-космические элементы ВТО с ЭПР 0,1 м2 на дальностях от 3 до 5 тыс. км. К мобильным причисляются наиболее распространённые российские станции РТВ и ПВО «Противник-Г», «Гамма-С1», «Подлёт-К1», 96Л6Е и «Гамма-ДЕ», а также китайские JY-26 и YLC-2V. Данные РЛС чаще используются в качестве приданных средств целеуказания для ЗРК дальнего радиуса действия С-300ПМ1/С-400 и С-300В4 и HQ-9, сопряжённые с последними через шины данных автоматизированных систем управления смешанной зенитно-ракетной бригадой типа 9С52 «Поляна-Д4М1». Отличительным способностями этих РЛС являются: быстрое время развёртывания, разные диапазоны работы и унификация универсальными вышками для работы по низковысотным целям. К примеру, дециметровая РЛС L-диапазона (частота 1-2 ГГц) 59Н6М «Противник-Г» предназначена для дальнего обнаружения и сопровождения воздушно-космических объектов на высотах до 200 км (низкоорбитальный участок); станция может выдавать целеуказание ЗРК, а также более точным сантиметровым радиолокационным станциям боевого режима типа «Гамма-С1». Последние вполне могут быть адаптированы под задачи целеуказания и подсвета зенитным ракетам с АРГСН и ПАРГСН.

Станцию 48Я6-К1 «Подлёт-К1» можно считать радикально усовершенствованным низковысотным обнаружителем 76Н6. Потолок обнаружения целей составляет всего 10000 м, а дальность - 300 км. При этом, твердотельная ПФАР, работающая в сантиметровом X-диапазоне даёт возможность не только сопровождать на проходе, но и захватывать низковысотные крылатые ракеты с малой радиолокационной сигнатурой. Несмотря на возможности работы по баллистическим объектам, угломестная зона обзора от -2 до +25 град говорит о том, что станция «заточена» под лоцирование и обеспечение пуска ЗУР исключительно по низковысотным целям. Другими словами, «Подлёт-К1» - единственная в своём роде многофункциональная РЛС низковысотного режима, не имеющая аналогов в мире. Что касается предельной скорости сопровождаемых объектов, то 49Я6-К1 имеет по этому параметру ограничение в 1200 м/с (по гиперзвуковым СВН со скоростями ≥5М «Подлёт» не работает). РЛС «Противник-Г» имеет ограничение по скорости сопровождения 2200 м/с. Но в отличие от «Подлёта-К1», работает она в ДМ-диапазоне и не позволяет осуществлять автозахват воздушных целей с точностью до трёх-пяти десятков метров.

Несмотря на отличные обзорные характеристики на низковысотном и средневысотном участках ВО до 10 км (тропосферный участок), сантиметровый диапазон работы, возможность сопровождать на проходе до 200 ВЦ, а также захватывать часть из них на точное автосопровождение, многофункциональный РЛК «Подлёт-К1» не может использоваться в качестве самостоятельной РЛС. Его сектор обзора по углу места достигает всего +25 градусов, а поэтому над РЛК образуется крупная непросматриваемая воронка «мёртвой зоны» с громадным 310-градусным сектором. Для её перекрытия нужны такие РЛК, как ВВО 96Л6Е и т.д.

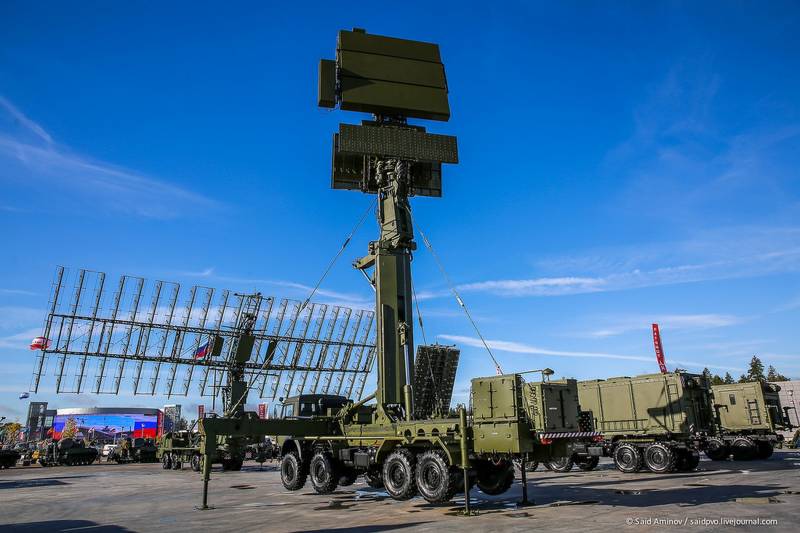

Радиолокационным комплексом, который дополняет «Подлёт-К1» на стратосферном и экзоатмосферном участках пространства, является всевысотный обнаружитель 96Л6Е. Данный комплекс используется в качестве основного придаваемого средства целеуказания в дивизионном звене ЗРК С-300ПС/ПМ1 и С-400 «Триумф» и обладает высочайшими тактико-техническими характеристиками. ВВО 96Л6Е имеет верхнюю границу зоны обнаружения - более 100 км, обладает максимальной скоростью сопровождаемой цели - 10000 км/ч, а также способен сопровождать на проходе 100 воздушных целей с ЭПР до 5 м2 на удалении 400 км. Стоит отметить, что ВВО 96Л6Е, обладающий многолучевой антенной решёткой, показывает очень гибкие аппаратные возможности по формированию диаграммы направленности в угломестной плоскости, а поэтому способен взаимозаменять «Подлёт-К1» в задачах обнаружения низковысотных воздушных целей.

Китайские РЛС дежурного режима также не отстают от отечественных изделий. И наиболее интересным образцом из Поднебесной является РЛС дальнего радиолокационного обнаружения JY-26. Впервые станция была представлена на Международной авиакосмической выставке в Чжухае в 2014 году, а уже через год все западная пресса и Интернет взорвались скандальными сводками об обнаружении малозаметных истребителей F-22A над Южной Кореей данными РЛС. «Рапторы» были переброшены на южнокорейскую авиабазу Осан весной 2013-го года для демонстрации поддержки Сеула в разногласиях с Пхеньяном по ракетно-ядерной программе Корейской Народно-Демократической Республики, а также в рамках американо-южнокорейскихучений «Фоул Игл» («Foal Eagle»).

Обнаружение F-22A «Raptor» китайскими радарами JY-26 - для Запада действительно сногсшибательная, потому что даже с учётом размещения JY-26 на восточной оконечности провинции Шаньдун (выдаётся на 300 км в Жёлтое море), F-22A были обнаружены на расстоянии 250-300 км. Ведь хорошо известно, что «Рапторы», обладающие ЭПР в пределах 0,07 м2, могут быть обнаружены современными наземными РЛС радиотехнических войск на дальности не более 120-150 км. Американские и британские специалисты утверждают, что JY-26 работает метровом и дециметровом диапазонах (VHF/UHF- от 136 до 512 МГц), что даёт неплохие преимущества в обнаружении дальних малоразмерных целей за счёт лучшего распространения низкочастотных волн в воздушном пространстве. Но большую роль здесь всё же выполняет высокий энергетический потенциал, распределяемый между 512 приёмо-передающими модулями активной ФАР станции JY-26. Если ориентироваться по таким дальностным показателям, то можно утверждать, что цель типа «истребитель» с ЭПР 3 м2 может быть обнаружена на дистанции от 600 до 750 км. Для сравнения, даже отечественный радиолокационный обнаружитель метрового диапазона с 55Ж6У «Небо-У» способен обнаружить цель с подобной РЛ-сигнатурой на расстоянии не более 420 км, и это при импульсной мощности 500 кВт. Из этого следует, что JY-26 должна иметь импульсную мощность более 800 кВт.

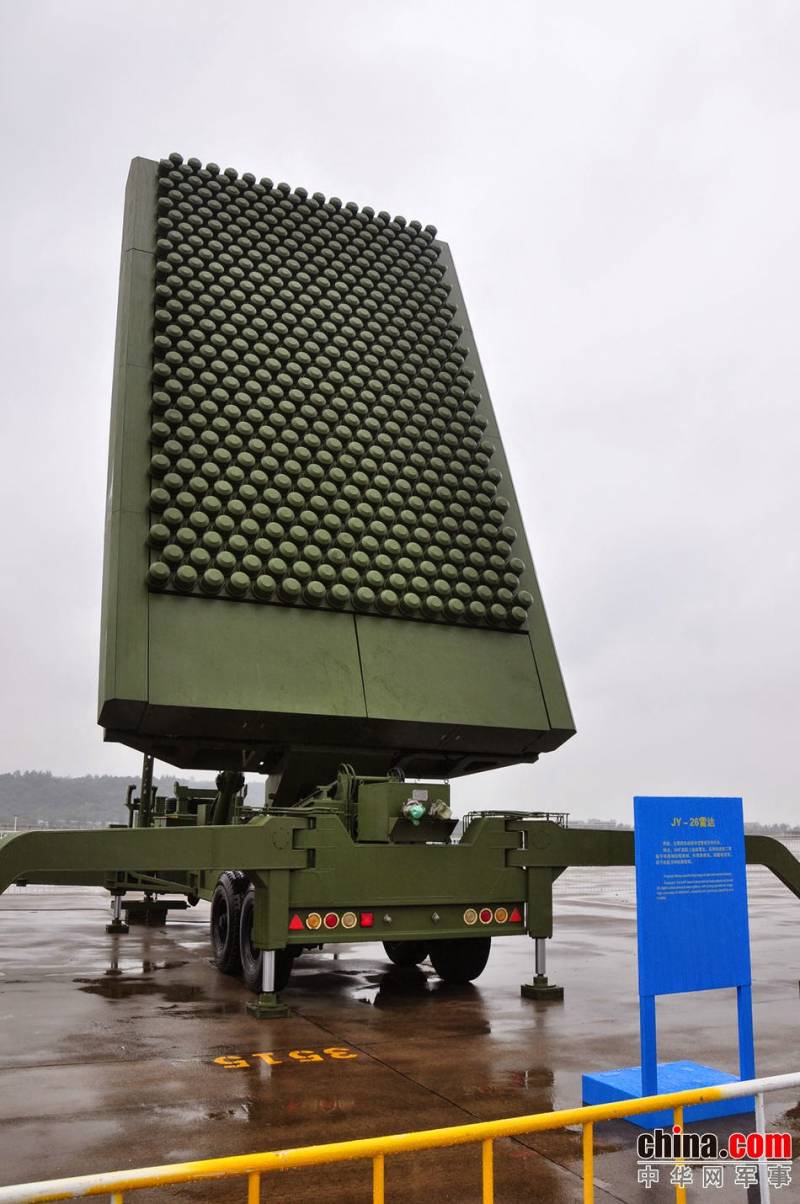

Китайская перспективная РЛС-ДРЛО JY-26

Другими радиотехническими антистелс-средствами можно считать станции пассивной радиоэлектронной разведки. К одним из лучших отечественных станций РТР и пассивной локации относится «Валерия». Оснащённый пассивной кольцевой ФАР антенный пост, поднимающийся на телескопической вышке на высоту 20-25 м, даёт возможность пеленговать ближние и дальние радиоизлучающие воздушные объекты на расстояниях до 500 км и высотах - от земной поверхности до 40 км. За счёт неподвижной кольцевой антенной решётки темп обновления информации о радиоизлучающих целях не превышает и половины секунды, что является преимуществом перед стандартными вращающимися РЛС. СРТР «Валерия» работает в метровом, дециметровом, сантиметровом и миллиметровом диапазонах волн, что позволяет выполнять лоцирование источников радиосвязи UHF/VHF-диапазонов, бортовых РЛС тактической и стратегической авиации (включая те, которые работают в широкополосном режиме «низкой возможности перехвата» LPI и ППРЧ), радиовысотомеров тактических и стратегических крылатых ракет, а также активных радиолокационных головок самонаведения без вскрытия собственных координат. «Валерия» без затруднений обнаружит излучение бортовых РЛС AN/APG-77 и AN/APG-81 (установлены на F-22A и F-35A/B/C) в любых режимах работы, а также зафиксирует излучение их бортовых модулей обмена тактической информацией на каналах «Link-16» JTIDS и IFDL.

Аналогичной китайской станцией радиоэлектронной разведки и пассивной локации является DWL-002. Информация об изделии появилась в мае 2014-го года, после участия в 9-й международной выставке военной электроники (CIDEX-2014). Китайский аналог, как и СРТР «Валерия», обладает высочайшей чувствительностью даже к наиболее слабым источникам излучения, что позволяет пеленговать не только воздушные цели с работающими радиолокационными средствами, но и в режиме полного радиомолчания. Как это происходит? Помимо излучения мощных обзорных и многофункциональных РЛС радиотехнических войск и войск ПВО, летательный аппарат противника может облучать огромное количество иных источников излучения, которыми являются метеорологические РЛС, вышки мобильной GSM-связи дециметрового диапазона и т.д. Излучение от них отражается по принципу любого другого радиосигнала, и будет непременно зафиксировано пассивной антенной DWL-002. Таким образом, ни одна воздушная не пройдёт незамеченной близ антенного поста «Валерии» или DWL-002, но с той разницей, что будет обнаружена с гораздо более близкого расстояния, нежели со включенной БРЛС.

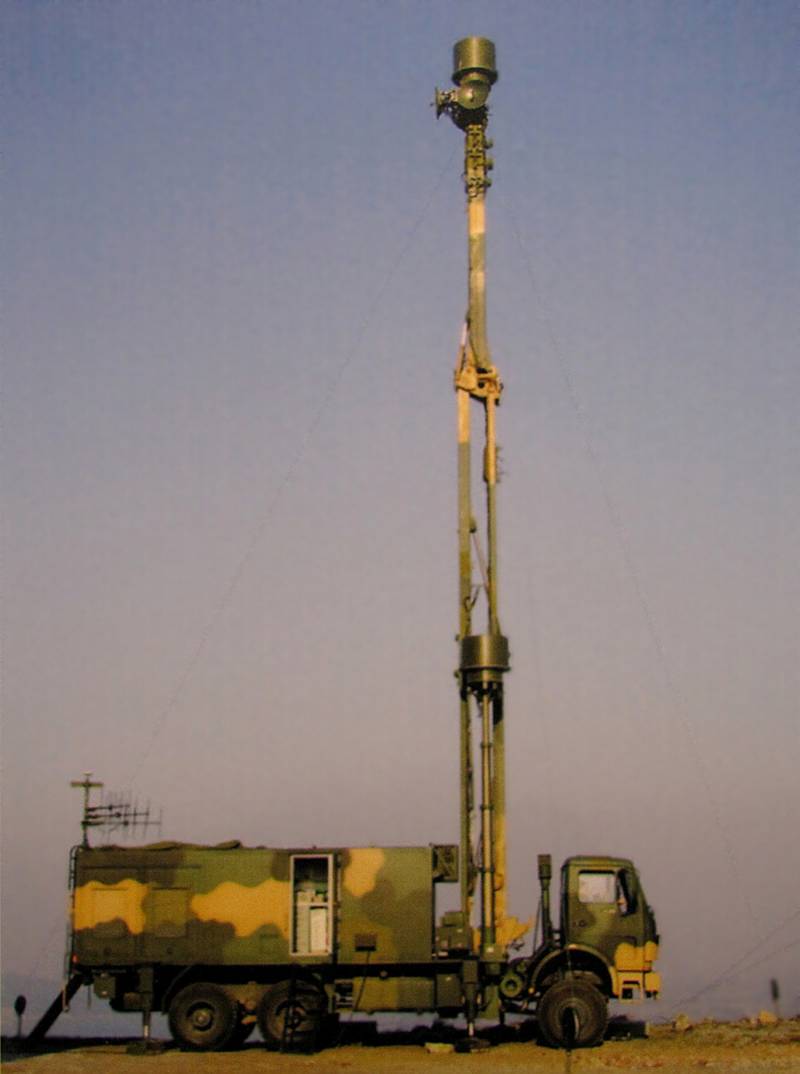

Станция радиоэлектронной разведки и пассивной локации DWL-002 ВС Китая. Как видно на фотографии, одна станция оснащена 2 приёмными антенными постами

Как известно, станции пассивной локации, в отличие от активных РЛС, обычно представлены несколькими антенными постами, разнесёнными на местности, которые работают в метровом, дециметровом и сантиметровом диапазонах. Такая конфигурация предполагает точное определение координат радиоизлучающих объектов противника, когда нет возможности использовать стандартный импульсный метод определения дальности до воздушного объекта, который применяется стандартными РЛС. Данный метод называется разностно-дальномерным. Требуется не менее 3-х разнесённых пассивных антенн для вычисления двух значений разности расстояний между каждым постом и целью(по разности времени прихода сигнала), а также определения точки пересечения гипербол полученных разностей времени с точками пространственного расположения пассивных антенн. Подобный метод также используется в станции пассивной разведки «Кольчуга-М».

Несмотря на многочисленные достоинства всех вышеперечисленных средств радиотехнической и радиоэлектронной разведки, они способны дать время оповещения до подлёта многочисленных сверхмалоразмерных гиперзвуковых элементов высокоточного (скорость 6-7М) всего 1,5 - 2 минуты, чего крайне недостаточно для своевременного приведения в боевую готовность всех, действующих в сетецентрической увязке, зенитно-ракетных бригад ВКС и дивизионов войсковой ПВО. Необходимы дополнительные мобильные радиолокационные средства, обладающие значительно более высокими энергетическими качествами, которые позволили бы оповестить противоракетное звено на определённом участке ТВД о приближении 7-маховых ЛА за 4-5 минут до их подлёта.

В этом нет равных перспективному многоэлементному межвидовому радиолокационному комплексу 55Ж6М «Небо-М», объединяющему качества СПРН, ДРЛО, а также радара целеуказания для зенитно-ракетных подразделений. Согласно информации источника в Минобороны России, в течении 2016-го года Воздушно-космическим силам было передано 5 радиолокационных комплексов «Небо-М». Первые же комплекты начали поступать в ВВС с конца 2012-го года. Таким образом, по состоянию на 2017 год РТВ располагают более чем 10 комплектами «Небо-М». Комплексы состоят на вооружении частей РТВ в Восточном и Западном военных округах.

Пройдя полигонные испытания в 2009-м году, радиолокационный комплекс «Небо-М» был успешно направлен на государственные испытания, но далеко не в полной комплектации. Полностью готовыми были лишь метровый радиолокационный модуль РЛМ-М, дециметровый - РЛМ-Д, а также кабина управления КУ РЛК; сантиметровый модуль РЛМ-С находился тогда на уровне эскизного проекта. Но даже в таком составе «Небо-М» отличался уникальными в своём классе параметрами. Благодаря высоким энергетическим параметрами метрового и дециметрового модулей, даже в обзорном режиме дальность обнаружения целей с ЭПР 1 м2 достигла 550 - 600 км, что стало рекордным показателем среди всех современных РЛС-ДРЛО. РЛМ-Д (как единый элемент) относится к наиболее мощным мобильным РЛС дециметрового диапазона, и, аналогично другим модулям комплекса «Небо-М», оснащается собственным генератором мощностью 100 кВт. Модуль представлен многоэлементной твердотельной АФАР со встроенным в каждый ППМ фазовращателем: подобный шаг даёт возможность использовать станцию как в режиме кругового сканирования, так и в режиме секторного обзора для более тщательного и дальнего наблюдения за ракетоопасным направлением.

Секторный режим работы отличается ещё более высокой импульсной мощностью ППМ радиолокационных модулей, что позволило довести инструментальную дальность до 1800 км: на таком удалении «Небо-М» способен обнаруживать стартующие оперативно-тактические баллистические ракеты и баллистические ракеты средней дальности. Скоростной предел обнаруживаемых и сопровождаемых целей достиг 5000 м/с. Цель с ЭПР 0,1 м2 (боевой блок БРСД или ОТБР) может быть обнаружена на дальности 600-650 км, а 0,01 м2 - 300-350 км. Таким образом, комплекс «Небо-М» является рекордсменом как по многофункциональности, так и по параметрам ранней выдачи целеуказания (2-5 мин) для привязанных к системе ВКО зенитно-ракетных комплексов С-300В4 и С-400 «Триумф».

СТОЛЬ ЛИ ВОСТРЕБОВАН КОМПЛЕКС «НЕБО-М» ВВИДУ НАСЫЩЕННОСТИ ВКО РФ РАДИОЛОКАТОРАМИ ВЫСОКОЙ ЗАВОДСКОЙ ГОТОВНОСТИ СЕМЕЙСТВА 77Я6 «ВОРОНЕЖ»?

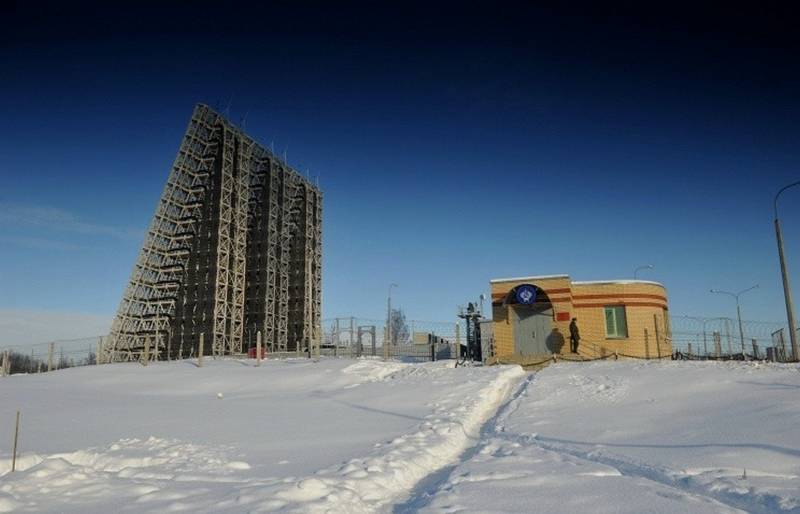

Перспективная система предупреждения о ракетном нападении (СПРН) Войск воздушно-космической обороны России основывается сегодня на высокопотенциальных метровых РЛС 77Я6 «Воронеж-М», их модернизированных версиях 77Я6-ВП «Воронеж-ВП», а также дециметровых вариантах 77Я6-ДМ «Воронеж-ДМ». Станции этого семейства возводятся на базе лёгких модульных элементов блочно-контейнерного состава; и, в отличие от таких гигантских сооружений, как РЛС «Дарьял-У», монтаж всех необходимых элементов обычно занимает не более 18 - 24 месяцев. С момента заступления, в феврале 2012-го года, на боевое дежурство станции «Воронеж-М» в п. Лехтуси Ленинградской обл., ВКО получили уже 7 подобных РЛС. В этом году планируется «запустить» 2 «Воронеж-ДМ» в Енисейске и Барнауле, а также 1 станцию «Воронеж-ВП» в Орске. Сеть из 7 станций сформировала вокруг России достаточно плотное радиолокационное поле на всех ракетоопасных воздушных направлениях на расстояниях 4200 - 6000 км и высотах от 150 до 4000 и 8000 км. Секторы обзора станций «Воронеж» в европейской части России перекрываются, что исключает наличие непросматриваемых «брешей» на юго-западном, западном и северо-западном воздушных направлениях, а рекордная пропускная способность каждой РЛС «Воронеж» в 500 целей позволяет сохранить контроль над тактической ситуацией даже в момент массированного удара средствами воздушно-космического нападения противника. Но касается это лишь экзоатмосферного гиперзвукового вооружения, поскольку нижняя граница зоны обзора для 77Я6 составляет около 100 км. Все летательные аппараты, оперирующие на высотах до 50-70 км, не входят в список целей «Воронежа».

Нельзя пренебречь и вопросом радиогоризонта. Даже в том случае, если бы 77Я6-ДМ были приспособлены для работы по низковысотным и средневысотным целям (от 15 до 20 км), радиогоризонт составлял бы для них всего 400 - 550 км, что не даёт стационарным «Воронежам» абсолютно никаких преимуществ перед передовыми мобильным РЛК типа «Небо-М». Другими словами, радиолокационный комплекс «Небо-М» - единственное мобильное средство радиотехнической разведки, способное выполнять функции СПРН по низковысотному и средневысотному «снаряжению» сверхзвуковых или гиперзвуковых ракет и летательных аппаратов, обеспечивая при этом достойное время оповещения о подлёте, а также возможность быстрой переброски на тот или иной участок ракетоопасного ВН. Много ли подобных направлений у нашего государства? Не так уж и много, но пока всё ещё имеются!

Во-первых, это северо-восточное воздушное направление (ВН), которое всегда являлось одним из самых слабых мест нашей ВКО. На этом направлении функционирует метровая РЛС-СПРН «Дарьял-У». Как и у любой другой РЛС, у станции «Дарьял» имеются значительные энергетические потери по краям сектора сканирования, что означает потерю дальности, причём правый край диаграммы направленности (ДН) как раз примерно «покрывает» северные воздушно-космические рубежи над Морем Лаптевых, Восточно-Сибирским, а также Карским морями. Получается, что небо над северными участками Сибири и Якутии практически не просматривается печорским «Дарьялом», а до введения в «противоракетное звено» РЛС «Воронеж-ВП» в Воркуте (с увеличенным до 120 градусов сектором обзора) остаётся ещё 2 года.

В такой ситуации отличным решением может быть размещение 3-х радиолокационных комплексов «Небо-М» вдоль северных морей, омывающих РФ. Первый может быть развёрнут близ Норильска. Второй, - в окрестностях Тикси: здесь он будет выполнять не только роль радара СПРН и ДРЛО северных воздушных рубежей нашей страны, но и выступать в качестве средства раннего оповещения и целеуказания для зенитно-ракетной бригады и авиации ПВО, прикрывающей главную авиабазу «арктических сил» «Тикси». Как известно, в этом году Тикси начнёт постепенно превращаться в стратегически важную воздушную гавань ВКС России на северном стратегическом направлении. На эту АвБ также могут перебросить стратегические бомбардировщики-ракетоносцы Ту-160 и ракетоносцы средней дальности Ту-22М3. Третий целесообразней развернуть в окрестностях Анадыря. Во-первых, здесь также разместят эскадрилью или авиаполк МиГ-31БМ; во-вторых, секторный режим работы комплекса «Небо-М» сможет охватить воздушно-космический участок над стратегически важным узлом ВВС США - объединённой авиабазой «Elmendorf-Richardson» (Аляска), на которой вполне может быть размещена тактическая и стратегическая авиация с гиперзвуковым ВТО.

Второе весьма непредсказуемое воздушное направление, где может быть востребован комплекс «Небо-М» - юго-западное ВН. На этом направлении наблюдается особо высокая активность тактической и стратегической разведывательной авиации ВВС США, базирующейся на турецких и аравийских авиабазах, а в перспективе будут всё чаще проводиться испытания турецких оперативно-тактических баллистических ракет семейства «Йылдырым». Это и постоянно возрастающая военная угроза со стороны Грузии, которая планирует разместить на военной базе Вазиани крупный контингент Объединённых ВС НАТО в составе бронетанковых подразделений и нескольких батарей комплексов «Patriot PAC-3» или «SAMP-T».

Кроме того, известно, что командования ВС США и Великобритании обычно усиливают свой сухопутный контингент перспективными модификациями реактивных систем залпового огня GMLRS, которые оснащаются управляемыми реактивными снарядами M30 и XM30 с дальностью действия до 70-95 км. Подобное решение уже было принято в прошлом году для усиления группировки Сухопутных войск Великобритании, направляемых в Эстонию. Помимо БМП MCW-80 «Warrior», ОБТ «Challenger-2», ударных беспилотников MQ-9 «Reaper», а также контингента численностью в усиленный батальон (800 человек), Лондон отправит в эту прибалтийскую страну ПУ М270А1 MLRS. Корректируемые снаряды калибром 227 мм представляют серьёзную угрозу для подразделений СВ России в приграничных Ленинградской и Псковской областях. Они не менее опасны, чем ОТБР ATACMS; в первую очередь, из-за малой радиолокационной сигнатуры в 0,04 м2. Радиолокационная станция «Гамма-С1» сможет обнаружить подобные снаряды на расстоянии примерно 100 км, комплекс «Небо-М» - на расстоянии 200-250 км в секторном режиме и около 160 км в режиме кругового обзора. В качестве обнаружителя малоразмерных целей «Небо-М» многократно опережает израильскую МРЛС EL/M-2084 комплекса «Железный Купол».

Сантиметровый радиолокационный модуль РЛМ-СЕ - главный элемент, придающий «Небу-М» высочайшую многофункциональность. РЛМ-СЕ может выполнять завязку трасс воздушных целей, их захват на точное автосопровождение с точной выдачей целеуказания для зенитно-ракетных подразделений и истребительных эскадрилий авиации ПВО. Модуль является глубоко усовершенствованным вариантом всевысотного обнаружителя 96Л6Е, и многофункционального радиолокационного обнаружителя «Гамма-С1»

Возвращаясь к юго-западному ВН, стоит отметить, что является весьма логичным развёртывание РЛК «Небо-М» на 102-й военной базе в Гюмри. Здесь она станет достойным ответом на приобретённую Азербайджаном израильскую станцию «Green Pine», а также сможет контролировать огромные участки воздушного пространства над Турцией, Ираком, Сирией и Грузией. Любые несанкционированные действия тактической авиации НАТО и Израиля на Ближнем Востоке будут немедленно фиксироваться расчётом в кабине управления комплексом КУ РЛК.

Важнейшей отличительной особенностью РЛК «Небо-М» на фоне различных РЛС дежурного режима является также возможность обнаружения экзоатмосферных целей на высоте 1200 км, что в 6 раз выше, чем у РЛС «Противник-Г». На лицо продвинутый радиолокационный концепт с выраженными противоракетными качествами, способный обнаруживать, сопровождать и даже захватывать баллистические ракеты средней дальности вне пределов земной атмосферы. И несмотря на весь упор, сделанный сегодня на создание и продвижение стандартных обзорных или многофункциональных радиолокаторов с дальностью 300-400 км, вскоре подразделения РТВ уже не смогут обходиться без таких комплексов, как «Небо-М». Ведь прогресс в проектировании гиперзвуковых элементов ВТО рано или поздно навяжет более суровые правила ведения войны.

Источники информации:
http://forum.militaryparitet.com/viewtopic.php?id=12519
http://militaryrussia.ru/blog/topic-690.html
http://militaryrussia.ru/blog/topic-872.html
http://militaryrussia.ru/blog/topic-610.html

Ctrl Enter

Заметили ошЫ бку Выделите текст и нажмите Ctrl+Enter

МОБИЛЬНЫЙ РАДИОЛОКАЦИОННЫЙ КОМПЛЕКС

ДЛЯ ОБНАРУЖЕНИЯ АЭРОДИНАМИЧЕСКИХ

И БАЛЛИСТИЧЕСКИХ ОБЪЕКТОВ 55Ж6МЕ «НЕБО-М»

MOBILE RADAR COMPLEX FOR DETECTION

OF AERODYNAMIC AND BALLISTIC OBJECTS 55ZH6МЕ «NEBO-M»

13.08.2012
КОНЦЕРН ПВО «АЛМАЗ-АНТЕЙ» ПРОДЕМОНСТРИРОВАЛ ШИРОКОЙ ПУБЛИКЕ НОВУЮ РАЗРАБОТКУ

На демонстрационной площадке техники в Жуковском, где прошли мероприятия, посвященные празднованию 100-летия Военно-воздушных сил России, публике представили новый многофункциональный радиолокационный комплекс 55Ж6МЕ.
Этот комплекс является «свежей» разработкой концерна ПВО «Алмаз-Антей». Его испытания завершились в октябре 2011 года.
Многофункциональный радиолокационный комплекс 55Ж6МЕ нового поколения предназначен для обнаружения аэродинамических и баллистических целей в условиях воздействия радиопомех.
В его состав входят:
РЛМ-МЕ — радиолокационный модуль метрового диапазона волн;
РЛМ-СЕ — радиолокационный модуль сантиметрового диапазона волн;
РЛМ-ДЕ — радиолокационный модуль дециметрового диапазона волн;
КУ РЛК — кабина управления РЛК.
www.i-mash.ru

27.01.2013
ЗАПАДНЫЙ ВОЕННЫЙ ОКРУГ ПОЛУЧИТ 16 НОВЫХ РАДИОЛОКАЦИОННЫХ СТАНЦИЙ В 2013 ГОДУ

Западный военный округ (ЗВО) получит 16 новых радиолокационных станций в 2013 году, передает «РИА Новости» со ссылкой на официального представителя ЗВО полковника Андрея Бобруна.
По его словам, «в 2013 части радиотехнических войск ЗВО пополнятся современными и перспективными образцами техники: 16 новых радиолокационных станций поступят в радиотехнические батальоны в Ленинградской, Мурманской, Архангельской областях и республике Карелия», – отмечает агентство.
В частности, в течение года округ получит станции «Каста-2Е2», «Небо-М» и «Небо-У».
Кроме того, будут получены станции «Сопка» для контроля целей на малых и предельно малых высотах, станции «Оборона» для дальнего обнаружения.
А.Бобрун отметил, что многие РЛС, которые уже стоят на вооружении в ЗВО, пройдут в 2013 году плановую модернизацию.
По словам А.Бобруна, «в рамках государственной программы вооружения к 2020 году в Западный военный округ поступят свыше 50 современных радиолокационных станций и комплексов различного диапазона действия для информационного обеспечения зенитных ракетных и новейших авиационных комплексов», – передает «РИА Новости».

15.01.2015

В текущем году в Восточном военном округе будут поставлены на боевое дежурство четыре радиолокационные станции «Небо-М» и «Небо-УМ».
Станции поступят в радиолокационные части, дислоцированные в Забайкальском, Хабаровском и Приморском краях, и дополнят общую систему контроля за воздушным пространством.
Новые РЛС относится к межвидовым радиолокационным станциям больших и средних высот. Комплексы способны проводить анализ информации на рабочих высотах о маломерных гиперзвуковых и аэродинамических целях в сложных метеоусловиях, передавать собранную информацию в боевые подразделения ПРО - зенитно-ракетные части средней и малой дальности действия.
Пресс-служба Восточного военного округа

20.02.2015
Войска воздушно-космической обороны (ВКО) приступили к развертыванию нового радиолокационного комплекса «Небо-М», способного в условиях помех отслеживать небольшие аэродинамические, а также гиперзвуковые цели. Об этом сообщил в четверг журналистам официальный представитель Войск ВКО полковник Алексей Золотухин.
По его словам, такие комплексы отличаются существенно увеличенной дальностью действия, высоким темпом обновления и выдачи данных по баллистическим и гиперзвуковым целям.
«Использование активных фазированных антенных решеток позволяет повысить характеристики обнаружения и сопровождения целей», — отметил Золотухин.
Кроме того, рассказал полковник, для использования «Неба-М» требуется вдвое меньше людей, чем прежде, за счет полностью цифровой автоматической обработки данных, способности комплекса распознавать классы целей и других технических особенностей.
Расчеты для этих радаров готовят в Центре подготовки специалистов зенитных ракетных войск Военно-космической академии им. Можайского. Там в 2013 году развернули учебный комплекс «Небо-М». С этого момента успели подготовить уже около 250 человек.
ТАСС

06.05.2015


Радиолокационный комплекс нового поколения «Небо-М», предназначенный для решения задач ПВО и радиолокационного обеспечения зенитных ракетных войск в сложной воздушной и помеховой обстановке, будет представлен в экспозиции Войск ВКО на форуме «Армия-2015».
Как сообщили в Управлении пресс-службы и информации Министерства обороны Российской Федерации, мобильный многодиапазонный комплекс программного обзора «Небо-М» способен выполнять задачи по выдаче информации о малоразмерных аэродинамических и гиперзвуковых целях в сложных помеховых условиях, а также выдаче информации зенитным ракетным системам нестратегической противоракетной обороны ближнего и среднего рубежей перехвата.
В настоящее время специалисты командования ПВО и ПРО Войск воздушно-космической обороны приступили к подготовке радиолокационного комплекса «Небо-М» к транспортировке автотягачами из пункта постоянной дислокации к месту размещения экспозиции.
Военно-технический форум «Армия-2015» пройдет в июне текущего года на территории военно-патриотического парка культуры и отдыха Вооруженных Сил РФ «Патриот» в подмосковной Кубинке.
ЦАМТО

Новая радиолокационная станция (РЛС) «Небо-М» усилила подразделения радиотехнических войск Центрального военного округа, дислоцированных в Поволжье. Об этом в среду сообщили в пресс-службе округа.

Размещенные в Крыму российские радиолокационные станции (РЛС) позволяют контролировать обстановку в воздушном пространстве над всем Черным морем. Высокоточные системы 55Ж6М «Небо-М» способны обнаруживать широкую номенклатуру сложных целей — от самолетов и вертолетов до крылатых ракет и гиперзвуковых аппаратов. Такие комплексы монтируются на машинах и могут быть оперативно развернуты в любой части полуострова. В Сирии 55Ж6М доказали свою высокую эффективность на авиабазе Хмеймим.

В подразделения радиотехнических войск Воздушно-космических сил поступило более 70 новейших радиолокационных станций в 2017 году. Среди них новейшие радиолокационные комплексы средних и больших высот «Небо-М», радиолокационные станции средних и больших высот «Противник», «Всевысотный обнаружитель», «Сопка-2», радиолокационные станции малых высот «Подлет-К1» и «Подлет-М», «Каста-2-2», «Гамма-С1», а также современные комплексы средств автоматизации «Фундамент» и другие средства.

РЛС предназначены для распознавания воздушных объектов, а также определения их параметров, таких как дальности, скорости, высоты и определения госпринадлежности.

Новые образцы вооружения радиотехнических войск, в отличие от средств радиолокации предыдущих поколений, созданы на современной элементной базе, с максимальной автоматизацией всех процессов и операций боевой работы и, следовательно, высокой боевой эффективностью в сочетании с простотой применения и технического обслуживания.

Все современные РЛС отличаются высокой помехоустойчивостью, способностью выполнять задачу по ведению радиолокационной разведки на любых позициях и повышенными возможностями по обнаружению различного класса целей.

Новые радиолокационные станции (РЛС) «Небо-У» и «Небо-М» поступили по Гособоронзаказу в 14 армию ВВС и ПВО Центрального военного округа.

Станции усилили подразделения радиотехнических войск округа, дислоцированных в Поволжье и Западной Сибири.

В рамках реализации государственного оборонного заказа ГОЗ-2017 Министерство обороны Российской Федерации и АО «Федеральный научно-производственный центр «Нижегородский научно-исследовательский институт радиотехники» заключили контракт на поставку мобильных трехкоординатных многодиапазонных радиолокационных комплексов средних и больших высот боевого режима межвидового применения «Небо-М».

В комплексе использованы средства обнаружения со значительными зонами обнаружения малоразмерных и малозаметных целей, в том числе выполненных по технологии стелс. Для РЛК характерно малое время завязки трасс по высокоскоростным целям, высокий темп обновления и выдачи информации, в том числе по скоростным и маневрирующим целям, большие дальности обнаружения пусков баллистических ракет, большие потолки в режиме сопровождения баллистических целей.

В режиме кругового обзора комплекс обеспечивает работу на дальности от 10 до 600 км, на высотах до 600 км. Одновременно сопровождается до 200 трасс целей с радиальными скоростями до 18 тысяч км/ч.

В секторном режиме комплекс может отслеживать до 20 целей на дальности до 1800 км и на высотах до 1200 км.

Воздушно-космические силы России в прошедшем году получили пять радиолокационных станций «Небо-М», которые уже заступили на боевое дежурство. На данный момент на вооружении находятся 10 таких комплексов. Об этом сообщили в пресс-службе Минобороны России.

Кроме того, в 2016 году войска получили РЛС «Подлет-К1», которые не имеют аналогов в мире. Всего на боевом дежурстве по противовоздушной обороне столицы находятся более 30 новейших станций «Подлет-К1» и «ВВО» («Всевысотный обнаружитель») - они способны обнаруживать больше 200 целей разных классов.

«Небо-М» — мобильный радиолокационный комплекс, призванный обнаруживать самолеты, вертолеты и баллистические ракеты, в том числе и летательные аппараты, построенные по технологии «Стелс», на средних и больших высотах

Войска воздушно-космической обороны РФ начали развертывание радиолокационного комплекса ПВО нового поколения «Небо-М», сообщил РИА Новости представитель Управления пресс-службы и информации Минобороны полковник Алексей Золотухин.

«Мобильный многодиапазонный комплекс программного обзора „Небо-М“ способен выполнять задачи по выдаче информации о малоразмерных аэродинамических и гиперзвуковых целях в сложных помеховых условиях, а также выдаче информации зенитным ракетным системам», — сказал он.

Специалисты Западного военного округа (ЗВО) приняли заключительную партию радиолокационных станций (РЛС), поставляемых заводами-изготовителями в рамках Гособоронзаказа-2014.

Восточный военный округ получил современные радиолокационные станции «Небо-М», Гамма-С1″ и «Противник-Г1», сообщил начальник пресс-службы округа полковник Александр Гордеев. «В настоящее время идет подготовка расчетов комплексов к заступлению на боевое дежурство», — уточнил он. Мобильный радиолокационный комплекс средних и больших высот межвидового применения «Небо-М» не имеет аналогов в мире. Он способен анализировать информацию о малоразмерных аэродинамических и гиперзвуковых целях при сильных помехах, а затем снабжать ей зенитные ракетные средства ПРО ближнего и среднего рубежей перехвата.
«В 2011 году завершены государственные испытания комплекса. Первые образцы поступят на вооружение радиотехнических войск уже в 2012 году», - сказал Дрик.
Он отметил, что до 2020 года, в зависимости от производственных мощностей предприятий ВПК, радиотехнические войска планируется оснастить десятками таких станций.

Ульяновский механический завод (входит в состав Концерна ВКО «Алмаз-Антей») представлял на форуме «Армия-2017» РЛС 1Л119 «Небо-СВУ".

Радиолокационная станция «Небо-СВУ» (1Л119) предназначена для автоматического обнаружения, измерения координат и сопровождения широкого класса современных воздушных объектов: самолетов стратегической и тактической авиации, авиационных ракет типа «АСАЛМ», малоразмерных целей, малозаметных целей, в частности, выполненных по технологии «СТЕЛС""

Первая в мире мобильная РЛС 1Л119 метрового диапазона волн с цифровой пространственно-временной обработкой радиолокационных сигналов обеспечивает автоматическое обнаружение, измерение трех координат и сопровождение широкого класса современных и перспективных воздушных объектов — самолетов стратегической и тактической авиации: авиационных ракет типа АСАЛМ, малоразмерных целей (боевых блоков ГЗКР), малозаметных целей, в том числе выполненных по технологии «Стелс», а также распознавание классов целей, определение госпринадлежности (ОГП), пеленгацию постановщиков активных помех.

Отличительными особенностями РЛС 1Л119 от аналогичных станций данного класса являются:

— наличие твердотельной активной фазированной активной антенной решетки (ФАР) с аналого-цифровым преобразованием принимаемых сигналов;

— полностью цифровая первичная пространственно-временная обработка сигналов;

— гибкая адаптация системы обработки сигналов к помеховой обстановке и техническому состоянию станции;

— высокоэффективная цифровая селекция движущихся целей (СДЦ), обеспечивающая устойчивую проводку ВО в интенсивных гидрометеообразованиях и преднамеренных пассивных помехах;

В составе станции:

— антенно-аппаратный пост (ААП) на полуприцепе ЧМЗАП 9907.2;

— дизельная электростанция (ДЭС) ЭД 2×30-Т400-1РА1М4 (или ЭД 2×30-Т400-1РА1М6) на шасси автомобиля «Урал» или ЭД 2×30-Т400-1РА1М5 (или ЭД 2×30-Т400-1РА1М7) на шасси автомобиля КамАЗ;

— запасное имущество ЗИП-О.

Дополнительно станция комплектуется выносным индикаторным постом (ВИП) в контейнере КК6.2 на автомобиле «Урал-532361» повышенной проходимости либо в отдельной таре (ящиках), а также дополнительным имуществом для сопряжения РЛС со средствами ПВО заказчика и ЗИП-Г для проведения ремонта агрегатным методом.

Контейнер ВИП оборудован местами отдыха, что позволяет обеспечить постоянное чередование смен расчетов для непрерывной работы РЛС, особенно в полевых условиях

Цифровое управление пространственным положением диаграммы направленности антенны исключает необходимость изменения углового положения полотна АС в вертикальной плоскости. Такое техническое решение обеспечивает обнаружение не только аэродинамических ВО, летающих на высотах, не превышающих 30 000 м, но и баллистических, которые в полете могут достигать высот до 150 км.

Одно из преимуществ станций метрового диапазона волн — возможность обнаружения ВО, изготовленных по технологии «Стелс» либо имеющих малую эффективную поверхность рассеяния (ЭПР). Даже в режиме работы РЛС «Небо-СВУ» с 50-процентной мощностью излучения беспилотный летательный аппарат (БПЛА) с ЭПР = 0,1 кв. м обнаруживается и сопровождается на дальностях более 100 км.

СРАВНИТЕЛЬНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЛС 1Л119 И 1Л13
